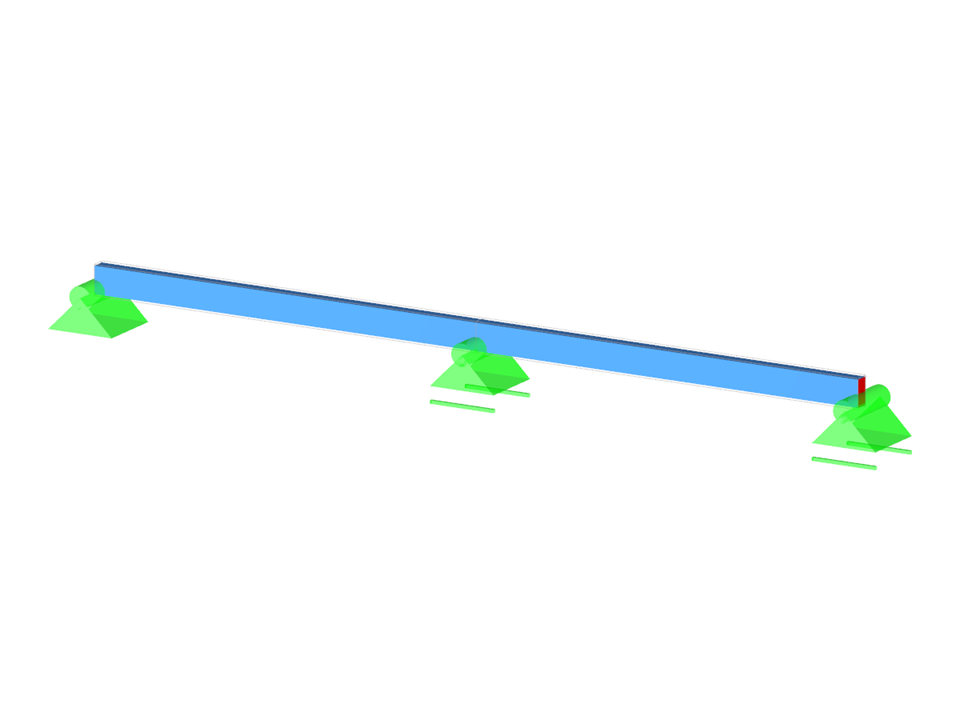

Scarica qui il modello di una trave continua e aprilo con il software FEA RFEM 5.
Questo modello è utilizzato nel video "Modellazione con RFEM 5 | 003 Fascio continuo. "
Modello utilizzato in
Modellazione con RFEM 5 | 003 Fascio continuo
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Dimensioni (metriche) | 6.288 x 0.288 x 0.288 m |
| Dimensioni (imperiali) | 20.63 x 0.94 x 0.94 feet |
| Versione del programma | 5.21.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
