Definizione di superfici multistrato in RFEM 6

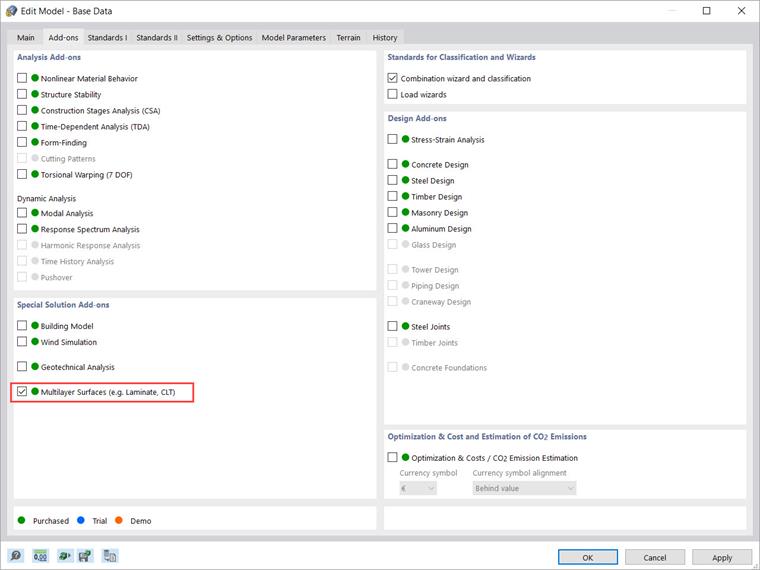

In RFEM 6 è possibile definire strutture di superfici multistrato con l'aiuto dell'add-on "Superfici multistrato". Quindi, se è stato attivato l'add-on nei Dati di base del modello, è possibile definire le strutture a strati di qualsiasi modello di materiale. È anche possibile combinare modelli di materiali, ad esempio, isotropi e ortotropi.

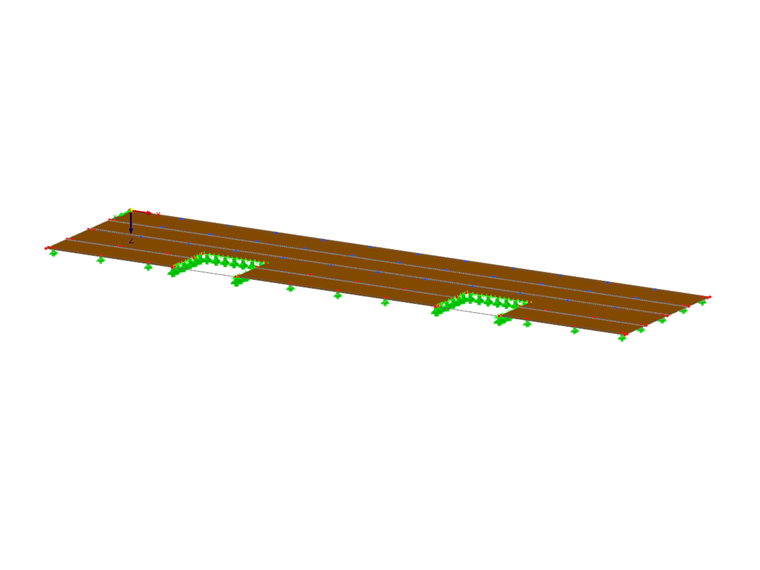

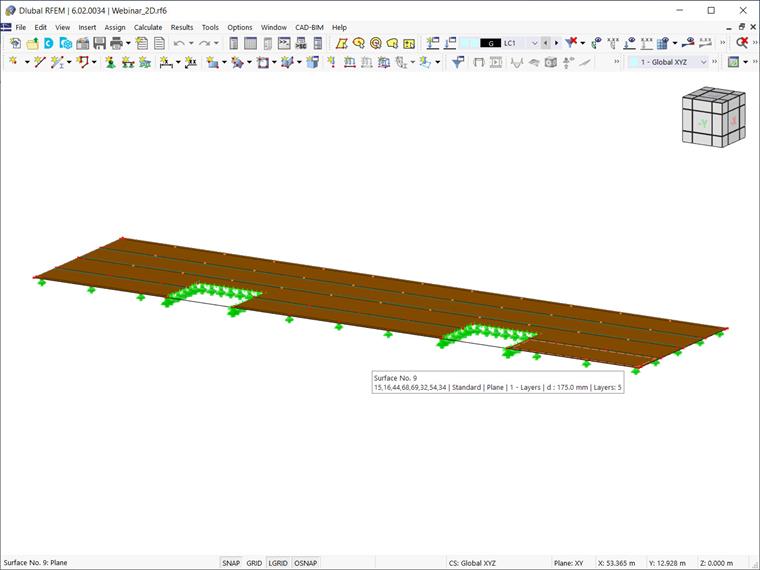

Questo add-on è appropriato per il calcolo di legno a strati incrociati, superfici di vetro (vetro stratificato e vetro isolante) e compositi di plastica fibrorinforzata. Inoltre, è possibile utilizzarlo per calcolare gli elementi dello strato in strutture in calcestruzzo, alleggerite o ad elementi. In questo articolo, l'add-on sarà utilizzato per definire lo spessore delle superfici multistrato che formano la lastra mostrata nell'immagine 2.

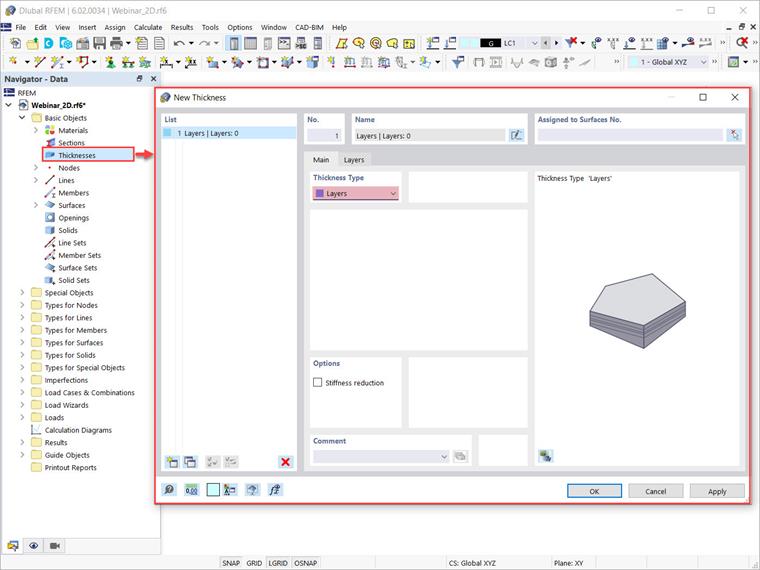

In RFEM 6, è possibile definire i layer nella finestra di dialogo "Nuovo spessore" (accessibile tramite il navigatore Dati e il menu "Inserisci"). Quando l'add-on "Superfici multistrato" è attivo, "Layers" è disponibile per la selezione come tipo di spessore (Immagine 3).

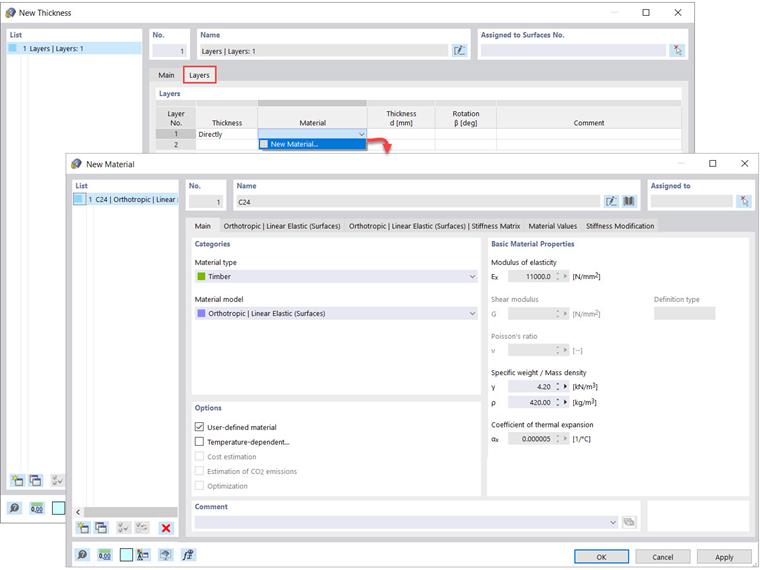

Selezionando "Strati" come tipo di spessore, è disponibile una scheda associata per definire gli strati in termini di materiale, spessore e rotazione (Figura 4). È possibile definire il materiale dei singoli strati scegliendo "Nuovo materiale" e selezionare il materiale dalla libreria RFEM, oppure definendo le proprietà del materiale.

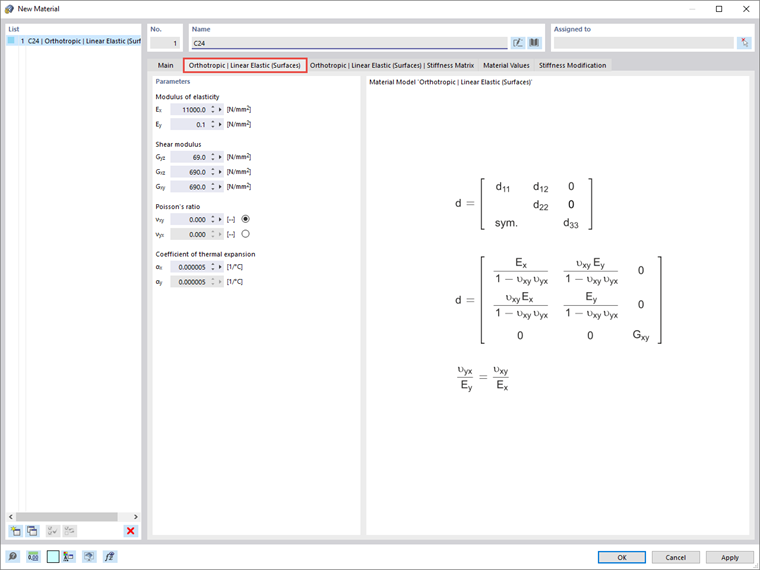

In questo esempio, il materiale del primo strato è "Legno", il modello del materiale è impostato come "Ortotropo | Elastico lineare (superfici)" e l'opzione "Materiale definito dall'utente" è attivata. In questo modo, è possibile definire i parametri del materiale come mostrato nell'immagine 5.

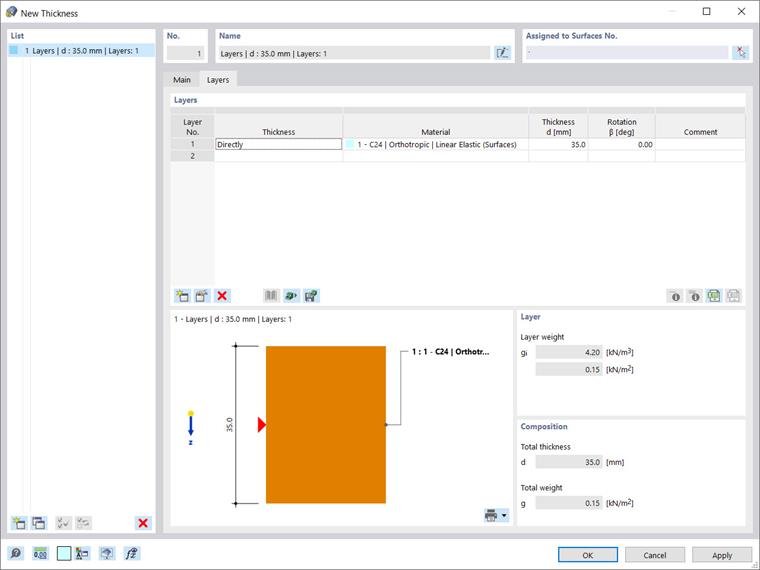

Una volta forniti i parametri del materiale, è possibile definire lo spessore (d) dello strato e l'angolo di rotazione β. Quest'ultimo consente di ruotare il singolo strato di un angolo ß e quindi di considerare rigidezze diverse in una direzione. Per il primo strato della superficie multistrato, non viene applicata alcuna rotazione (ovvero, l'angolo di rotazione β è impostato su 0) e lo spessore è impostato su 35 mm (Figura 6).

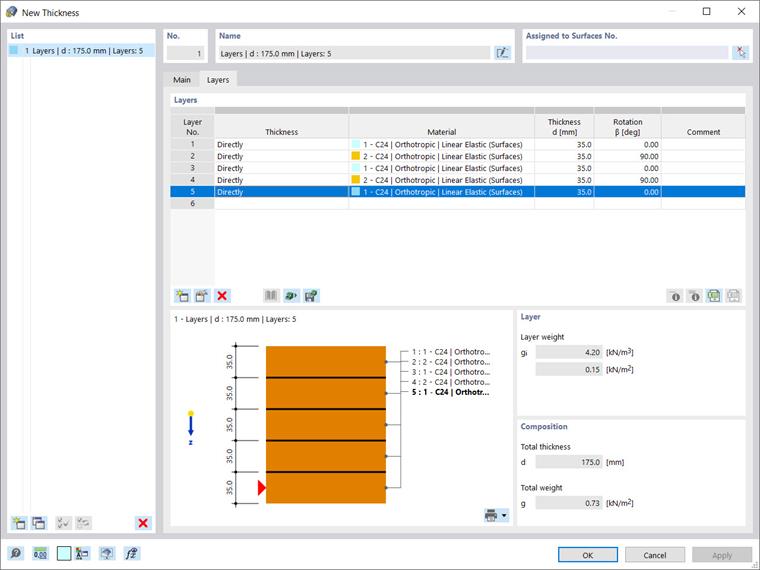

Per definire lo spessore totale, è sufficiente applicare la stessa procedura per gli strati rimanenti. La superficie in questo esempio è composta da cinque strati con lo stesso spessore definito come mostrato nell'immagine 7. Si noti che i dati inseriti nella tabella interagiscono con la visualizzazione grafica nella stessa scheda, nonché con il calcolo automatico sia del singolo strato che del peso della composizione (Figura 7).

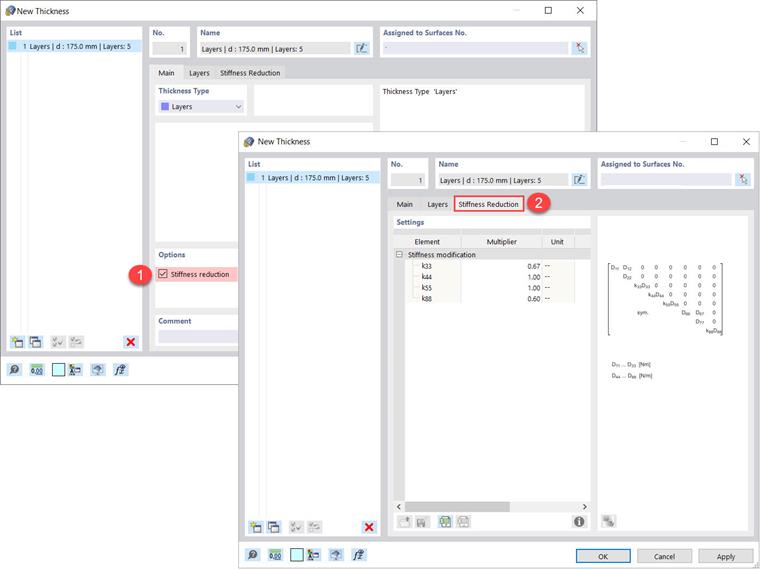

È anche possibile ridurre la rigidezza quando si definisce lo spessore della superficie multistrato. Puoi trovare questa opzione nella scheda "Principale" della finestra "Nuovo spessore" e attivarla spuntando la casella di controllo corrispondente. Quindi, è possibile apportare modifiche alla rigidezza come mostrato nell'immagine 8.

In questo modo, si può considerare il fatto che il legno lamellare generalmente non è incollato sul lato stretto e quindi nessuna tensione di taglio può essere trasferita ai lati stretti del legno. È possibile tenerne conto regolando i fattori k33 e k88, riducendo così la rigidezza torsionale D33 e la rigidezza a taglio D88, rispettivamente, della corrispondente matrice di rigidezza.

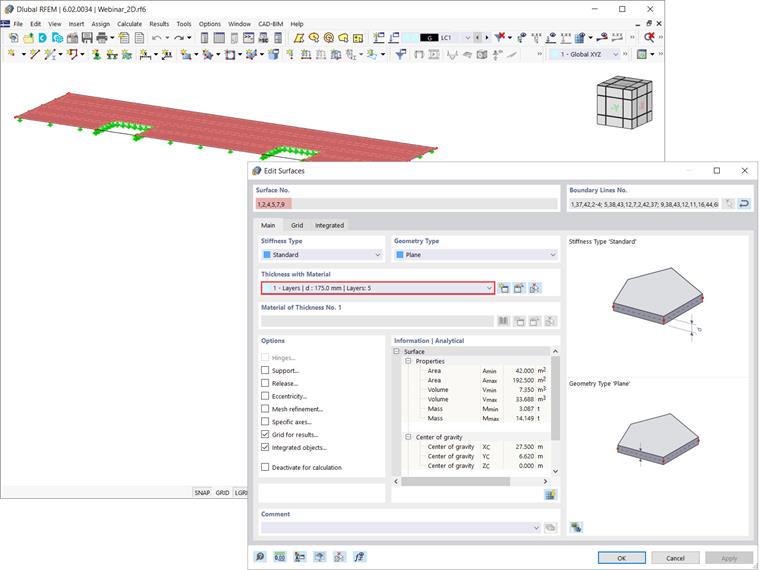

Una volta definito lo spessore di interesse, è possibile assegnarlo alle superfici che si desidera creare (Figura 9) e ottenere la lastra composta da superfici multistrato mostrata all'inizio di questo testo (Figura 2).
