Determinazione della rigidezza rotazionale di un irrigidimento instabile in PLATE-BUCKLING

Come viene determinata la rigidezza rotazionale di un irrigidimento instabile in PLATE‑BUCKLING?

Risposta:

In PLATE‑BUCKLING, la rigidezza rotazionale di un irrigidimento è determinata sulla base dello schizzo mostrato nella figura, comprese le formule secondo ECCS Design of Plated Structures, Fig. 2.77.

cθ=E·t33·b

cθ

Rotationssteifigkeit der Beulsteife

E

Elastizitätsmodul

t

Bauteildicke im Beulfeld

b

Abstand zur nächsten Beulsteife
Rigidezza rotazionale dell'irrigidimento con le stesse distanze dall'irrigidimento successivo

cθ=E·t3·b1+b24·b1·b2

cθ

Rotationssteifigkeit der Beulsteife

E

Elastizitätsmodul

t

Bauteildicke im Beulfeld

b1

Abstand zur nächsten Beulsteife zur einen Seite

b2

Abstand zur nächsten Beulsteife zur anderen Seite
Rigidezza rotazionale dell'irrigidimento con distanze diverse dall'irrigidimento successivo

FAQ|004949
IT-US | Bandiera FAQ
[IT] FAQ 004949 | Come viene determinata la rigidezza rotazionale di un irrigidimento per instabilità in PLATE‑BUCKLING?

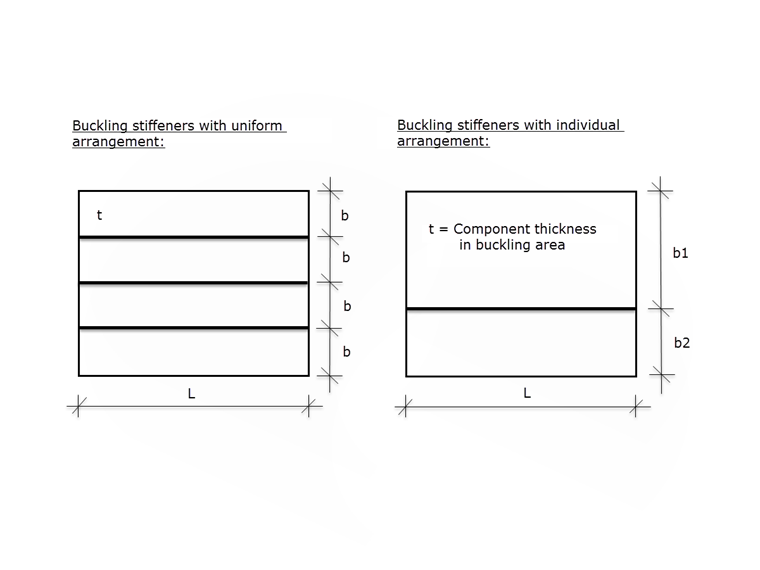

Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
