Manuale RFEM Online | 4.4 Superfici

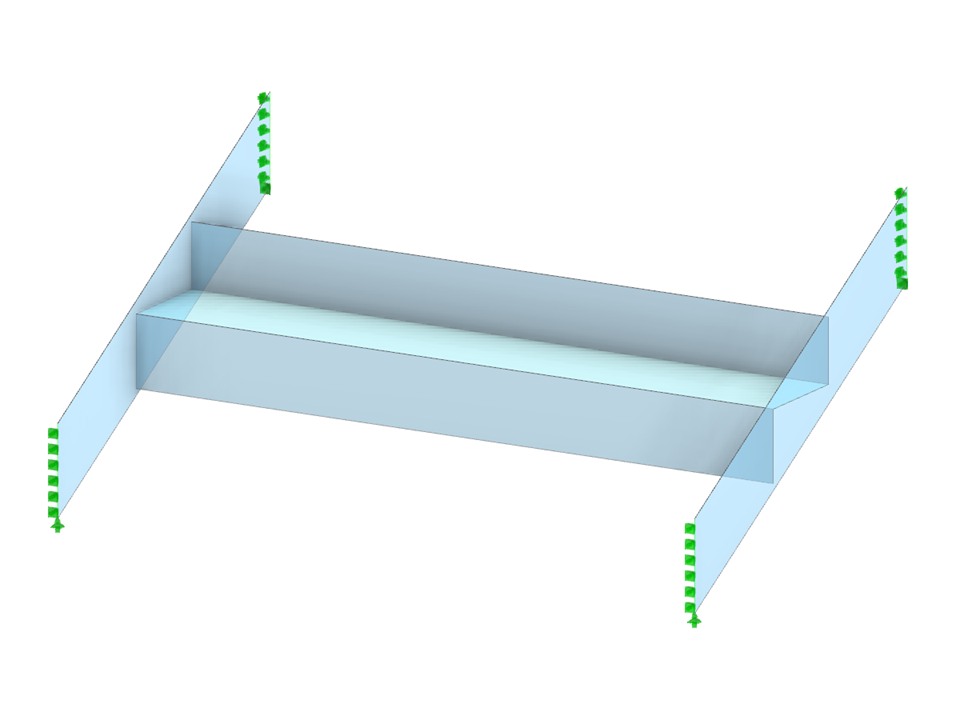

RFEM 6 consente di definire le saldature tra due superfici come elementi speciali. Ecco un modello di un cosciale per scale con un dimensionamento del cordone di saldatura.
Modello utilizzato in
Cosciale delle scale con elemento di saldatura
| Numero di nodi | 16 |
| Numero di linee | 18 |
| Numero di aste | 0 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 3 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,020 t |
| Dimensioni (metriche) | 0.577 x 0.467 x 1.000 m |
| Dimensioni (imperiali) | 1.89 x 1.53 x 3.28 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
