Détermination de la rigidité en rotation d’un raidisseur de flambement dans PLATE-BUCKLING

Comment la rigidité en rotation d’un raidisseur de flambement est-elle déterminée dans PLATE-BUCKLING ?

Réponse:

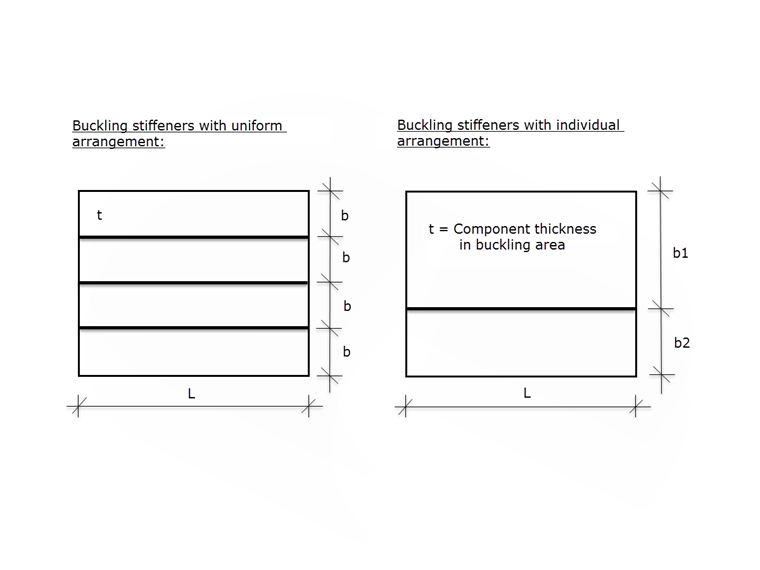

Dans PLATE-BUCKLING, la rigidité en rotation d’un raidisseur de flambement est déterminée à partir du schéma affiché sur la figure avec les formules selon la méthode ECCS pour le calcul des structures en plaques, fig. 2.77.

c_{θ} = \frac{E \cdot t^{3}}{3 \cdot b}

cθ	Rotationssteifigkeit der Beulsteife
E	Elastizitätsmodul
t	Bauteildicke im Beulfeld
b	Abstand zur nächsten Beulsteife

Rigidité en rotation du raidisseur avec les mêmes distances par rapport au raidisseur suivant

c_{θ} = \frac{E \cdot t^{3} \cdot (b_{1} + b_{2})}{4 \cdot b_{1} \cdot b_{2}}

cθ	Rotationssteifigkeit der Beulsteife
E	Elastizitätsmodul
t	Bauteildicke im Beulfeld
b₁	Abstand zur nächsten Beulsteife zur einen Seite
b₂	Abstand zur nächsten Beulsteife zur anderen Seite

Rigidité en rotation du raidisseur avec des distances différentes par rapport au raidisseur suivant

FAQ

[FR] FAQ 004949 | Comment la rigidité en rotation d'un raidisseur de flambement est-elle déterminée dans PLATE-BUCKLING ?

Schéma de panneaux de flambement selon ECCS Design of Plated Structures, Fig 2.77
