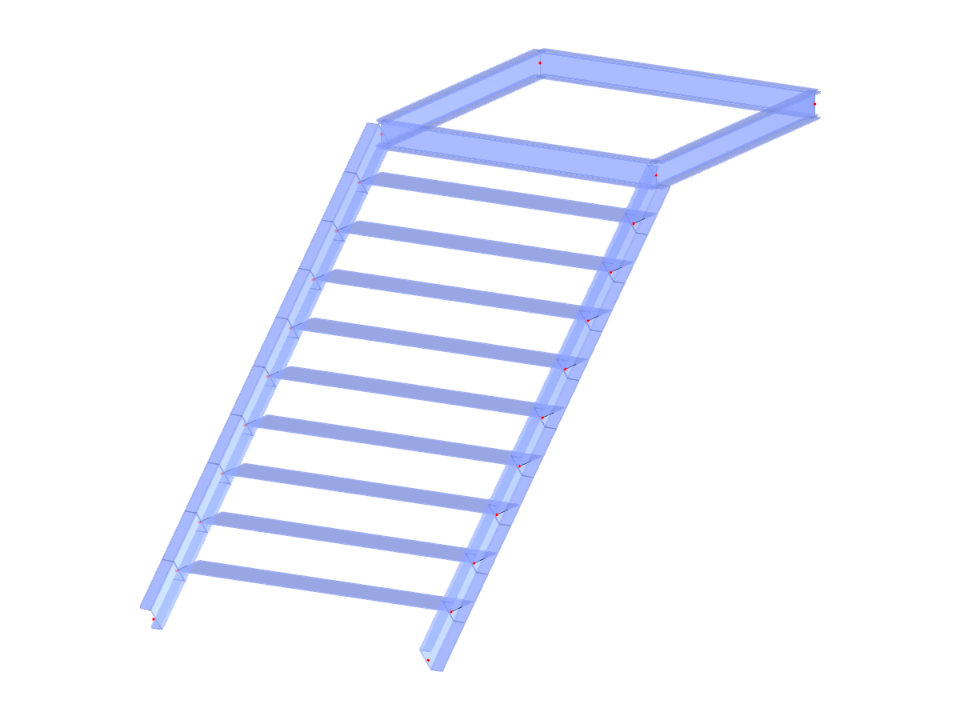

STS001-e | Scala in acciaio a rampa unica
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 24 |
Numero di linee | 33 |
Numero di aste | 33 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,372 t |
Dimensioni (metriche) | 1.600 x 2.000 x 3.900 m |
Dimensioni (imperiali) | 5.25 x 6.56 x 12.8 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
