Pregunta:
¿Cómo considerar agujeros en acero miembros ?
Respuesta:
Para el cálculo de barras , es posible definir las secciones en RFEM y RSTAB que crean una barra con los huecos dispuestos regularmente (circular o alveolar).

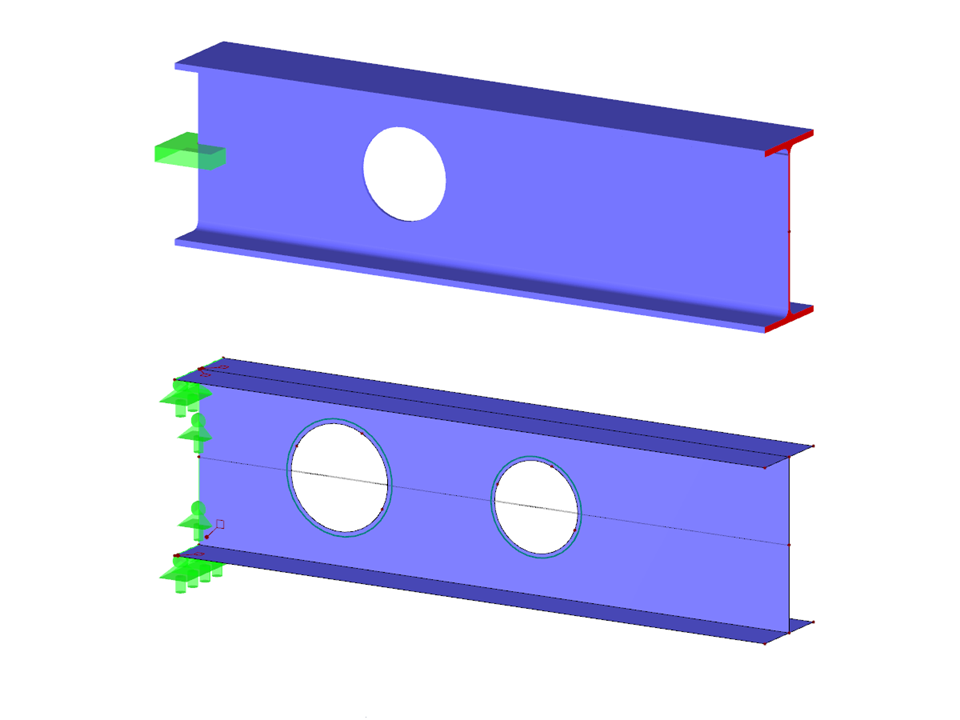

Si desea colocar un solo agujero en una viga de acero, puede usar la herramienta "Generar superficies desde barra" y colocar el agujero como una abertura circular en la superficie del alma.
Barras con agujeros
Número de nudos | 22 |
Número de líneas | 20 |
Número de barras | 2 |
Número de superficies | 5 |
Número de casos de carga | 1 |
Peso completo | 0.594 t |
Dimensiones (métricas) | 2,200 x 0,300 x 1,381 m |
Dimensiones (imperiales) | 7.22 x 0.98 x 4.53 feet |
Versión del programa | 5.23.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
