Question :
Comment envisager des trous dans l' acier membres ?
Réponse :
Pour le calcul des éléments , il est possible de définir les sections transversales dans RFEM et RSTAB qui créent un élément avec des ouvertures disposées régulièrement (circulaire ou en nid d' abeilles).
Si vous souhaitez placer un seul trou sur une poutre en acier, vous pouvez utiliser la fonction « Générer la surface à partir de la barre », puis insérer le trou comme une ouverture dans l'âme.

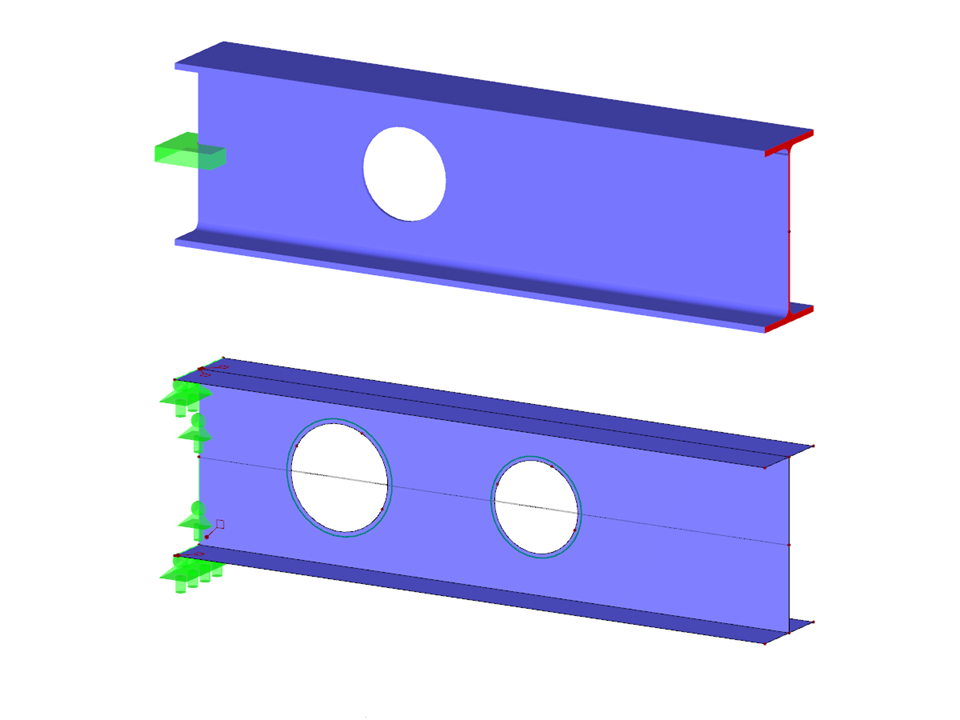

Barres avec des trous
Nombre de nœuds | 22 |
Nombre de lignes | 20 |
Nombre de barres | 2 |
Nombre de surfaces | 5 |
Nombre de cas de charge | 1 |
Poids total | 0,594 t |
Dimensions (métrique) | 2,200 x 0,300 x 1,381 m |
Dimensions (impériales) | 7.22 x 0.98 x 4.53 feet |
Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
