Pergunta:
Como é que considero orifícios em barras de aço?
Resposta:
Para o cálculo das barras, é possível definir secções no RFEM e no RSTAB que criam uma barra com aberturas dispostas regularmente (circular ou alveolada).

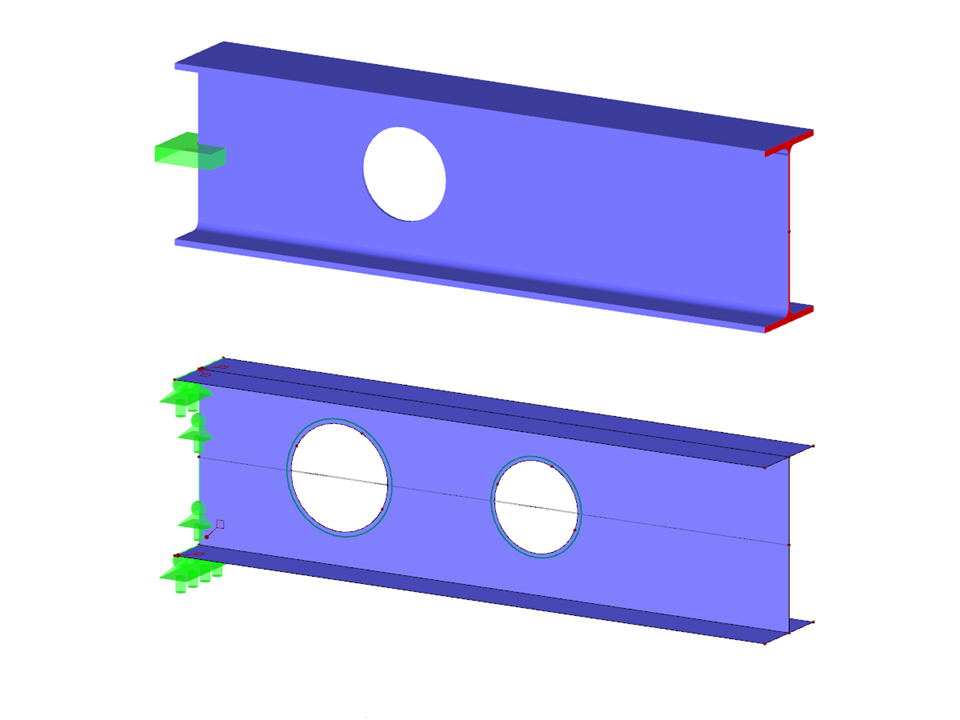

Se pretende colocar uma abertura individual numa viga de aço, pode utilizar a ferramenta "Gerar superfícies a partir de barras" e colocar o furo como uma abertura circular na área da alma.
Barras com orifícios
Número de nós | 22 |
Número de linhas | 20 |
Número de barras | 2 |
Número de superfícies | 5 |
Número de casos de carga | 1 |
Peso total | 0,594 t |
Dimensões (métricas) | 2,200 x 0,300 x 1,381 m |
Dimensões (imperial) | 7.22 x 0.98 x 4.53 feet |
Versão do programa | 5.23.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
