Frgae:
Wie kann ich Löcher in Stäben aus Stahl berücksichtigen?
Antwort:
Für die Berechnung von Stäben können Sie in RSTAB und RFEM Querschnitte definieren, die einen Stab mit regelmäßig angeordneten Öffnungen (kreisförmig oder wabenförmig) erzeugen.
Wollen Sie eine einzelne Öffnung in einem Stahlträger positionieren, so kann man die Funktion 'Stab zerlegen in Fläche' anwenden und dann die Öffnung als kreisrunde Öffnung in der Stegfläche platzieren.

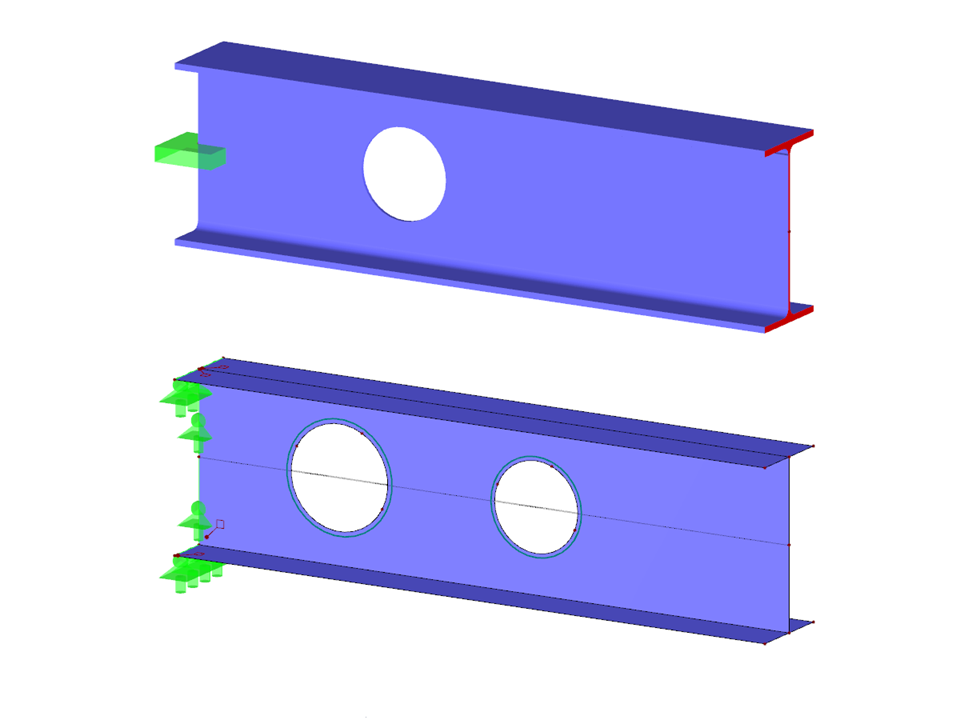

Stäbe mit Löcher
Anzahl Knoten | 22 |
Anzahl Linien | 20 |
Anzahl Stäbe | 2 |
Anzahl Flächen | 5 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0.594 t |
Abmessungen (metrisch) | 2.200 x 0.300 x 1.381 m |
Abmessungen (imperial) | 7.22 x 0.98 x 4.53 feet |
Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
