Domanda:
Come considerare fori in acciaio membri ?
Risposta:
Per il calcolo dei membri , è possibile definire le sezioni in RFEM e RSTAB che creano un membro con le aperture disposte regolarmente (circolare o a nido d'ape).
Se si desidera posizionare un singolo foro in una trave in acciaio, è possibile utilizzare lo strumento "Genera superfici dall'asta" e inserire il foro come apertura circolare nella superficie dell'anima.

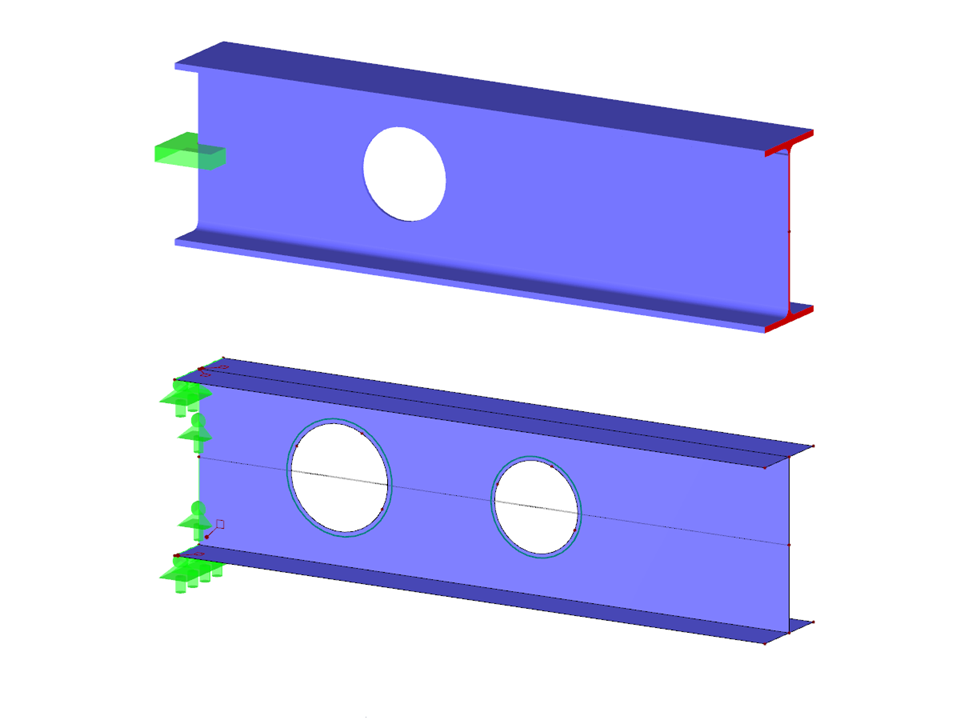

Aste con fori
Numero di nodi | 22 |
Numero di linee | 20 |
Numero di aste | 2 |
Numero di superfici | 5 |
Numero di casi di carico | 1 |
Peso totale | 0,594 t |
Dimensioni (metriche) | 2.200 x 0.300 x 1.381 m |
Dimensioni (imperiali) | 7.22 x 0.98 x 4.53 feet |
Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
