Pytanie:
Jak uważają otwory w stalowych członków ?
Odpowiedź:
Do obliczenia elementów , możliwe jest zdefiniowanie przekroje w RFEM i RSTAB które tworzą element w otwory rozmieszczone regularnie (kołowy lub o strukturze plastra miodu).

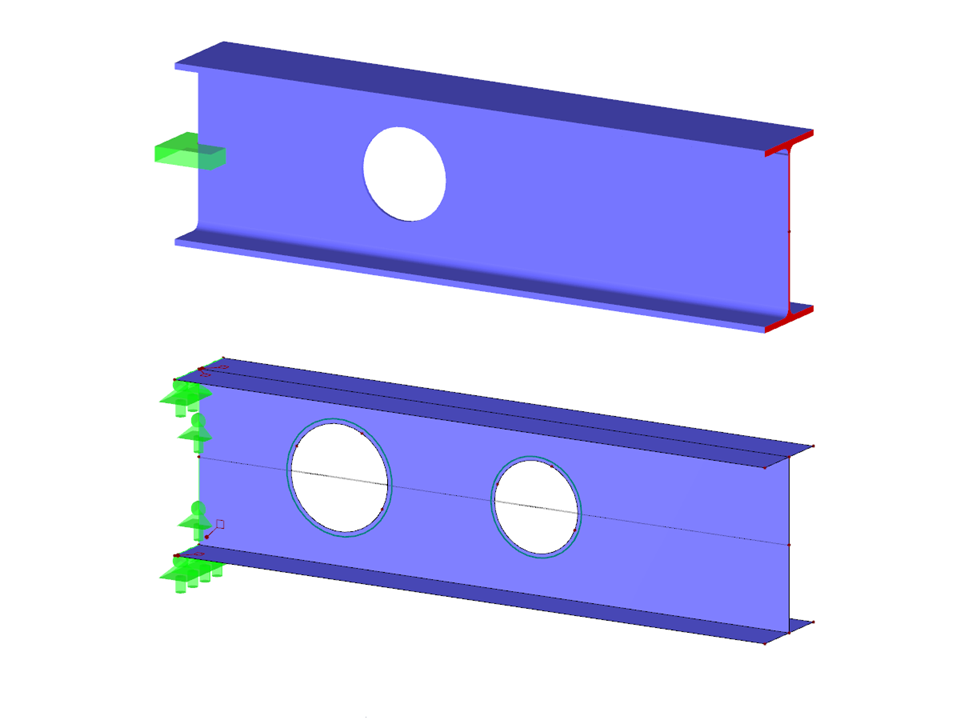

Aby wstawić pojedynczy otwór w stalowej belce, można użyć narzędzia „Generuj powierzchnie z pręta” i wstawić otwór jako okrągły otwór w powierzchni środnika.
Pręty z otworami
Liczba węzłów | 22 |
Liczba linii | 20 |
Liczba prętów | 2 |
Liczba powierzchni | 5 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,594 t |
Wymiary (metryczne) | 2,200 x 0,300 x 1,381 m |
Wymiary (imperialne) | 7.22 x 0.98 x 4.53 feet |
Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
