La mezquita sagrada de la Meca es la más importante del Islam y también la más grande del mundo. Se ha construido un piso adicional en el interior sobre el santuario principal de Kaaba. El nombre del proyecto es "Mataf Extension".
Se trata de una construcción de hormigón armado con una distancia entre apoyos de 15 metros, siendo las dimensiones de las vigas principales de h/w = 2,2 m / 3,6 m con una luz de 23 metros.
Diseño estructural
Ingenieurbüro Mauss
Düsseldorf, Alemania
www.ibmauss.de
Estructura
Contratista general
Saudi Binladin Group (SBG)
Jeddah, Arabia Saudí
www.sbg.com.sa
Inversor
GHI Formwork LLC
Dubai, Emiratos Árabes Unidos
ghiformwork.com

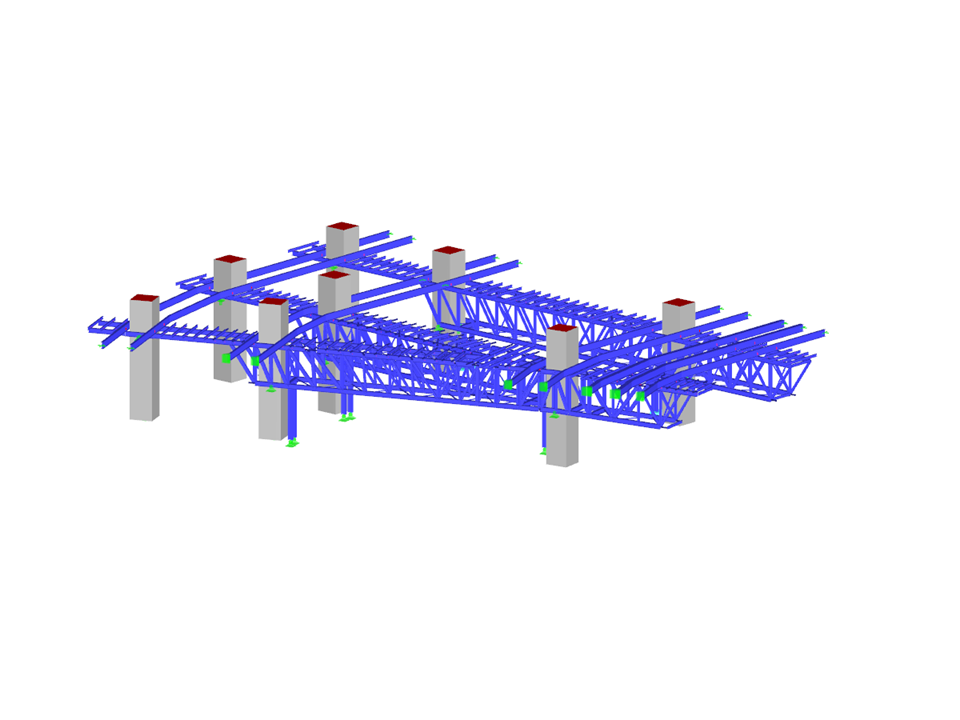

Modelo en 3D (© GHI)
Se trata de una construcción de hormigón armado con una distancia entre apoyos de 15 metros, siendo las dimensiones de las vigas principales de h/w = 2,2 m / 3,6 m con una luz de 23 metros.
Diseño estructural
Ingenieurbüro Mauss
Düsseldorf, Alemania
www.ibmauss.de
Estructura
Contratista general
Saudi Binladin Group (SBG)
Jeddah, Arabia Saudí
www.sbg.com.sa
Inversor
GHI Formwork LLC
Dubai, Emiratos Árabes Unidos
ghiformwork.com
Modelo en 3D (© GHI)
Estructura de soporte de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1193 |
| Número de líneas | 1451 |
| Número de barras | 1444 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 6 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 202.177 t |
| Dimensiones (métricas) | 58,785 x 44,301 x 12,048 m |
| Dimensiones (imperiales) | 192.86 x 145.34 x 39.53 feet |
| Versión del programa | 5.03.00 |
