Velká mešita v Mekce je jedním z nejposvátnějších míst islámu a zároveň největší mešitou na světě. Stavba byla rozšířena o další patro ve vnitřní části mešity okolo svatyně Ka'ba umístěné ve středu nádvoří. Das Projekt heißt "Mataf Extension".
Jedná se o železobetonovou konstrukci o rozpětí 49,21 ft a rozměrech hlavních nosníků V/Š = 7,22 ft/11,81 ft s rozpětím 75,46 ft.
Statický výpočet
Ingenieurbüro Mauss
Düsseldorf, Německo
www.ibmauss.de
Konstrukce
Hlavní dodavatel
Saudi Binladin Group (SBG)
Dschidda, Saudská Arábie
www.sbg.com.sa
Investor
GHI Formwork LLC
Dubaj, Spojené arabské emiráty
ghiformwork.com

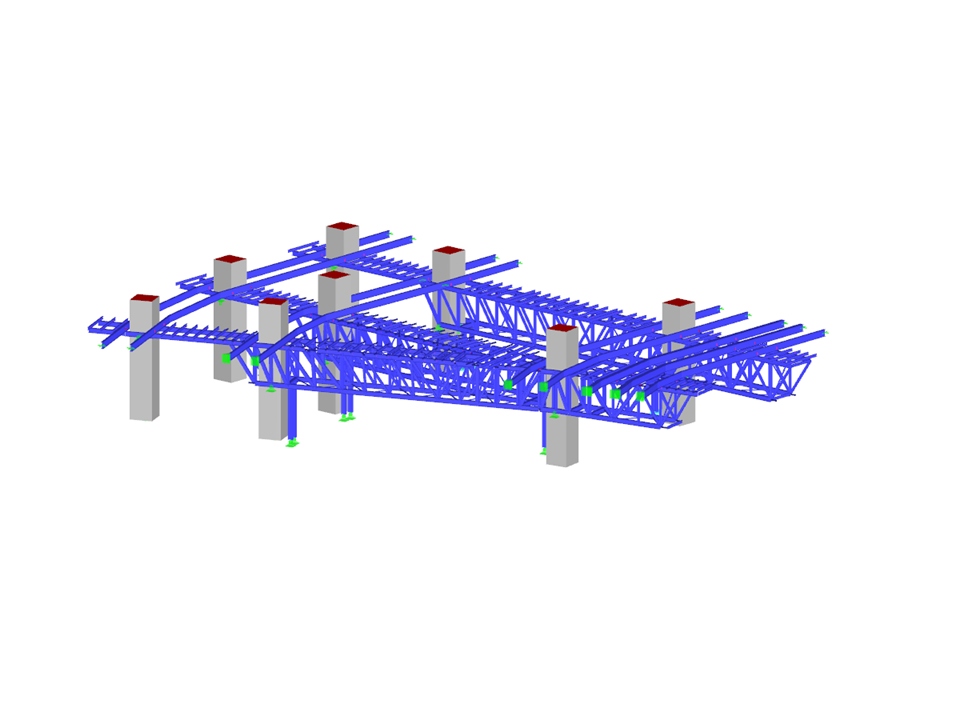

3D-Modell (© GHI)
Jedná se o železobetonovou konstrukci o rozpětí 49,21 ft a rozměrech hlavních nosníků V/Š = 7,22 ft/11,81 ft s rozpětím 75,46 ft.
Statický výpočet
Ingenieurbüro Mauss
Düsseldorf, Německo
www.ibmauss.de
Konstrukce
Hlavní dodavatel
Saudi Binladin Group (SBG)
Dschidda, Saudská Arábie
www.sbg.com.sa
Investor
GHI Formwork LLC
Dubaj, Spojené arabské emiráty
ghiformwork.com
3D-Modell (© GHI)
Ocelová nosná konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 1193 |
Počet linií | 1451 |
Počet prutů | 1444 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 6 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 202,177 t |
Rozměry (metrické) | 58,785 x 44,301 x 12,048 m |
Rozměry (imperiální) | 192.86 x 145.34 x 39.53 feet |
Verze programu | 5.03.00 |
