Заповедная мечеть в Мекке представляет собой не только самый важный мусульманский храм, но и самую крупную мечеть в мире. Ныне был вокруг ее главной святыни Каабы возведен дополнительный этаж, который должен облегчить традиционный мусульманский поход инвалидам и престарелым. Весь проект получил название «Матаф».
Речи идет о расширении за счет железобетонной конструкции с пролетом перекрытия 15 м и размерами главных балок ширина / высота = 2,2 м / 3,6 м с пролетом 23 м.
Расчет конструкций
Ingenieurbüro Mauss
Дюссельдорф, Германия
www.ibmauss.de
Конструкция
Генеральный подрядчик
Saudi Binladin Group (SBG)
Джидда, Саудовская Аравия
www.sbg.com.sa
Заказчик
GHI Formwork LLC
Дубай, Объединенные Арабские Эмираты
ghiformwork.com

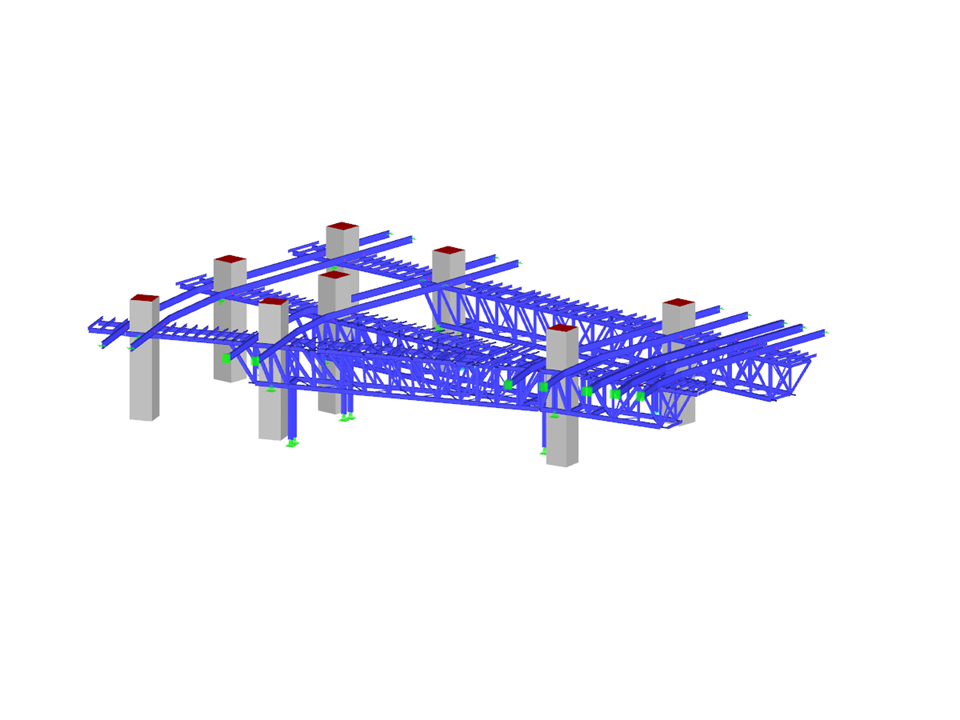

3D модель (© GHI)
Речи идет о расширении за счет железобетонной конструкции с пролетом перекрытия 15 м и размерами главных балок ширина / высота = 2,2 м / 3,6 м с пролетом 23 м.
Расчет конструкций
Ingenieurbüro Mauss
Дюссельдорф, Германия
www.ibmauss.de
Конструкция
Генеральный подрядчик
Saudi Binladin Group (SBG)
Джидда, Саудовская Аравия
www.sbg.com.sa
Заказчик
GHI Formwork LLC
Дубай, Объединенные Арабские Эмираты
ghiformwork.com
3D модель (© GHI)
Опорная конструкция из стали
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1193 |
Количество линий | 1451 |
Количество стержней | 1444 |
Количество загружений | 8 |
Количество сочетаний нагрузок | 6 |
Количество расчетных сочетаний | 1 |
Общий вес | 202,177 t |
Размеры (метрические) | 58,785 x 44,301 x 12,048 m |
Размеры (имперские) | 192.86 x 145.34 x 39.53 feet |
Версия программы | 5.03.00 |
