La Sacra Moschea della Mecca è la moschea più importante dell'Islam ed anche la più grande del mondo. Al suo interno, intorno al santuario principale della Kaaba, è in fase di realizzazione un ulteriore piano. Das Projekt heißt "Mataf Extension".
Si tratta di una struttura in cemento armato con una lunghezza di 15,50 m e le dimensioni delle travi principali di H/L = 7,22 m/11,81 m con una lunghezza di 24,46 m.
Progettazione
Ing.-Büro Mauss
Düsseldorf, Germania
www.ibmauss.de
sistema statico
General Contractor
Saudi Binladin Group (SBG)
Jeddah, Arabia Saudita
www.sbg.com.sa
Committente
GHI Formwork LLC
Dubai, Emirati Arabi Uniti
ghiformwork.com
3D-Modell (© GHI)
Si tratta di una struttura in cemento armato con una lunghezza di 15,50 m e le dimensioni delle travi principali di H/L = 7,22 m/11,81 m con una lunghezza di 24,46 m.
Progettazione
Ing.-Büro Mauss
Düsseldorf, Germania
www.ibmauss.de
sistema statico
General Contractor
Saudi Binladin Group (SBG)
Jeddah, Arabia Saudita
www.sbg.com.sa
Committente
GHI Formwork LLC
Dubai, Emirati Arabi Uniti
ghiformwork.com
3D-Modell (© GHI)

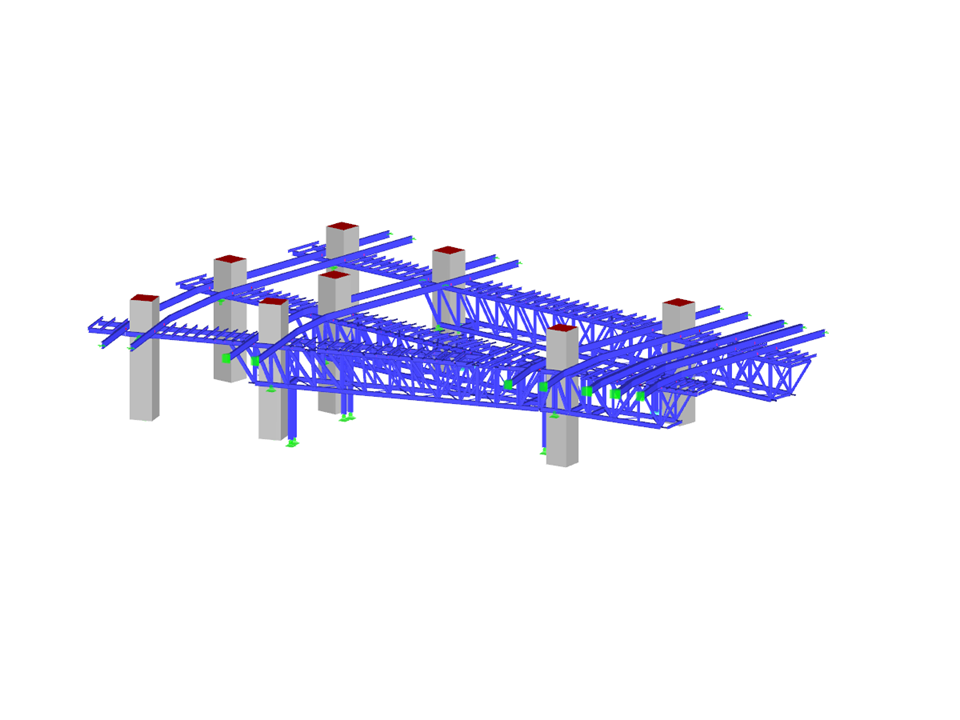

Struttura di supporto in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1193 |
| Numero di linee | 1451 |
| Numero di aste | 1444 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 202,177 t |
| Dimensioni (metriche) | 58.785 x 44.301 x 12.048 m |
| Dimensioni (imperiali) | 192.86 x 145.34 x 39.53 feet |
| Versione del programma | 5.03.00 |
