A Grande Mesquita de Meca é a mais importante mesquita do Islamismo e ao mesmo tempo a maior do mundo. No interior, à volta do santuário principal, a Caaba, está agora a ser construído um piso adicional. O nome do projeto é "Mataf Extension".
Trata-se de uma construção em betão armado com um vão do teto de 15 m e as dimensões das vigas principais são h/w = 2,2 m/3,6 m, com um vão de 23 m.
Planeamento estrutural
Gabinete de engenharia Mauss
Düsseldorf, Alemanha
www.ibmauss.de
Estrutura
Empreiteiro geral
Saudi Binladin Group (SBG)
Jeddah, Arábia Saudita
www.sbg.com.sa
Investidor
GHI Formwork LLC
Dubai, Emirados Árabes Unidos
ghiformwork.com

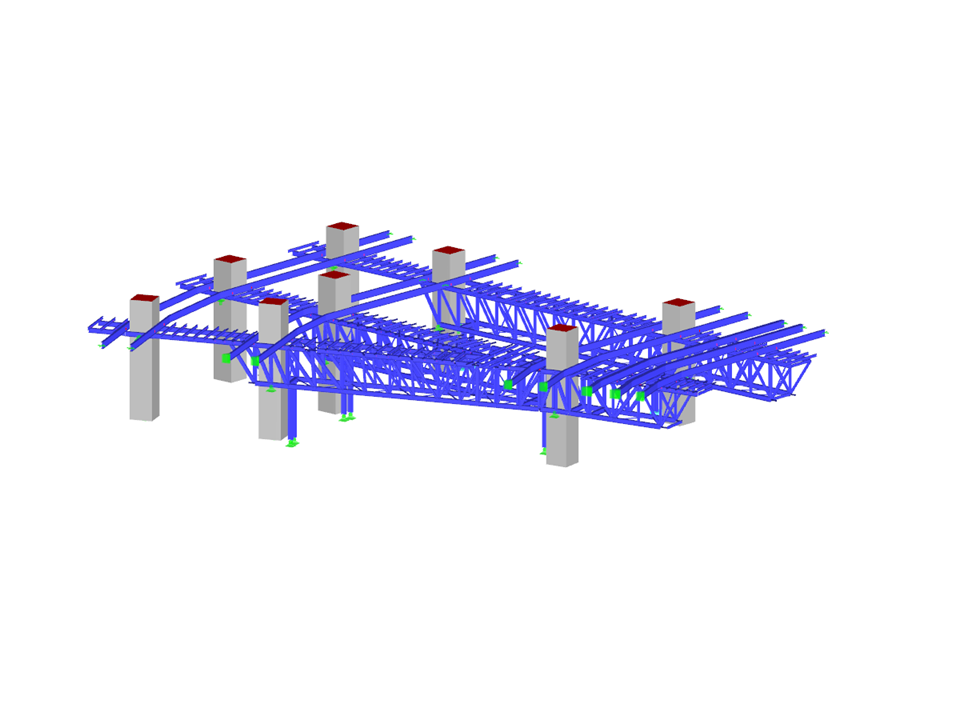

Modelo 3D (© GHI)
Trata-se de uma construção em betão armado com um vão do teto de 15 m e as dimensões das vigas principais são h/w = 2,2 m/3,6 m, com um vão de 23 m.
Planeamento estrutural
Gabinete de engenharia Mauss
Düsseldorf, Alemanha
www.ibmauss.de
Estrutura
Empreiteiro geral
Saudi Binladin Group (SBG)
Jeddah, Arábia Saudita
www.sbg.com.sa
Investidor
GHI Formwork LLC
Dubai, Emirados Árabes Unidos
ghiformwork.com
Modelo 3D (© GHI)
Estrutura de apoio em aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 1193 |
Número de linhas | 1451 |
Número de barras | 1444 |
Número de casos de carga | 8 |
Número de combinações de cargas | 6 |
Número de combinações de resultados | 1 |
Peso total | 202,177 t |
Dimensões (métricas) | 58,785 x 44,301 x 12,048 m |
Dimensões (imperial) | 192.86 x 145.34 x 39.53 feet |
Versão do programa | 5.03.00 |
