Los mástiles arriostrados desmontables no sólo se utilizan con fines de telecomunicaciones, sino también para recopilar datos del viento con el fin de evaluar la rentabilidad de un parque eólico planificado. Tales torres desmontables y permanentes pueden alcanzar alturas de hasta 150 m y se instalan a la altura de un eje planeado del molino de viento en áreas deshabitadas.
La empresa española Lasser Eólica está especializada en la evaluación de datos eólicos. Además de sus servicios también incluyen el cálculo, la documentación y la construcción de torres arriostradas en todo el mundo. El objetivo principal de la estructura de la torre es alcanzar tanta permeabilidad del viento como sea posible. Por lo tanto, las torres consisten en celosías tubulares de acero con una planta baja triangular. Para cada plano, se utilizan tres conjuntos de cables pretensados para estabilizar la torre a diferentes alturas.
Para evitar errores de medición durante la recopilación de datos, los dispositivos de medición tales como el anemómetro y la veleta se deben colocar mediante brazos nivelados a una cierta distancia y a una cierta altura de la superficie de la torre según ISO 61400-12-1.
Análisis y diseño estructural
Lasser Eólica SL, Madrid, España
lassereolica.com

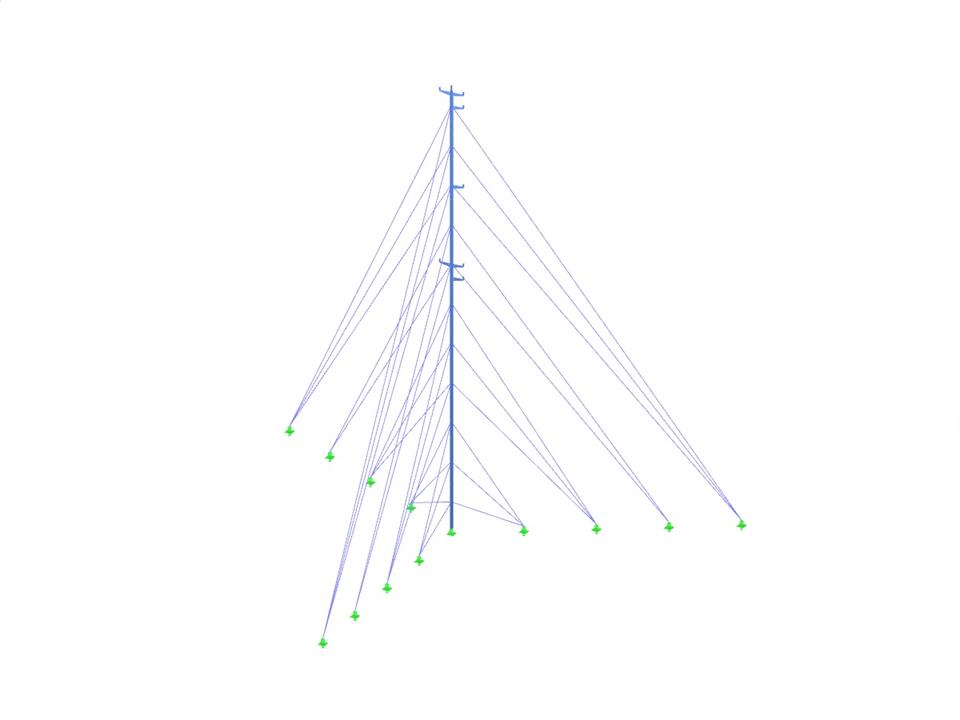

Modelo en 3D (© Lasser Eolica S.L.)
La empresa española Lasser Eólica está especializada en la evaluación de datos eólicos. Además de sus servicios también incluyen el cálculo, la documentación y la construcción de torres arriostradas en todo el mundo. El objetivo principal de la estructura de la torre es alcanzar tanta permeabilidad del viento como sea posible. Por lo tanto, las torres consisten en celosías tubulares de acero con una planta baja triangular. Para cada plano, se utilizan tres conjuntos de cables pretensados para estabilizar la torre a diferentes alturas.
Para evitar errores de medición durante la recopilación de datos, los dispositivos de medición tales como el anemómetro y la veleta se deben colocar mediante brazos nivelados a una cierta distancia y a una cierta altura de la superficie de la torre según ISO 61400-12-1.
Análisis y diseño estructural
Lasser Eólica SL, Madrid, España
lassereolica.com
Modelo en 3D (© Lasser Eolica S.L.)
Mástil arriostrado para mediciones de rendimiento del viento
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 1829 |
Número de barras | 2455 |
Número de casos de carga | 8 |
Número de combinaciones de carga | 40 |
Número de combinaciones de resultados | 2 |
Peso completo | 3.294 t |
Dimensiones (métricas) | 104,423 x 90,500 x 101,100 m |
Dimensiones (imperiales) | 342.6 x 296.92 x 331.69 feet |
Versión del programa | 8.23.00 |
