Demontierbare abgespannte Masten werden nicht nur für Telekommunikationszwecke verwendet, sondern auch zum Sammeln von Winddaten, um die Wirtschaftlichkeit eines geplanten Windparks zu bewerten. Solche demontierbaren und dauerhaften Maste können Höhen von bis zu 150 m erreichen und werden auf der Höhe einer geplanten Windmühlenachse auf unbebautem Gebiet montiert.
Das spanische Unternehmen Lasser Eólica hat sich auf die Auswertung von Winddaten spezialisiert. Zu den Dienstleistungen gehören jedoch auch die Bemessung, Dokumentation und Konstruktion von abgespannten Masten weltweit. Das Hauptziel der Mastkonstruktion ist es, so viel Winddurchlässigkeit wie möglich zu erreichen. Daher bestehen die Masten aus Stahlrohrfachwerken mit dreieckigem Grundriss. Pro Ebene werden drei Sätze vorgespannter Seile verwendet, um den Mast in verschiedenen Höhen zu stabilisieren.
Um Messfehler bei der Datenerfassung zu vermeiden, müssen die Messgeräte wie Windmesser und Wetterfahne durch Gestänge in einem bestimmten Abstand und in einer bestimmten Höhe von der Mastfläche gemäß ISO 61400-12-1 positioniert werden.
Statische Berechnung und Konstruktion
Lasser Eolica S.L., Madrid, Spanien
lassereolica.com

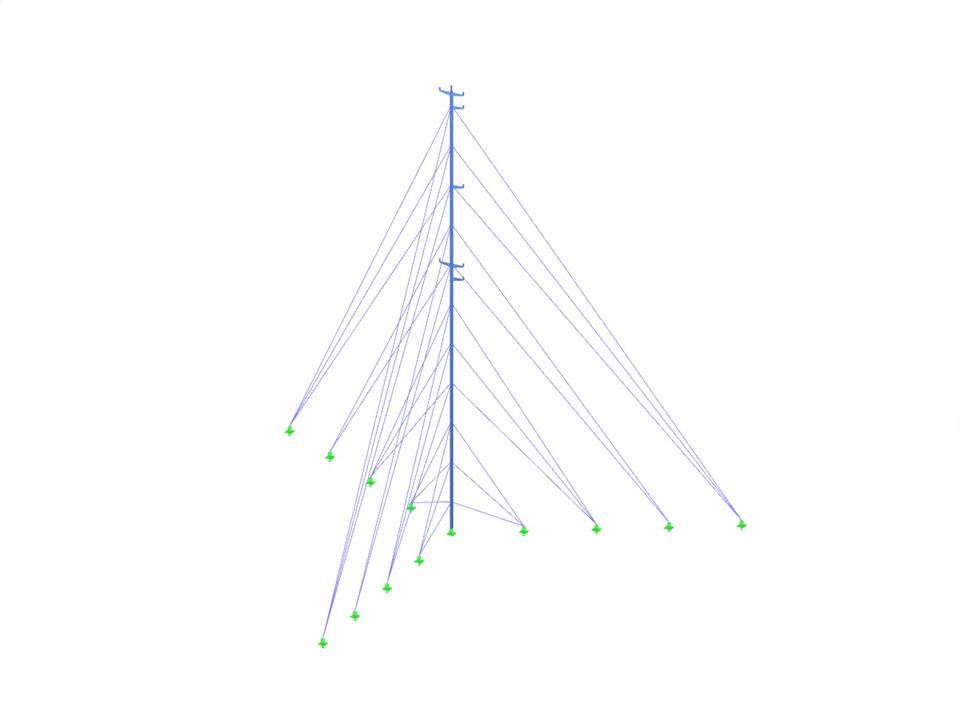

3D Modell (© Lasser Eolica S.L.)
Abgespannter Mast für Windgeschwindigkeitsmessungen
Anzahl Knoten | 1829 |
Anzahl Stäbe | 2455 |
Anzahl Lastfälle | 8 |
Anzahl Lastkombinationen | 40 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 3.294 t |
Abmessungen (metrisch) | 104.423 x 90.500 x 101.100 m |
Abmessungen (imperial) | 342.6 x 296.92 x 331.69 feet |
Programmversion | 8.23.00 |
