Le antenne strallate staccabili vengono utilizzati non solo per scopi di telecomunicazione, ma anche per la raccolta dei dati del vento al fine di valutare la redditività di un parco eolico pianificato. Tali torri rimovibili e permanenti possono raggiungere altezze fino a 150 m e sono montate all'altezza pianificata del mulino a vento in aree disabitate.
La società spagnola Lasser Eólica è specializzata nella valutazione dei dati del vento. I loro servizi includono anche la progettazione, la documentazione e la costruzione di antenne strallate in tutto il mondo. L'obiettivo principale della struttura della torre è quello di ottenere la massima permeabilità al vento. Pertanto, le torri sono costituite da tubi reticolari in acciaio a pianta triangolare. Per ogni piano, vengono utilizzate tre serie di funi pretese per stabilizzare la torre a diverse altezze.
Per evitare errori di misurazione durante la raccolta dei dati, i dispositivi di misurazione come anemometro e banderuola devono essere posizionati a una certa altezza e ad una certa distanza dalla superficie della torre secondo ISO 61400-12-1.
Costruzione e analisi strutturale
Lasser Eolica SL, Madrid, Spagna
lassereolica.com
Modello 3D (© Lasser Eolica SL)
La società spagnola Lasser Eólica è specializzata nella valutazione dei dati del vento. I loro servizi includono anche la progettazione, la documentazione e la costruzione di antenne strallate in tutto il mondo. L'obiettivo principale della struttura della torre è quello di ottenere la massima permeabilità al vento. Pertanto, le torri sono costituite da tubi reticolari in acciaio a pianta triangolare. Per ogni piano, vengono utilizzate tre serie di funi pretese per stabilizzare la torre a diverse altezze.
Per evitare errori di misurazione durante la raccolta dei dati, i dispositivi di misurazione come anemometro e banderuola devono essere posizionati a una certa altezza e ad una certa distanza dalla superficie della torre secondo ISO 61400-12-1.
Costruzione e analisi strutturale
Lasser Eolica SL, Madrid, Spagna
lassereolica.com

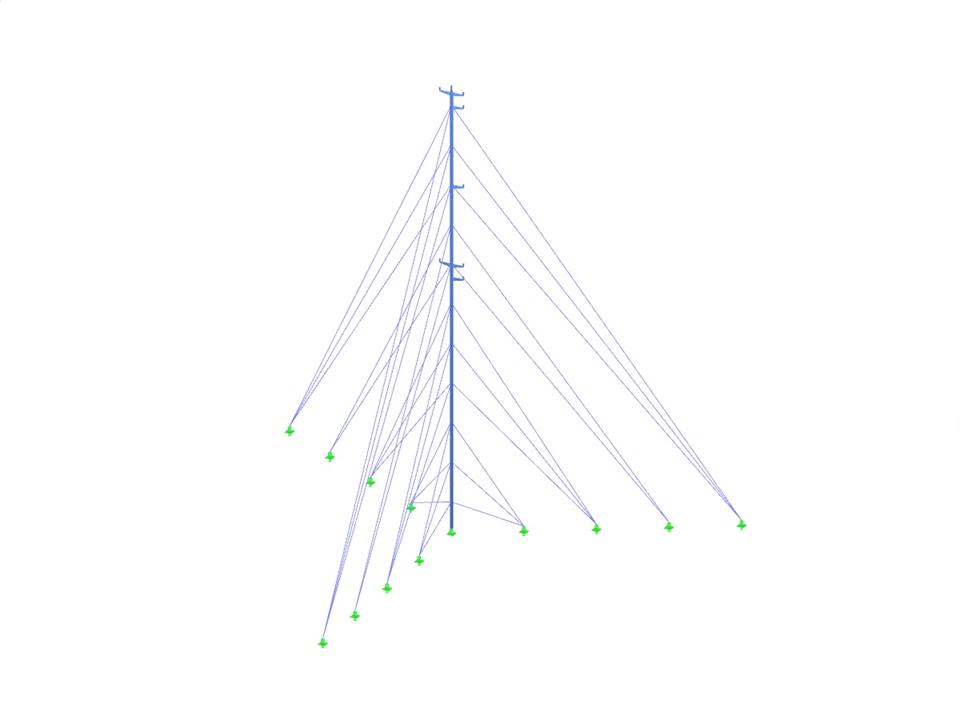

Modello 3D (© Lasser Eolica SL)
Antenna strallata per misurazioni delle prestazioni del vento
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 1829 |
Numero di aste | 2455 |
Numero di casi di carico | 8 |
Nr. di combinazioni di carico | 40 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 3,294 t |
Dimensioni (metriche) | 104.423 x 90.500 x 101.100 m |
Dimensioni (imperiali) | 342.6 x 296.92 x 331.69 feet |
Versione del programma | 8.23.00 |
