Mobilní kotvené stožáry se používají nejen k telekomunikačním účelům, ale také ke shromažďování údajů o větru pro vyhodnocení rentability plánovaného větrného parku. Podobné stožáry ke krátkodobému i dlouhodobému užívání mohou dosahovat výšky až 150 metrů a instalují se v nezastavěném terénu do výšky osy plánované větrné elektrárny.
Španělská společnost Lasser Eólica se specializuje na vyhodnocování údajů o větru. Ke službám, které poskytuje, patří ovšem také návrh, dokumentace a výstavba kotvených stožárů po celém světě. Hlavním cílem konstrukce stožáru je dosáhnout co největší propustnosti větru. Proto stožáry tvoří příhradové konstrukce trojúhelníkového půdorysu z ocelových trubek. Pro každou úroveň se používají tři sady předpjatých lan pro stabilizaci stožáru v různých výškách.
Má-li se zamezit chybám v měření při sběru dat, musí se měřicí zařízení jako anemometr a korouhev umístit v určité výšce a v určité vzdálenosti od povrchu stožáru v souladu s ISO 61400-12-1.
Statický výpočet a posouzení
Lasser Eolica SL, Madrid, Španělsko
lassereolica.com
3D model (© Lasser Eolica SL)
Španělská společnost Lasser Eólica se specializuje na vyhodnocování údajů o větru. Ke službám, které poskytuje, patří ovšem také návrh, dokumentace a výstavba kotvených stožárů po celém světě. Hlavním cílem konstrukce stožáru je dosáhnout co největší propustnosti větru. Proto stožáry tvoří příhradové konstrukce trojúhelníkového půdorysu z ocelových trubek. Pro každou úroveň se používají tři sady předpjatých lan pro stabilizaci stožáru v různých výškách.
Má-li se zamezit chybám v měření při sběru dat, musí se měřicí zařízení jako anemometr a korouhev umístit v určité výšce a v určité vzdálenosti od povrchu stožáru v souladu s ISO 61400-12-1.
Statický výpočet a posouzení
Lasser Eolica SL, Madrid, Španělsko
lassereolica.com

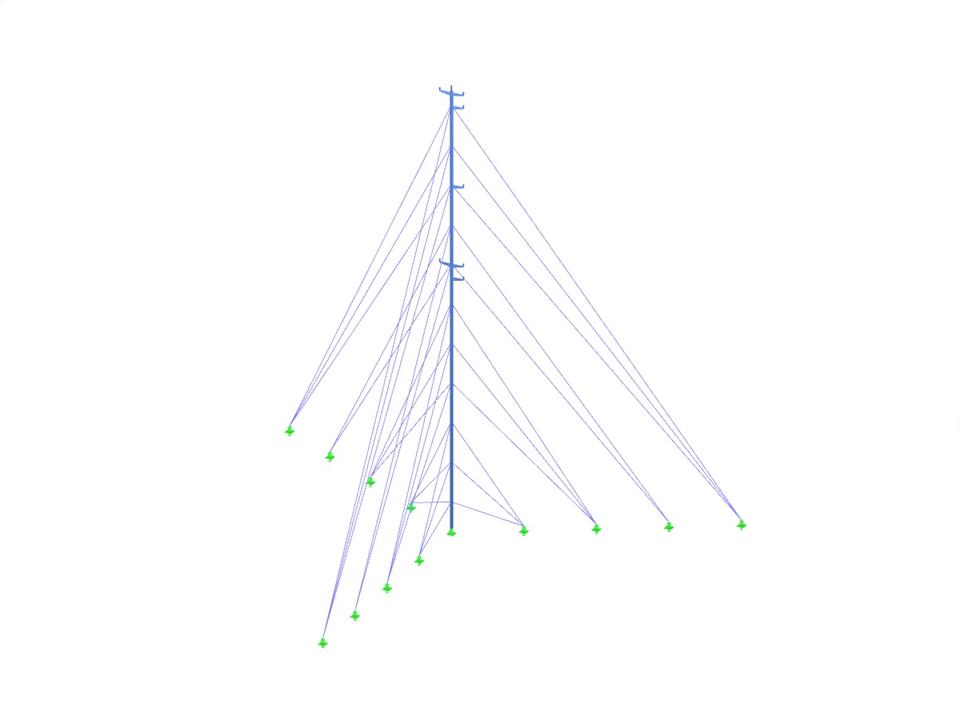

3D model (© Lasser Eolica SL)
Ukotvený stožár pro měření výkonu větru
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 1829 |
Počet prutů | 2455 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 40 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 3,294 t |
Rozměry (metrické) | 104,423 x 90,500 x 101,100 m |
Rozměry (imperiální) | 342.6 x 296.92 x 331.69 feet |
Verze programu | 8.23.00 |
