Les pylônes haubanés démontables sont utilisés non seulement pour les télécommunications, mais également pour la collecte de données sur le vent afin d'évaluer la rentabilité des projets de parcs éoliens. Ces pylônes temporaires ou permanents peuvent atteindre 150 m de hauteur et sont montés dans des zones inhabitées à la même altitude que l'axe d'une éolienne dont la construction est envisagée.
La société espagnole Lasser Eólica est spécialisée dans l'évaluation des données relatives au vent. Elle propose en outre des services de calcul, de documentation et de construction de pylônes haubanés dans le monde entier. Ce type de pylône doit être conçu de manière à obtenir la plus grande perméabilité au vent possible. Ces pylônes sont donc composés de treillis tubulaires en acier avec un plan au sol triangulaire. Trois ensembles de câbles précontraints sont utilisés à chaque niveau pour stabiliser le pylône à différentes hauteurs.
Pour éviter les erreurs de mesure lors de la collecte des données, les appareils de mesure (anémomètres, girouette, etc.) doivent être positionnés à l'aide de bras de déport à une distance et une hauteur données de la surface du pylône selon la norme ISO 61400-12-1.
Analyse statique et dimensionnement
Lasser Eolica SL, Madrid, Espagne
lassereolica.com

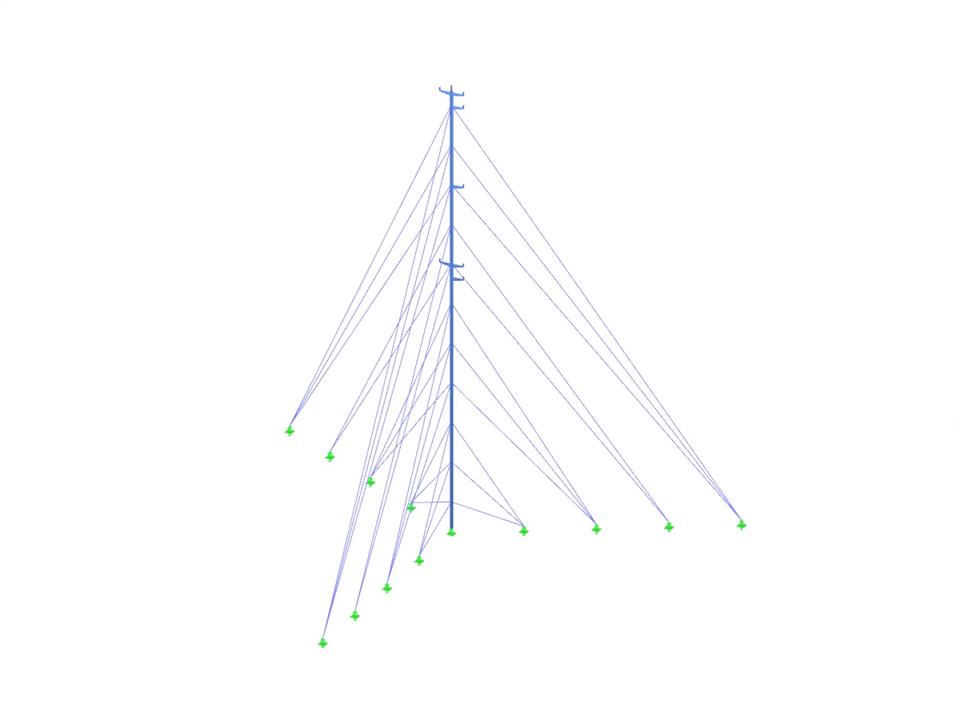

Modèle 3D (© Lasser Eolica SL)
La société espagnole Lasser Eólica est spécialisée dans l'évaluation des données relatives au vent. Elle propose en outre des services de calcul, de documentation et de construction de pylônes haubanés dans le monde entier. Ce type de pylône doit être conçu de manière à obtenir la plus grande perméabilité au vent possible. Ces pylônes sont donc composés de treillis tubulaires en acier avec un plan au sol triangulaire. Trois ensembles de câbles précontraints sont utilisés à chaque niveau pour stabiliser le pylône à différentes hauteurs.
Pour éviter les erreurs de mesure lors de la collecte des données, les appareils de mesure (anémomètres, girouette, etc.) doivent être positionnés à l'aide de bras de déport à une distance et une hauteur données de la surface du pylône selon la norme ISO 61400-12-1.
Analyse statique et dimensionnement
Lasser Eolica SL, Madrid, Espagne
lassereolica.com
Modèle 3D (© Lasser Eolica SL)
Pylône haubané de mesure du vent
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 1829 |
Nombre de barres | 2455 |
Nombre de cas de charge | 8 |
Nombre de combinaisons de charges | 40 |
Nombre de combinaisons de résultats | 2 |
Poids total | 3,294 t |
Dimensions (métrique) | 104,423 x 90,500 x 101,100 m |
Dimensions (impériales) | 342.6 x 296.92 x 331.69 feet |
Version du logiciel | 8.23.00 |
