Demontowalne maszty z odciągami wykorzystywane są nie tylko do celów telekomunikacyjnych, ale także do gromadzenia danych dotyczących wiatru, w celu oceny opłacalności planowanej farmy wiatrowej. Maszty zarówno tymczasowe, jak i zamontowane na stałe, mogą osiągnąć wysokość do 150 m i są instalowane na wysokości planowanej osi wiatraka w rejonach niezamieszkanych.
Hiszpańska firma Lasser Eólica specjalizuje się w analizie danych dotyczących wiatru. Jej usługi obejmują jednak również projektowanie, sporządzanie dokumentacji i budowę masztów z odciągami na całym świecie. Głównym celem konstrukcji wieży jest zapewnienie jak największej przepuszczalności dla wiatru. Dlatego maszty tego typu składają się z kratownic z rur stalowych o trójkątnym przekroju wieży. Stabilizacji wieży na różnych wysokościach, w każdej płaszczyźnie, służą trzy zestawy wstępnie sprężonych kabli.
Aby uniknąć błędów pomiaru podczas gromadzenia danych, urządzenia pomiarowe, takie jak anemometr i wiatrowskaz, muszą być ustawione na wypoziomowanych ramionach w określonej odległości i na określonej wysokości od powierzchni masztu, zgodnie z ISO 61400-12-1.
Analiza statyczno-wytrzymałościowa i budowa
Lasser Eolica SL, Madryt, Hiszpania
lassereolica.com

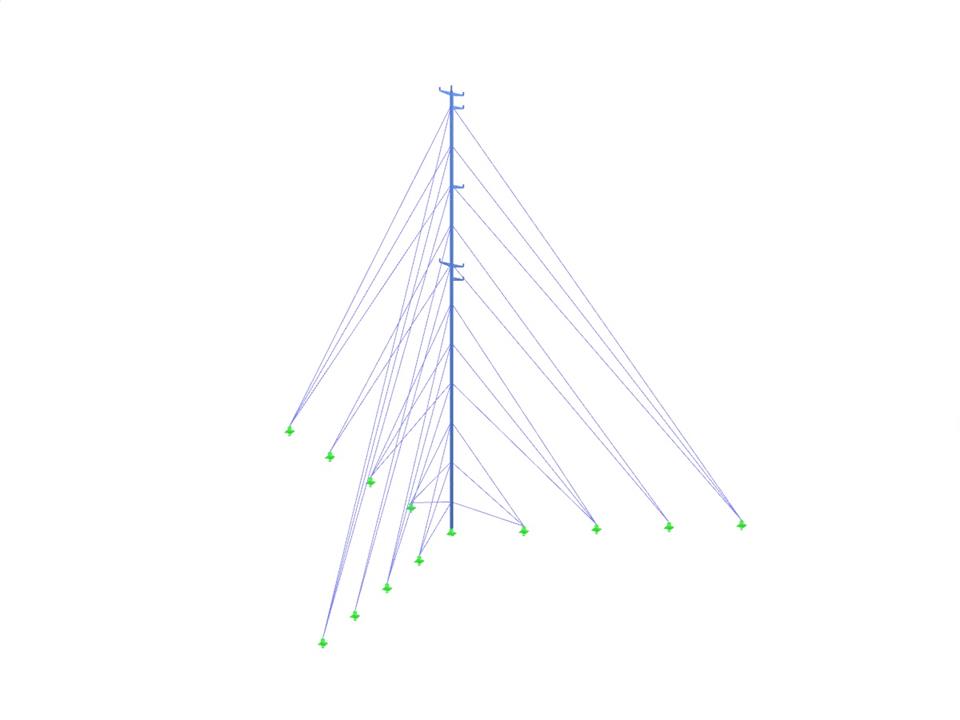

Model 3D (© Lasser Eolica SL)
Hiszpańska firma Lasser Eólica specjalizuje się w analizie danych dotyczących wiatru. Jej usługi obejmują jednak również projektowanie, sporządzanie dokumentacji i budowę masztów z odciągami na całym świecie. Głównym celem konstrukcji wieży jest zapewnienie jak największej przepuszczalności dla wiatru. Dlatego maszty tego typu składają się z kratownic z rur stalowych o trójkątnym przekroju wieży. Stabilizacji wieży na różnych wysokościach, w każdej płaszczyźnie, służą trzy zestawy wstępnie sprężonych kabli.
Aby uniknąć błędów pomiaru podczas gromadzenia danych, urządzenia pomiarowe, takie jak anemometr i wiatrowskaz, muszą być ustawione na wypoziomowanych ramionach w określonej odległości i na określonej wysokości od powierzchni masztu, zgodnie z ISO 61400-12-1.
Analiza statyczno-wytrzymałościowa i budowa
Lasser Eolica SL, Madryt, Hiszpania
lassereolica.com
Model 3D (© Lasser Eolica SL)
Maszty z odciągami do pomiaru właściwości wiatru
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 1829 |
Liczba prętów | 2455 |
Ilość przypadków obciążenia | 8 |
Ilość KO | 40 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 3,294 t |
Wymiary (metryczne) | 104,423 x 90,500 x 101,100 m |
Wymiary (imperialne) | 342.6 x 296.92 x 331.69 feet |
Wersja programu | 8.23.00 |
