Испанская компания Lasser Eólica специализируется в основном на оценку ветровых данных. Однако, в число ее услуг входит также проектирование, составление документации и строительство мачт с растяжками по всему миру. Основной целью конструкции башни является достижение максимально возможной проницаемости ветра. Потому все их башни состоят по большей части из трубчатых стальных ферм с треугольной планировкой. К тому же, для стабилизации башни на разных высотах, используются у каждой плоскости три комплекта преднапряженных тросов.
Во избежание погрешностей измерений при сборе данных, должны быть измерительные приборы, такие как анемометр и флюгер, размещены на определенной высоте и на определенном расстоянии от поверхности башни в соответствии с нормой ISO 61400-12-1.
Проектирование конструкций и расчет
Lasser Eolica SL, Мадрид, Испания
lassereolica.com
3D модель (© Lasser Eolica S.L.)

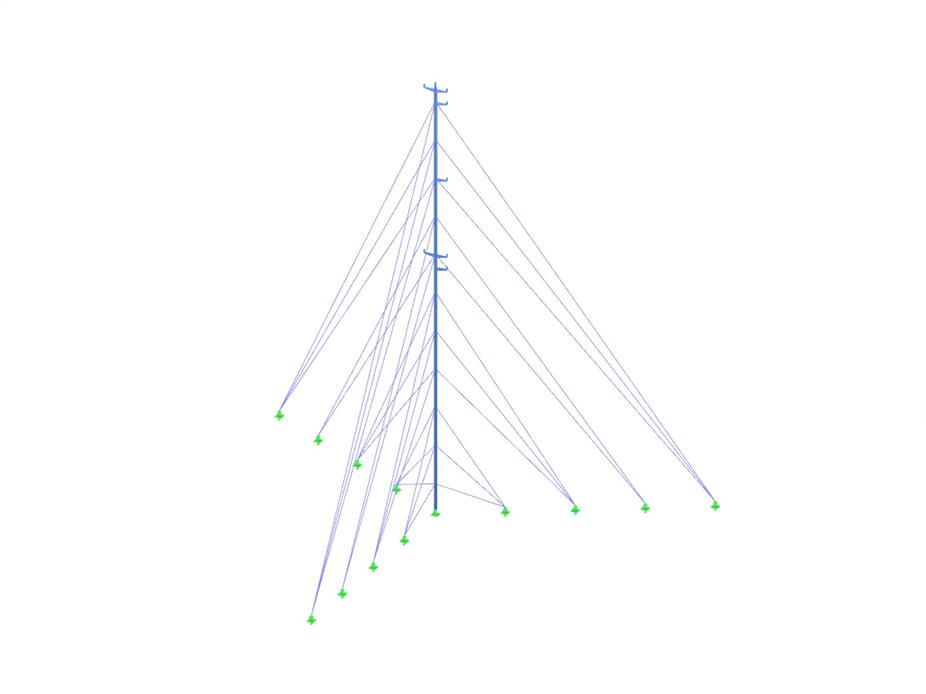

Мачта с растяжками для измерения ветровых характеристик в Андалусии, Испания
Количество узлов | 1829 |
Количество стержней | 2455 |
Количество загружений | 8 |
Количество сочетаний нагрузок | 40 |
Количество расчетных сочетаний | 2 |
Общий вес | 3,294 t |
Размеры (метрические) | 104,423 x 90,500 x 101,100 m |
Размеры (имперские) | 342.6 x 296.92 x 331.69 feet |
Версия программы | 8.23.00 |
