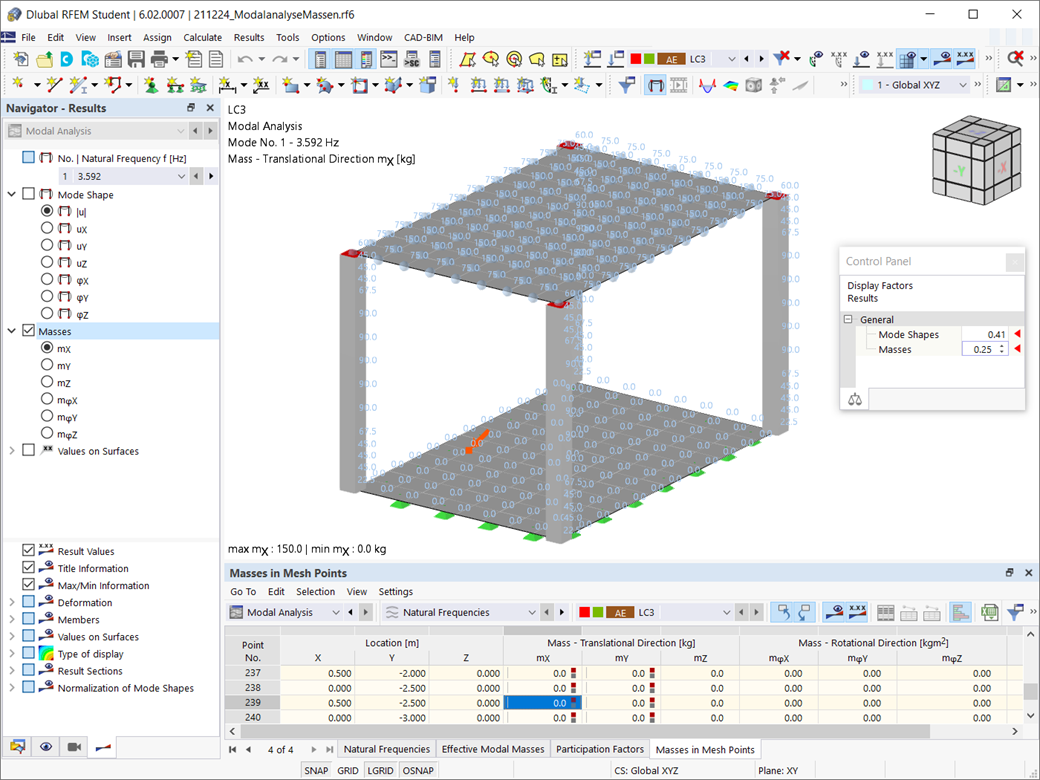

Haben Sie bereits die tabellarische und grafische Ausgabe der Massen in Netzpunkten entdeckt? Richtig, auch diese gehört zu den Ergebnissen der Modalanalyse in RFEM 6. Überprüfen Sie auf diese Weise die importierten Massen, welche von verschiedenen Einstellungen der Modalanalyse abhängig sind. Diese können in den Ergebnissen im Register Massen in Netzpunkten angezeigt werden. Die Tabelle bietet Ihnen eine Übersicht über folgende Ergebnisse: Masse - Translatorische Richtung (mX, mY, mZ), Masse - Rotatorische Richtung (mφX, mφY, mφZ) und Summe der Massen. Am besten wäre für Sie eine möglichst schnelle grafische Auswertung? Dann können Sie sich auch die Massen in den Netzpunkten grafisch anzeigen lassen.
Modalanalyse | Ermittlung von Massen in Knoten- oder FE-Netzpunkten
Sie haben bereits erfahren, dass die Ergebnisse eines Modalanalyse-Lastfalls nach erfolgreicher Berechnung im Programm angezeigt werden. Die erste Eigenform ist für Sie also sofort grafisch oder animiert zu sehen. Dabei können Sie die Darstellung der Eigenformnormierung komfortabel anpassen. Erledigen Sie das am besten direkt im Ergebnisnavigator, wo Sie zur Visualisierung der Eigenformen eine von vier Optionen auswählen:
- Wert des Eigenformvektors uj auf 1 skalieren (berücksichtigt nur die Translationskomponenten)
- Auswahl der maximalen Translationskomponente des Eigenvektors und Einstellung auf 1
- Betrachtung der gesamten Eigenform (inklusive der Rotationskomponenten), Auswahl des Maximums und Einstellung auf 1
- Setzen der modalen Massen mi für jeden Eigenwert auf 1 kg
Ausführlichere Erläuterungen der Normierung der Eigenformen finden Sie hier: Online-Handbuch .

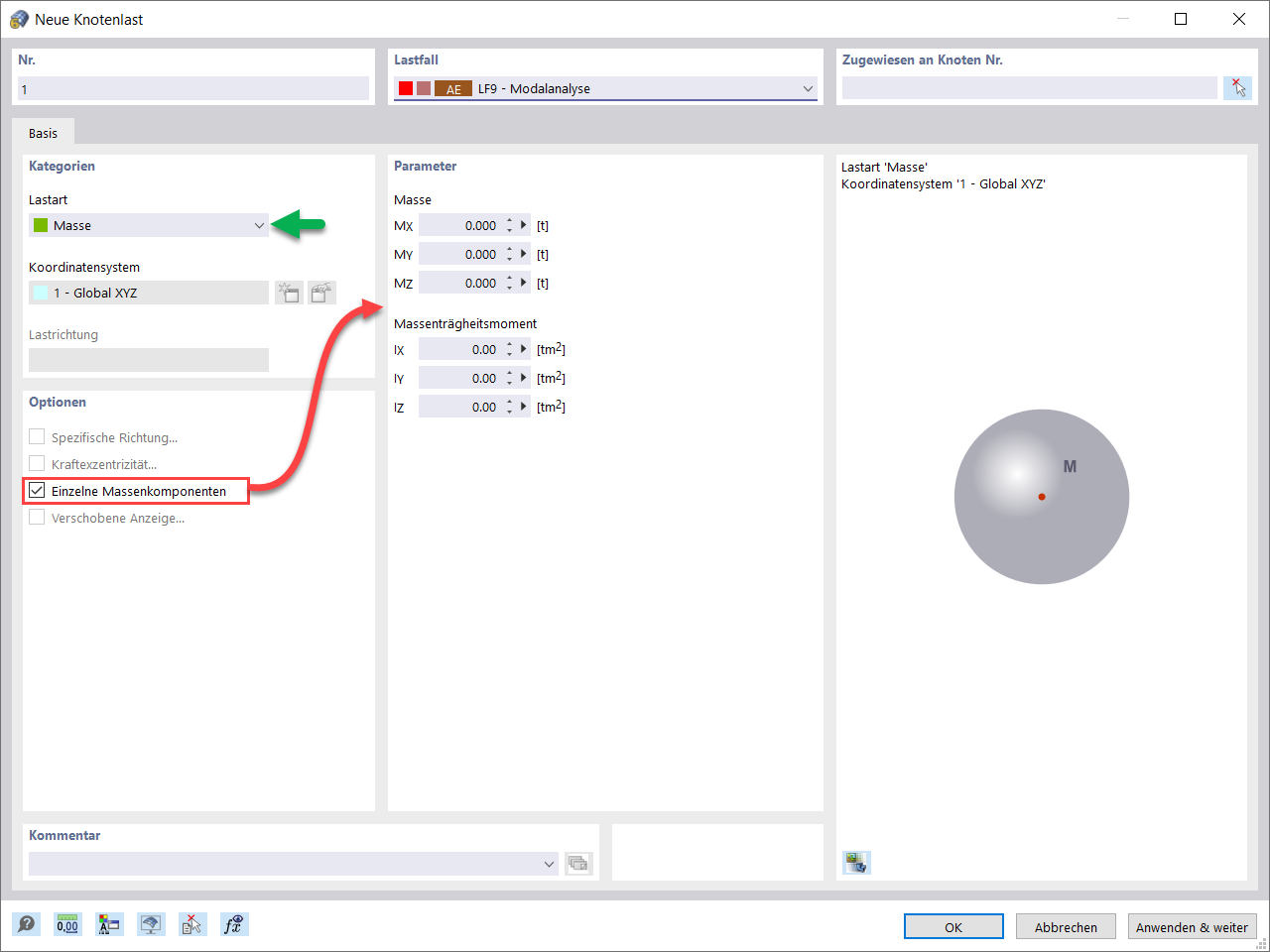

Neben den statischen Lasten sollen auch andere Lasten als Massen berücksichtigt werden? Das Programm ermöglicht es Ihnen für Knoten-, Stab-, Linien- und Flächenlasten. Zunächst müssen Sie dafür bei der Definition der betreffenden Last die Lastart Masse auswählen. Definieren Sie für solche Lasten eine Masse oder Massenanteile in X-, Y- und Z-Richtung. Bei Knotenmassen haben Sie außerdem die Möglichkeit, auch Trägheitsmomente X, Y und Z anzugeben, um komplexere Massenpunkte zu modellieren.
Häufig müssen Massen vernachlässigt werden. Dies gilt insbesondere, wenn Sie die Ausgabe der Modalanalyse für die Erdbebenanalyse verwenden wollen. Hierfür werden schließlich 90 % der effektiven Modalmasse in jede Richtung zur Berechnung benötigt. Sie können also Massen in allen festen Knoten- und Linienlagern vernachlässigen. Die damit verbundenen Massen deaktiviert das Programm für Sie automatisch.
Des Weiteren können Sie auch Objekte, deren Massen vernachlässigt werden sollen, für die Modalanalyse manuell auswählen. Letzteres haben wir Ihnen für eine bessere Ansicht im Bild dargestellt. Dort wird eine benutzerdefinierte Selektion vorgenommen und Objekte sowie die zugehörigen Massenkomponenten werden für die Vernachlässigung von Massen ausgewählt.

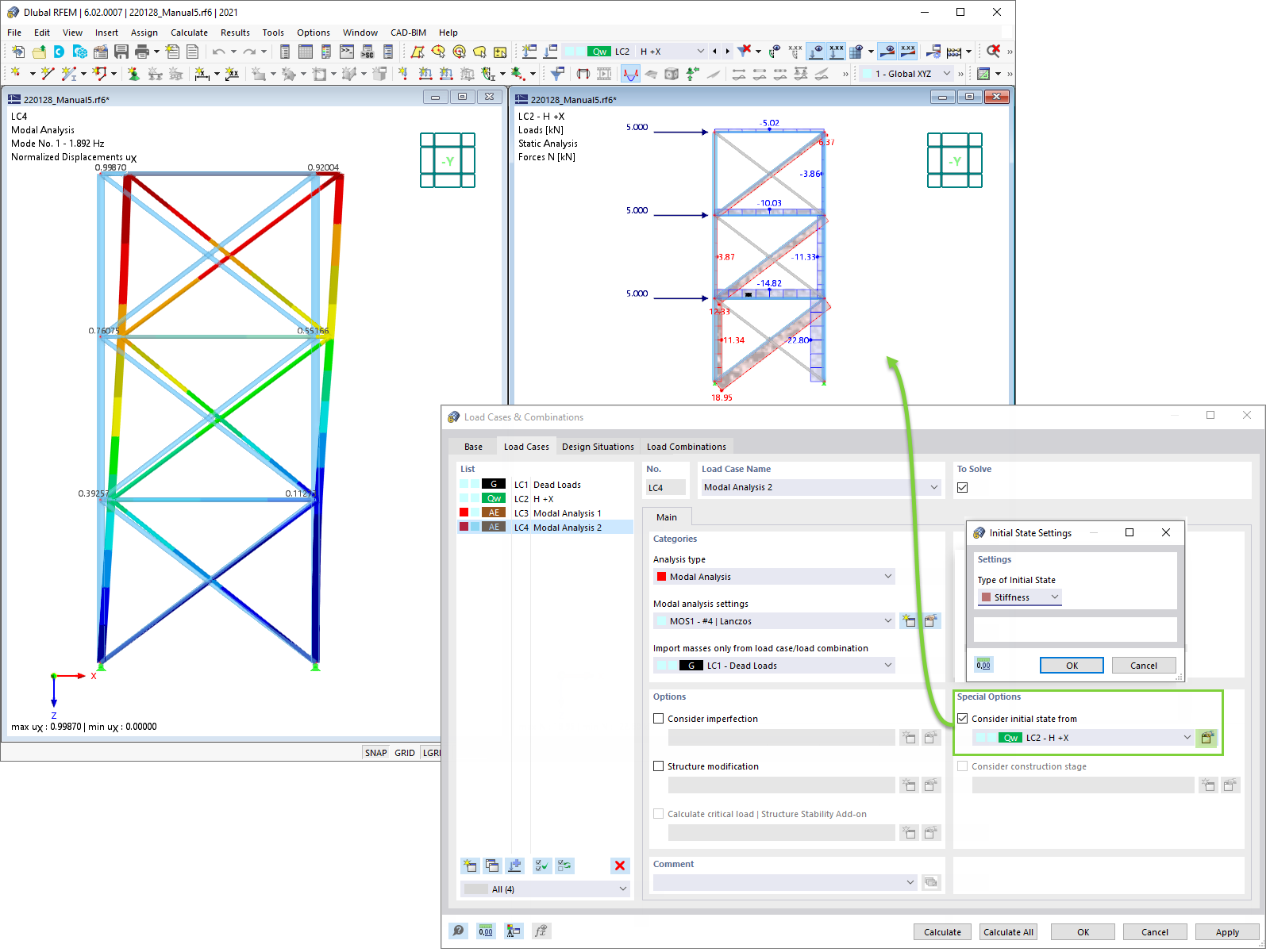

Während Sie die Eingabedaten für den Lastfall Modalanalyse definieren, können Sie einen Lastfall berücksichtigen, dessen Steifigkeiten die Ausgangslage für die Modalanalyse sind. Wie Sie das erreichen? Wählen Sie, wie im Bild, die dort gezeigte Option 'Anfangszustand berücksichtigen aus'. Öffnen Sie nun den Dialog 'Anfangszustands-Einstellungen' und definieren als Anfangszustand den Typ Steifigkeit. In diesem Lastfall, ab dem der Anfangszustand betrachtet wird, können Sie die Steifigkeit des Systems nun beim Ausfall von Zugstäben berücksichtigen. Das Ziel des Ganzen: Die Steifigkeit aus diesem Lastfall wird in der Modalanalyse berücksichtigt. So erhalten Sie ein eindeutig flexibleres System.
