Definition von kreisförmigen Schrauben- bzw. Ankerbildern

Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, kreisförmige Schrauben- bzw. Ankerbilder zu definieren.

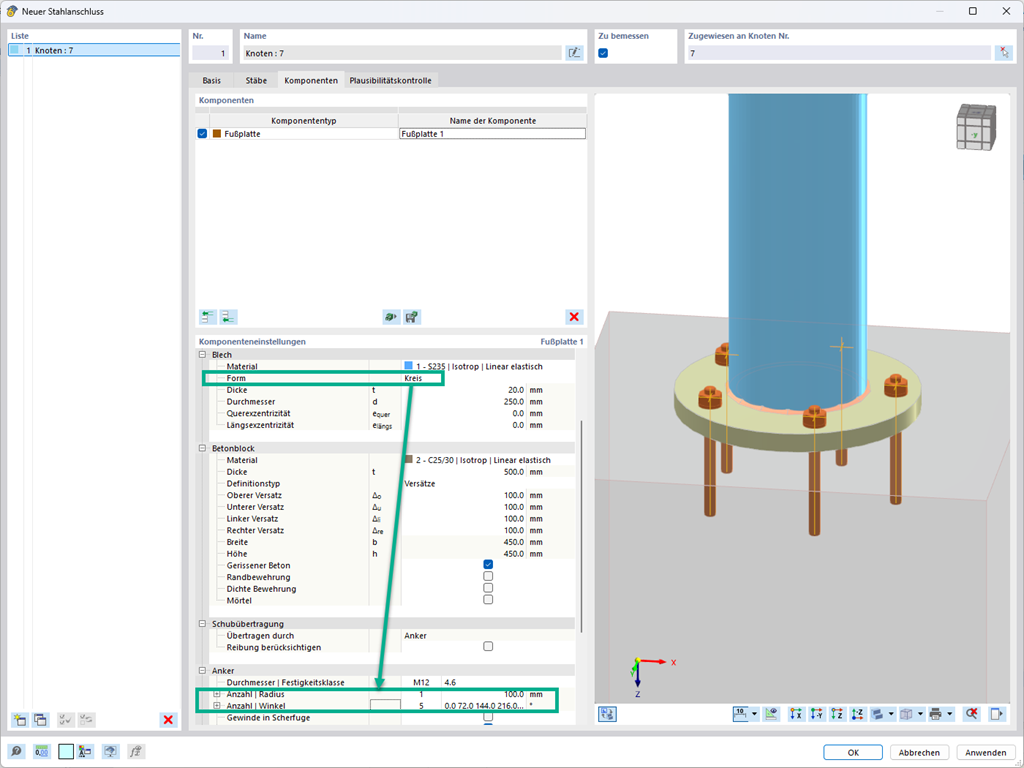

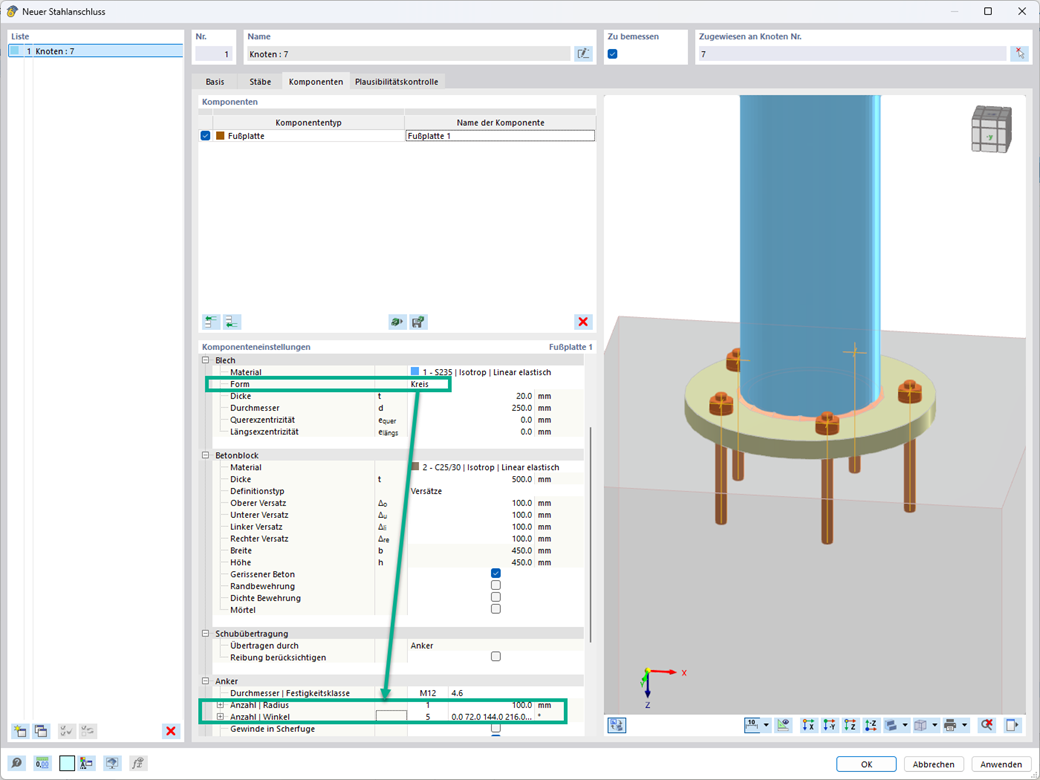

Feature 002924 | Kreisförmige Anordnung von Ankerpunkten an einer Fußplatte | Stahlanschluss, Schraubenbild, kreisförmig
Kreisförmiger Ankerkreis | Fußplattenanschluss
  • Mia: KI-Assistentin
  • Neueste Features
Veranstaltungen
Videos
Modelle zum Herunterladen
Technische Fachbeiträge

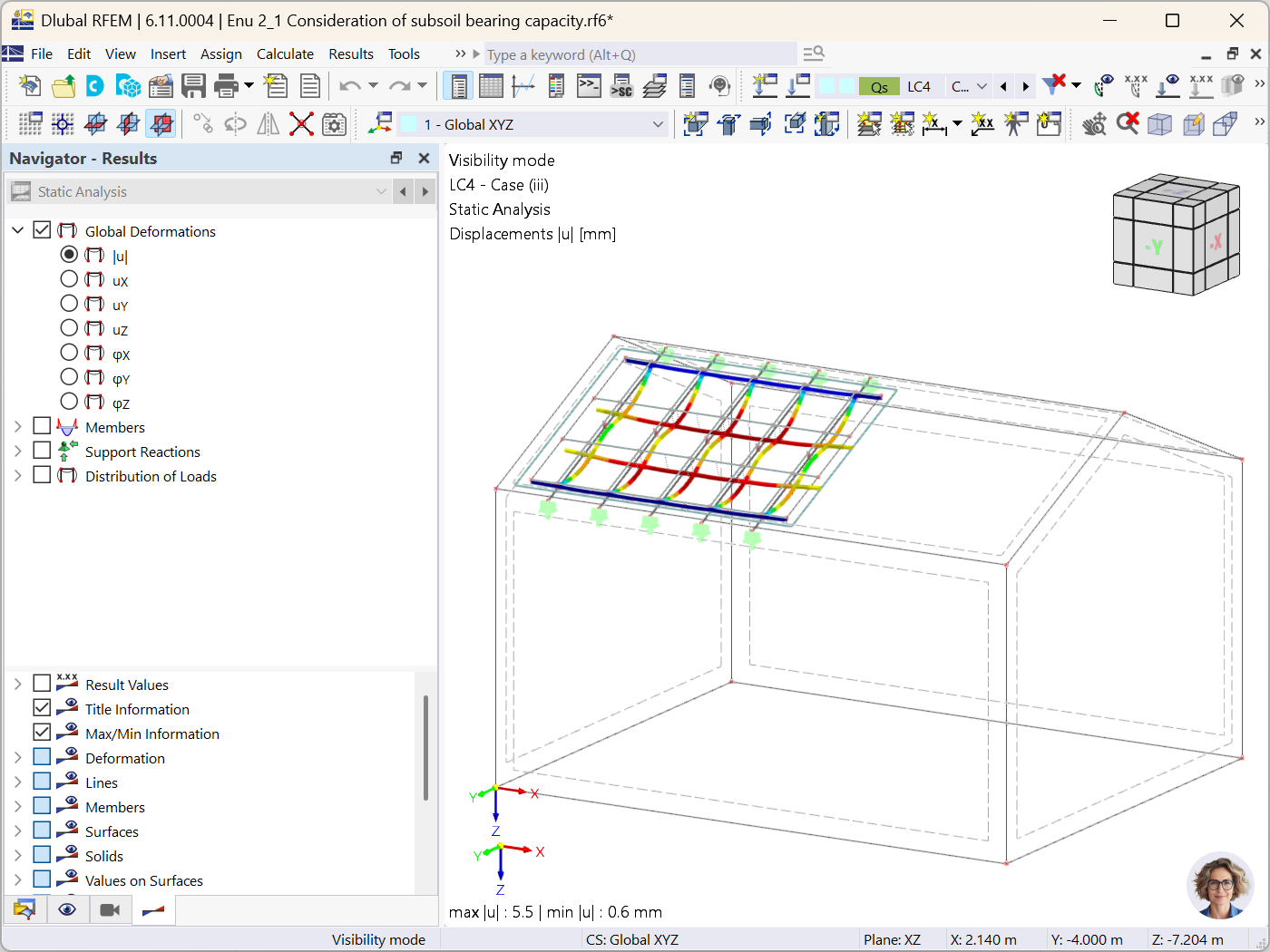

Berechnung und Konstruktion einer Solaranlage auf einem Gebäudedach mit RFEM 6
Dieser Artikel beleuchtet die sieben größten Herausforderungen im Bereich der Strukturauslegung, denen Ingenieure in der Solarindustrie gegenüberstehen. Er untersucht auch, wie die Softwarelösungen von Dlubal dabei helfen, diese Herausforderungen zu bewältigen und so effiziente, zuverlässige und konforme Designs von Solarsystemen zu gewährleisten.

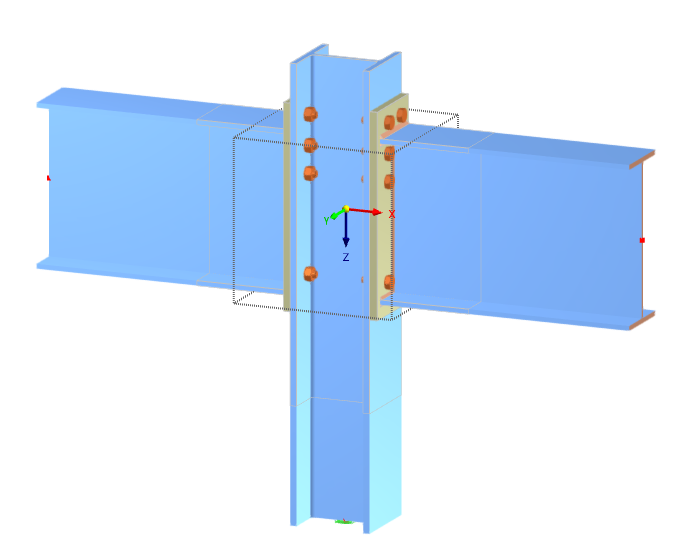

Es wird ein Stahlanschluss mit detaillierten Angaben zu den Verbindungen zwischen Stahlbauteilen gezeigt.
Dieser Beitrag befasst sich mit der unausgesteiften geschraubten Stirnplattenverbindung, einer gängigen Stahlbauverbindung im Bauwesen. Analytische Berechnungen auf Basis der Eurocode-3-Richtlinien werden mit Ergebnissen verglichen, die mit dem Add-On Stahlanschlüsse in RFEM 6 ermittelt wurden. Der Schwerpunkt liegt auf der Bewertung der Genauigkeit und Zuverlässigkeit der CBFEM-Methode bei der Erfassung des Tragwerksverhaltens und der Lastreaktionen in Stahlkonstruktionen. Diese Untersuchung soll das Verständnis für die Leistungsfähigkeit von FEM-Software verbessern und Fachleuten im Bereich der Tragwerksplanung praktische Erkenntnisse liefern.

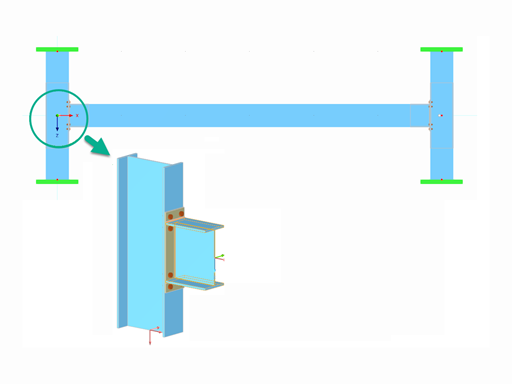

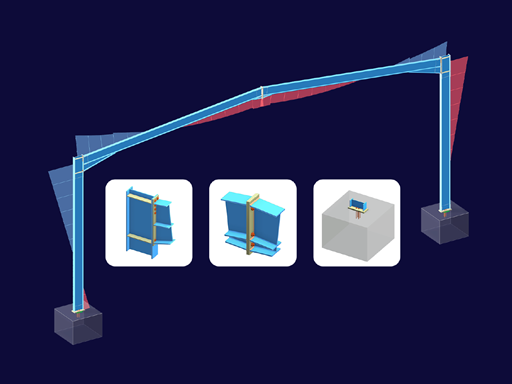

Modell mit integrierten Stahlanschlüssen, das das Zusammenspiel von Verbindung und Struktur in der Bemessung verdeutlicht.
In diesem Beitrag wird untersucht, wie wichtig es ist, die Interaktion von Anschluss und Tragwerk bei der Modellierung und Bemessung zu berücksichtigen, und wie dies in RFEM 6 umgesetzt werden kann.
Statische Analyse einer Stirnplattenverbindung in der Software von Dlubal
In diesem Beitrag wird gezeigt, wie die Analyse in der Software gestartet und durchgeführt wird, bevor das zugrunde liegende Konzept kurz erläutert wird.
Screenshots
Produkt-Features
Darstellung einer 3D-DXF-Datei eines Stahlanschlusses zur Verwendung in CAD-Programmen.

Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, aus der Anschlussgeometrie in eine DXF-Datei zu erzeugen. Es werden 3D-Linien-Modelle erzeugt, die in CAD-Programmen eingelesen und weiterverarbeitet werden können.

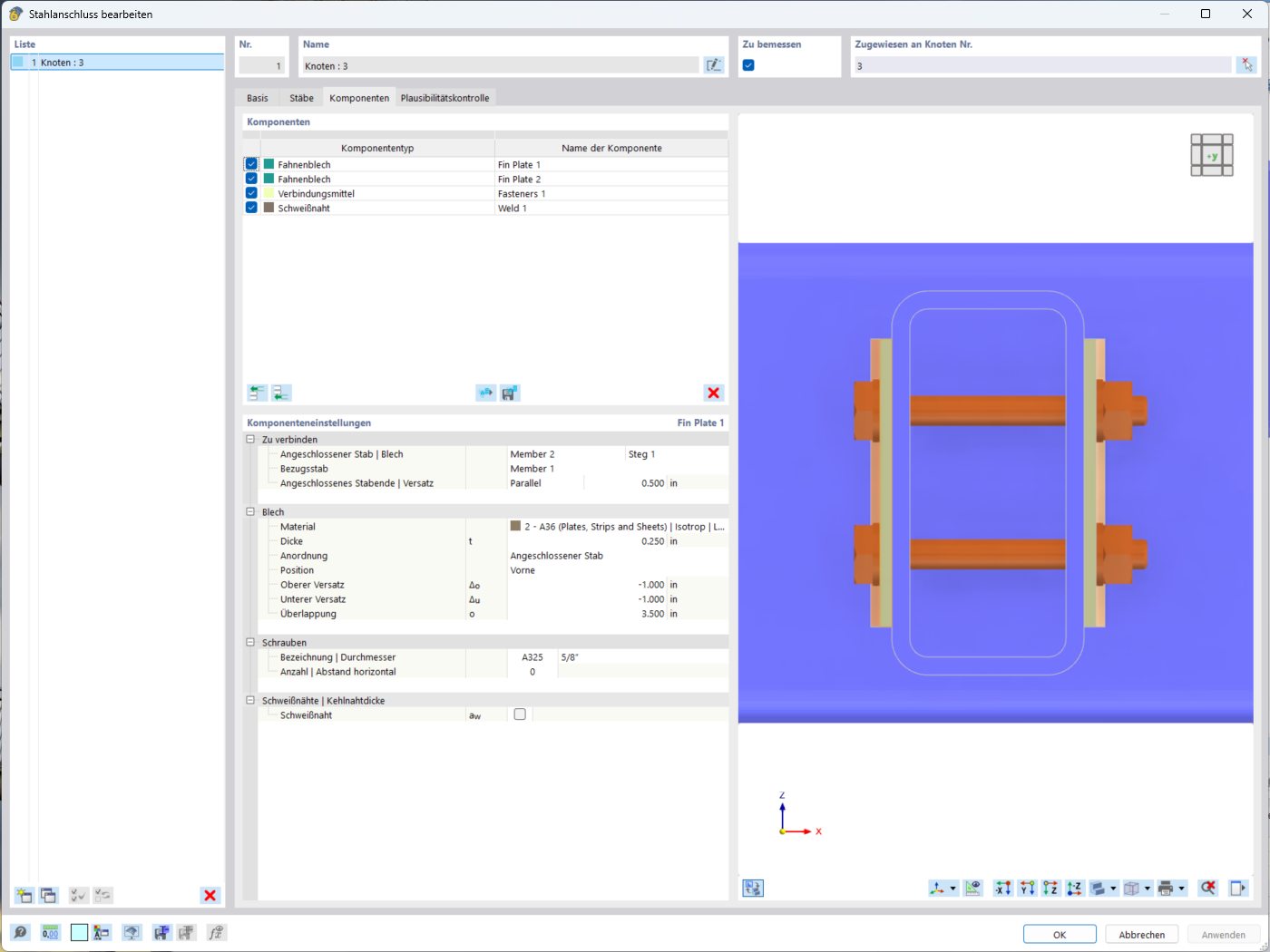

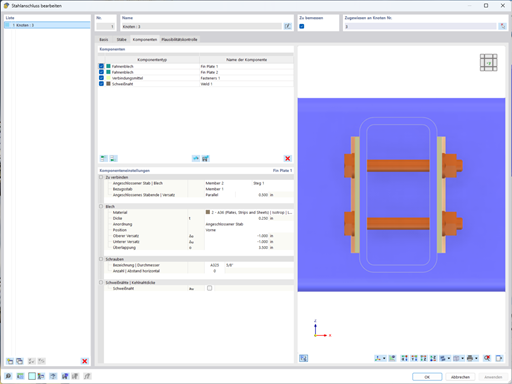

Ein Rechteckhohlprofil mit durchgesteckten Schrauben als Verbindungselement.

Das Add-On Stahlanschlüsse ermöglicht die Bemessung von Durchgangsschrauben in Hohlprofilverbindungen (HSS) gemäß den Normen AISC 360 und EN 1993.

Bei aktivierter Option 'Nachweis des Durchgangsschraubenschafts' wird die Tragfähigkeit der Durchgangsschraube anhand der AISC 360 Gleichung J7-1 ermittelt. Dabei wird sie als vollständig durch ein unversteiftes HSS-Bauteil verlaufender Stab behandelt. Zusätzlich wird die Ausreißfestigkeit gemäß AISC Abschnitt J3.11b geprüft.

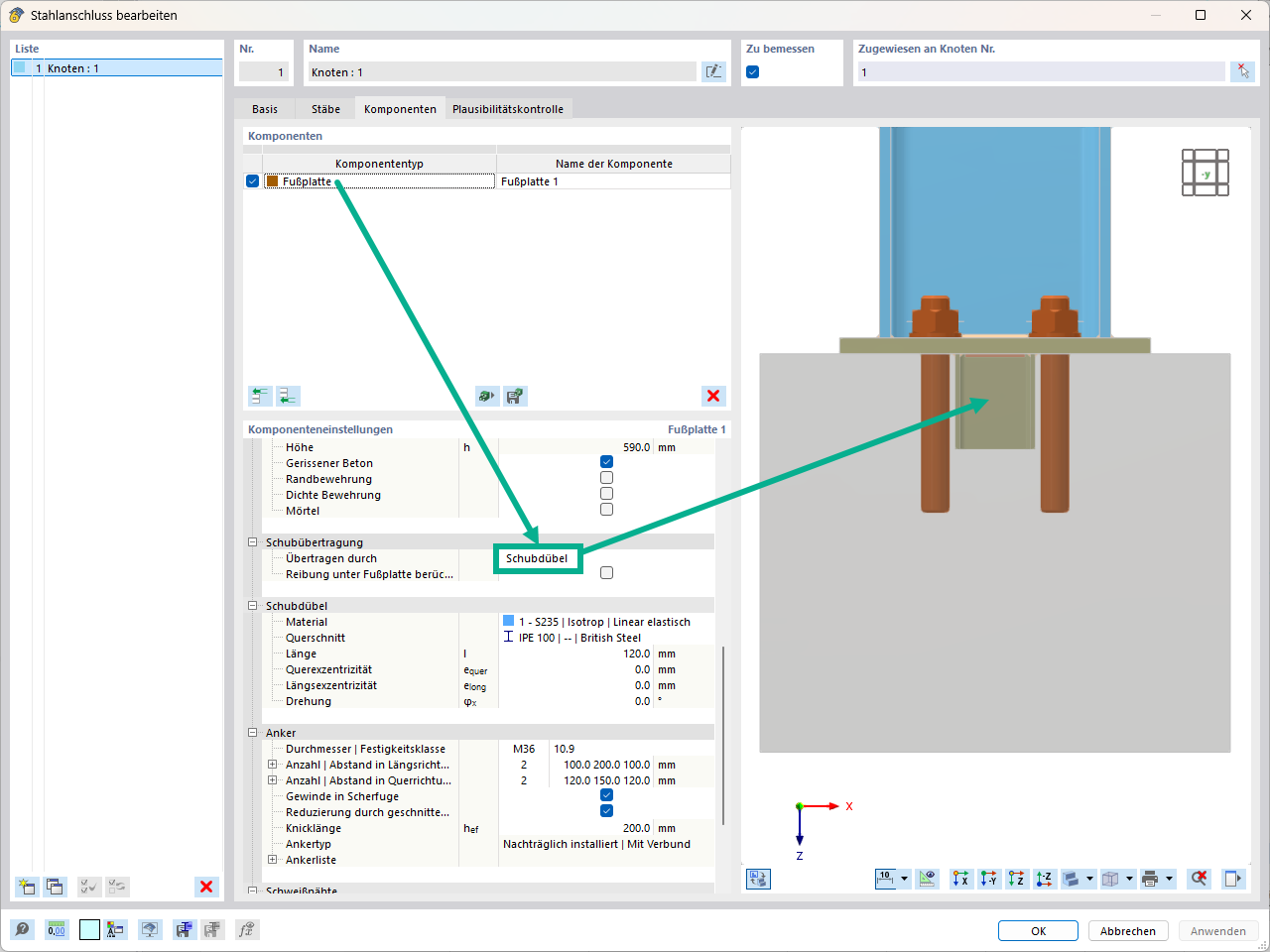

Schubübertragung von einer Fußplatte auf einen Betonblock mittels Schubdübel dargestellt.

Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, die Schubübertragung zwischen einer Fußplatte und einem Betonblock mittels eines Schubdübels zu berücksichtigen.

Als Querschnitte stehen Ihnen dafür z. B. genormte und dünnwandige I-, H-, U-, T-, L- und kreuzförmige Profile sowie Flachstahl zur Verfügung. Die Dübel können mittig der Fußplatte oder exzentrisch angeordnet werden.

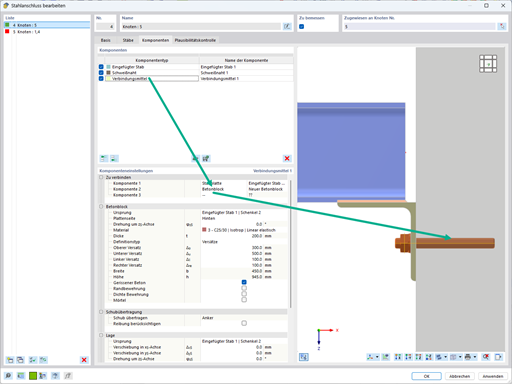

Detailansicht von Ankerverbindungen in einem Betonblock in der Softwarefunktion für Stahlanschlüsse.
