Das Segment wird durch Schrägseile stabilisiert, die am äußeren Teil des Segments wirken. Dazu müssen die Knoten erzeugt werden, an denen die Schrägseile ansetzen.

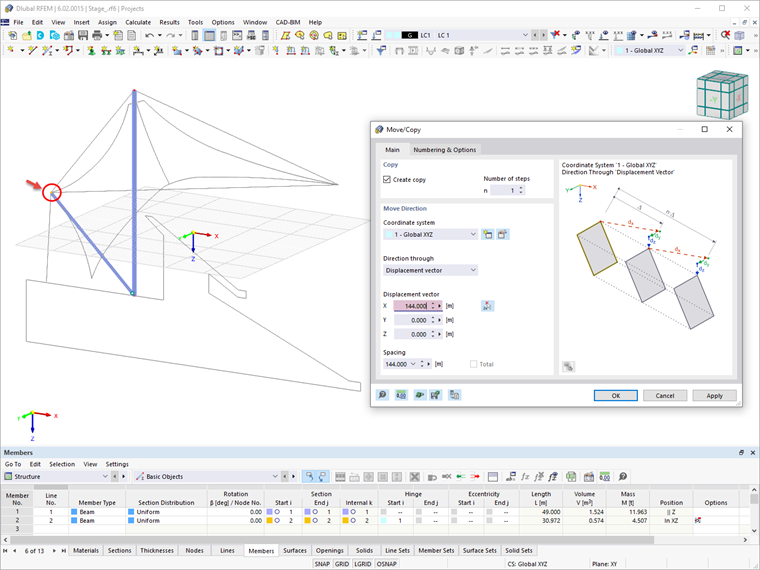

Zunächst wird der zentrale Knoten im Mittelpunkt des Segments erzeugt: Führen Sie einen Rechtsklick auf den äußeren Knoten aus (den Endknoten der Strebe) und wählen im Kontextmenü die Funktion Verschieben/Kopieren aus. Im folgenden Dialog aktivieren Sie die Option Kopie erstellen. Geben Sie als Verschiebungsvektor in X-Richtung den Radius des Gesamttragwerks von 144 m an.
Wenn Sie in der Symbolleiste über die Schaltfläche 'Neuer Knoten'

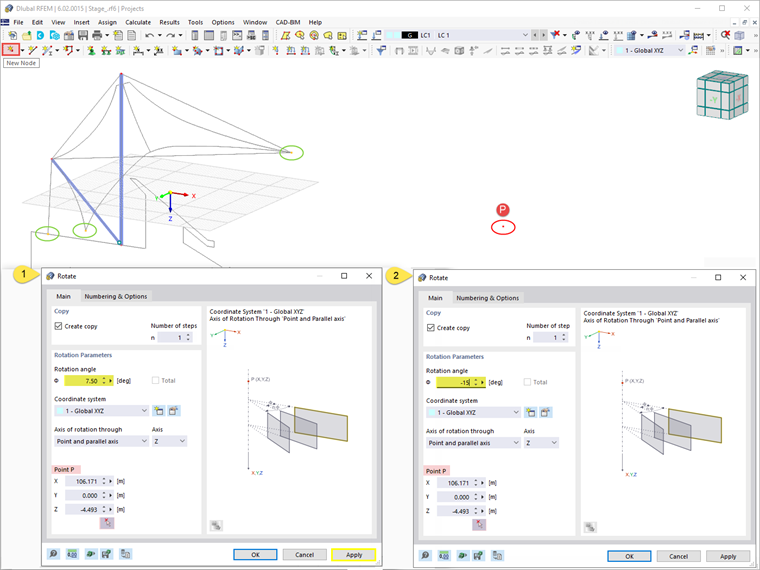

auch alle äußeren Knoten der Seile gesetzt haben, können Sie diese Knoten kopieren, indem Sie sie in Z-Richtung um den zuvor angelegten Mittelknoten rotieren. Um die Knoten für die Modellierung der Seile richtig zu positionieren, sollten diese um 7,5 bzw. -15 Grad gedreht werden (siehe Bild Kopieren der äußeren Knoten).

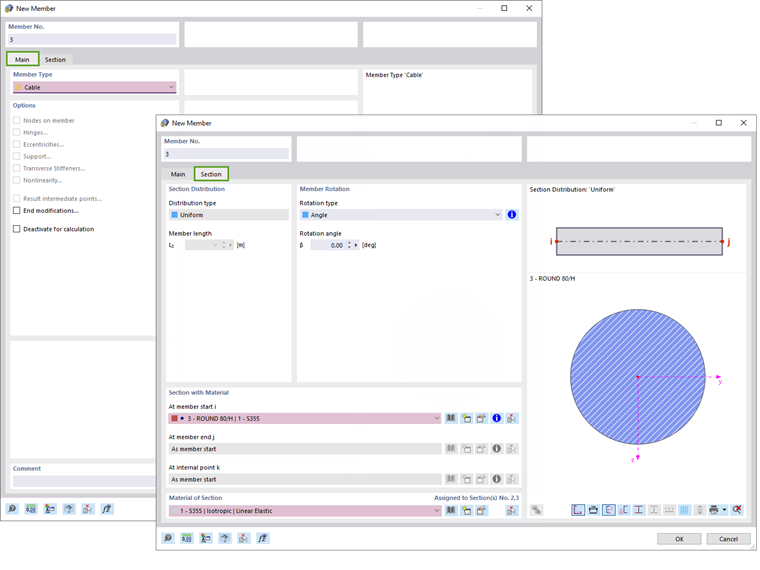

Definieren Sie nun einen neuen Stab mit dem Stabtyp 'Seil'. Als Querschnitt wählen Sie im Abschnitt 'Stäbe' der Bibliothek einen Rundstab aus und legen den Durchmesser mit 80 mm fest.

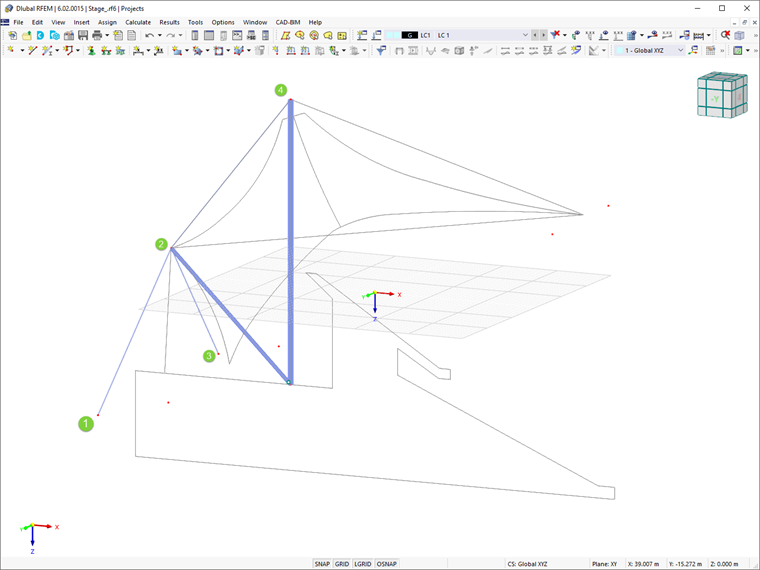

Abschließend setzen Sie die Seilstäbe wie im Bild Positionierung der Schrägseile gezeigt (1-2, 3-2, 2-4).
