Segment je stabilizován ocelovými lany , které působí na vnější část segmentu. K tomu je třeba vytvořit uzly , ke kterým jsou připojeny ocelové lana.
Nejdříve se vytvoří centrální uzel ve středu segmentu: Klikněte pravým tlačítkem myši na vnější uzel (koncový uzel diagonály) a v místní nabídce vyberte funkci Posunout/Kopírovat . V následujícím dialogu aktivujte možnost Vytvořit kopii . Jako vektor posunu ve směru X se zadá poloměr celé konstrukce 144 m.
Pokud jste také nastavili všechny vnější uzly lan pomocí tlačítka 'Nový uzel '

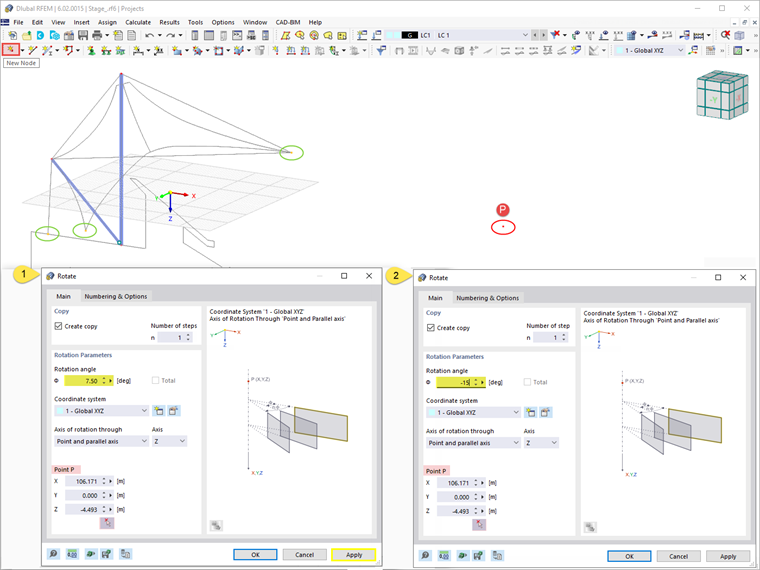

, můžete tyto uzly zkopírovat přetažením ve směru Z- Rotace. okolo vytvořeného středového uzlu. Aby bylo možné správně umístit uzly pro modelování lan, měly by být uzly natočeny o 7,5 nebo -15 stupňů (viz obrázek image032456 Kopírování vnějších uzlů ).

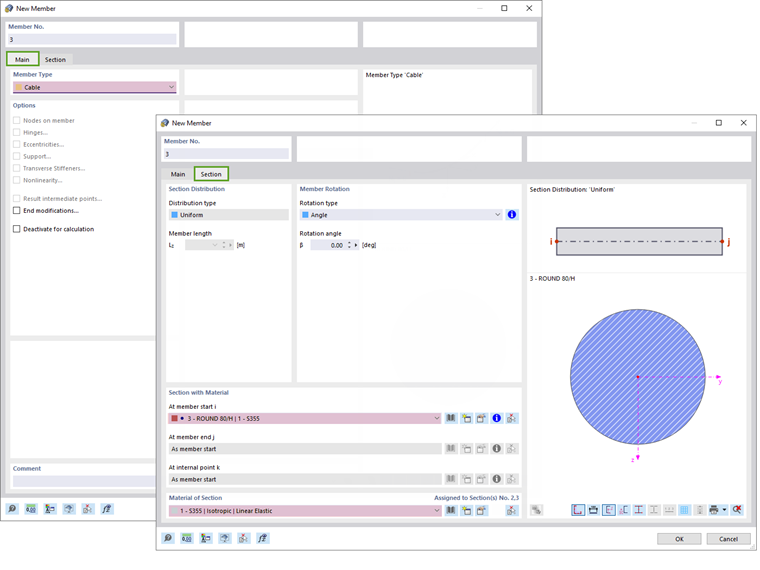

Nyní zadáme nový prut s typem prutu ' Rope '. V sekci 'Pruty' v databázi vybereme kruhový prut a nastavíme průměr na 80 mm.
Nakonec nastavte lanové pruty tak, jak je znázorněno na obrázku image032457 Umístění ocelových prutů (1-2, 3-2, 2-4).
