O segmento é estabilizado por cabos de estais , que actuam na parte exterior do segmento. Para fazer isso, tem de ser criados os nós aos quais os cabos de tirante estão anexados.

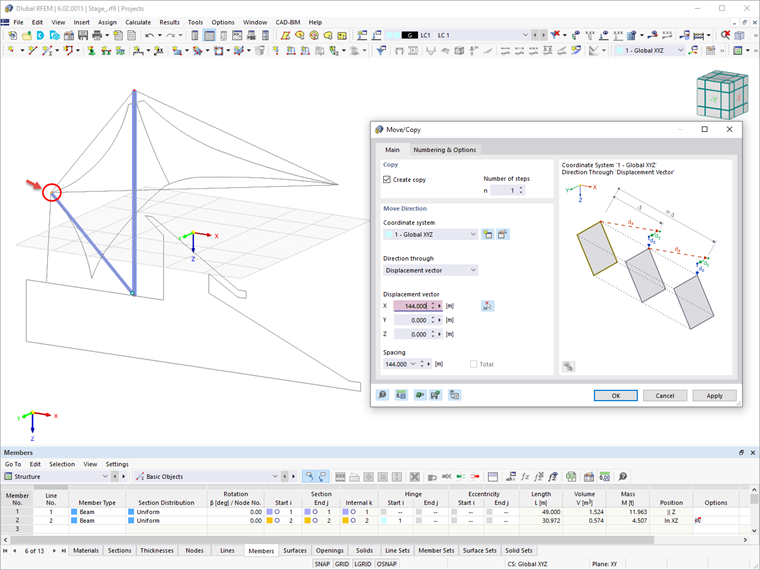

Primeiro, o nó central é criado no centro do segmento: Clique com o botão direito o nó exterior (o nó final do apoio) e selecione a função Mover/copiar no menu de contexto. No diálogo seguinte, active a opção Criar uma cópia . Introduz o raio de toda a estrutura de 144 m como vetor de deslocamento na direção X.
Se também definiu todos os nós exteriores das cordas utilizando o botão 'Novo nó '
, pode copiar esses nós arrastando-os para a direção Z- Rodar em torno do nó central criado anteriormente. Para posicionar os nós corretamente para modelar os cabos, eles devem ser rotacionados em 7,5 ou -15 graus (ver imagem image032456 Copiar os nós exteriores ).

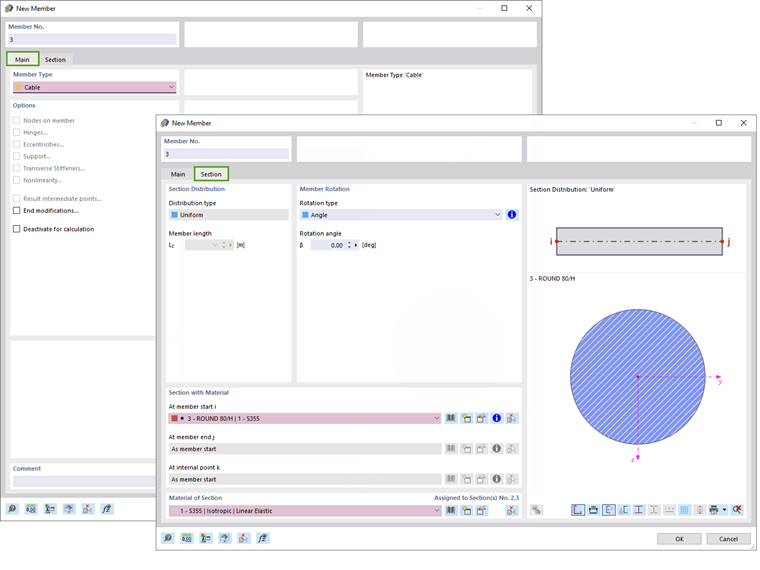

Agora, defina uma nova barra com o tipo de barra ' Rope '. Selecione uma barra redonda como secção na secção 'Barras' da biblioteca e defina o diâmetro como 80 mm.

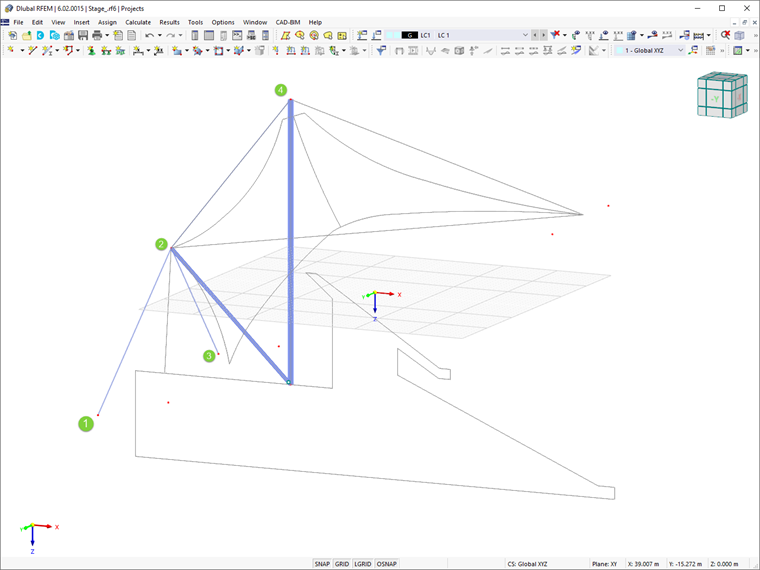

Por fim, defina as hastes do cabo como apresentado na imagem image032457 Posicionamento dos cabos de estacas (1-2, 3-2, 2-4).
