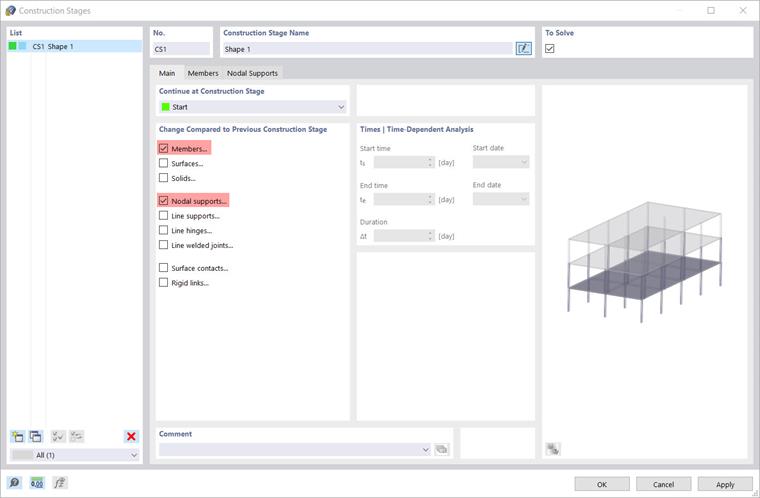

Como já mencionado, devem ser definidas fases de construção separadas para as estruturas primária e secundária. No RFEM 6, as fases de construção são geridas no diálogo 'Fases de construção', que pode ser chamado através do navegador - Dados.
No separador 'Base' do diálogo, tem de especificar os elementos estruturais que devem ser alterados no processo de construção. Por exemplo, para adicionar uma superfície na fase de construção atual, é necessário selecionar a opção 'Superfície'. Ao seleccionar um elemento na secção 'Alterações em comparação com a fase de construção anterior', é adicionado um separador correspondente na caixa de diálogo, no qual pode depois fazer a seleção adequada e as configurações detalhadas. Para definir a primeira fase de construção (denominada 'Form 1' no exemplo), seleccione as caixas de selecção 'Barras' e 'Apoio nodal'.
Adicionar e desativar elementos estruturais funciona de forma relativamente semelhante para os vários elementos. Assim que os separadores correspondentes para os elementos tiverem sido ativados no separador 'Base' em 'Alterações em comparação com a fase de construção anterior', os elementos a serem ativados ou desativados podem ser especificados. Os objectos também podem ser seleccionados graficamente através do botão
. A seleção pode ser cancelada utilizando o botão
. Todos os objectos que já foram activados na fase de construção anterior ou activa são apresentados em 'Ativo'. Neste exemplo, os elementos anteriormente definidos e os apoios de nó devem ser ativados para a primeira fase de construção.
Na próxima etapa, os casos de carga a serem considerados devem ser atribuídos à fase de construção. Esta atribuição ocorre na caixa de diálogo 'Casos e combinações de cargas', registo 'Secções de construção' e Sub- tab' Casos de carga'. Aqui encontrará uma lista de todos os casos de carga disponíveis para a fase de construção selecionada. Com o botão
pode atribuir um caso de carga para a fase de construção como 'permanente ', com o botão
como 'nem sempre'. Os casos de carga também podem ser atribuídos individualmente com
ou completamente com uma fase de construção. Com base no tipo de caso de carga, é decidido se o caso de carga é classificado como 'permanente' ou 'nem sempre'.
Na primeira fase da construção, ambos os casos de carga devem ser considerados como 'constantemente'. Desta forma, esses casos de carga são "impressos" no sistema e os seus efeitos (tensões e deformações) são transferidos para as fases de construção subsequentes. Por outro lado, os casos de carga não permanentes são apenas efetivos na fase de construção para a qual foram atribuídos.
Por fim, pode utilizar o botão 'Calcular' para analisar a respetiva fase de construção. O resultado do cálculo é apresentado na imagem Form 1.
