Como a membrana deve ser pendurada, o passo seguinte é definir graficamente as suas bordas, tendo em consideração os dados DXF armazenados. Ative a folha de fundo (ver capítulo Importação de um ficheiro DXF como folha de fundo ) para desenhar as linhas de contorno da membrana. Estas podem ser representadas como linhas
e polilinhas (arcos)

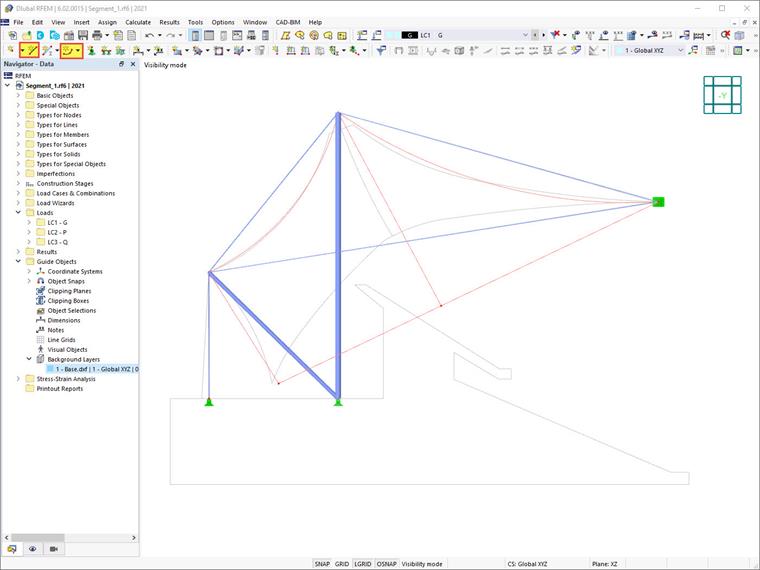

como apresentado na figura image032490 Linhas de contorno da membrana pode ser definido.

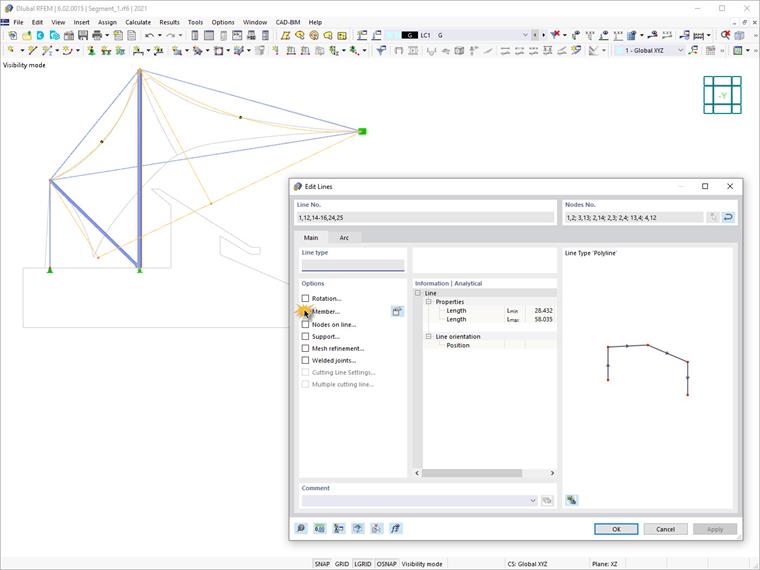

Após definir as bordas da membrana, pode atribuir barras a estas linhas através de Selecionar → Clique com o botão direito → Editar . Para fazer isso, active a opção Barras para as linhas seleccionadas na caixa de diálogo 'Editar linhas '.

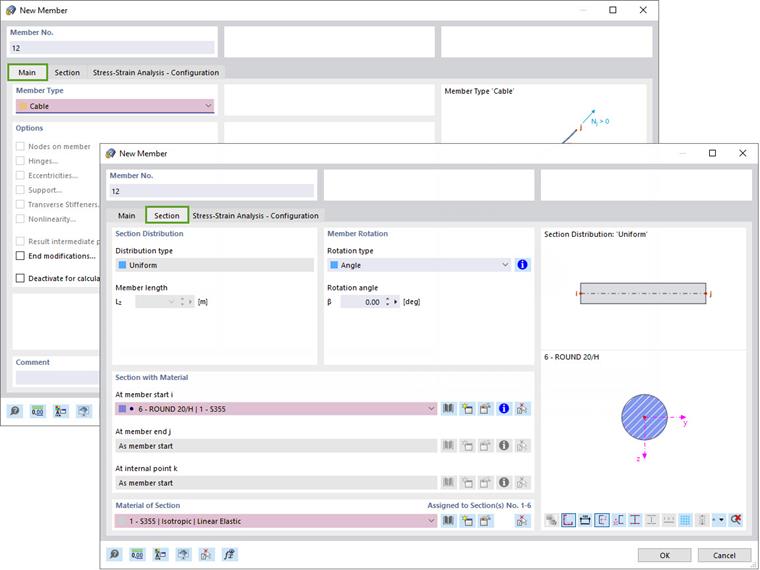

Aparece o diálogo Nova barra. Proceda da mesma forma que para a configuração do pilar ou da ligadura. A secção da barra deve ser definida como 'Round 20/H' como apresentado na imagem image032492 Secção da nova barra . Ao confirmar os diálogos, atribui a barra à linha.
