由于膜是被吊起来的,下一步是以图形方式定义膜的边缘,同时考虑到存储的 DXF 数据。 激活背景膜(见章节 将 DXF 文件作为背景膜导入 ),以绘制膜的边界线。 并且显示为线
和多段线(弧)

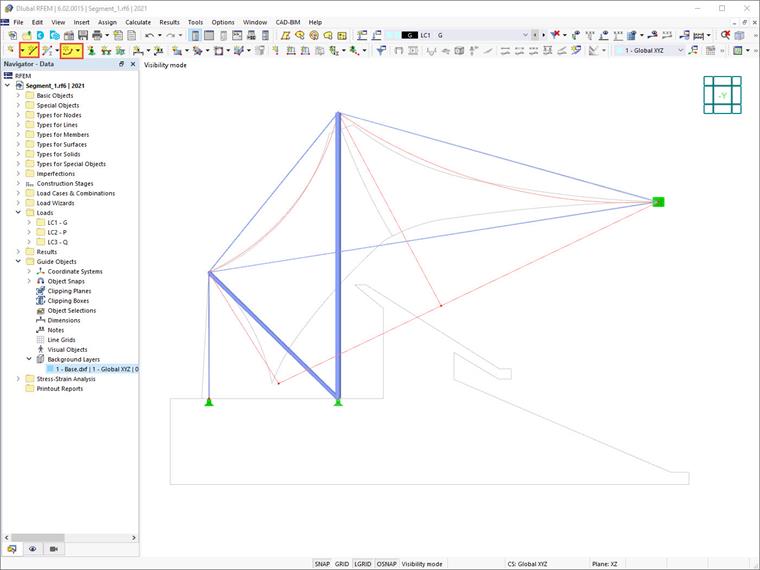

,如图 image032490 边界线可以定义膜 的截面。

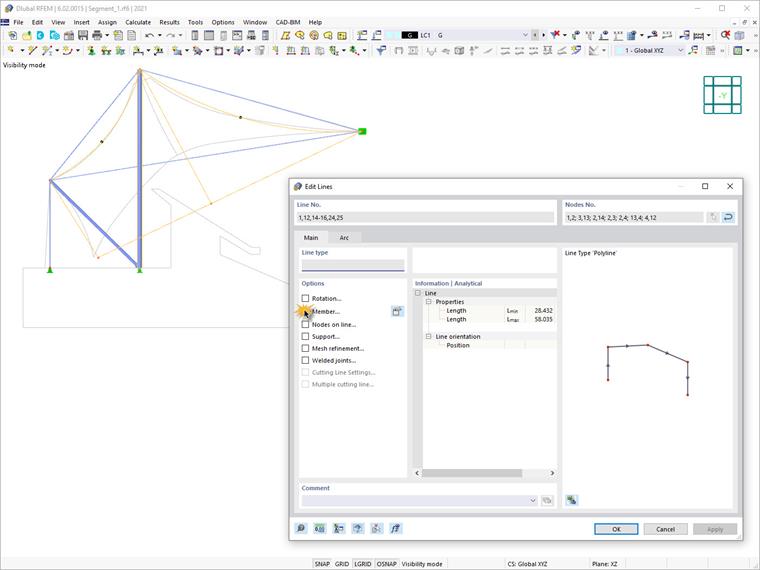

在定义了膜的边缘之后,可以通过选择 → 右键 → 编辑 为膜分配杆件。 为此请在 '编辑线'对话框中激活所选线的杆件复选框。

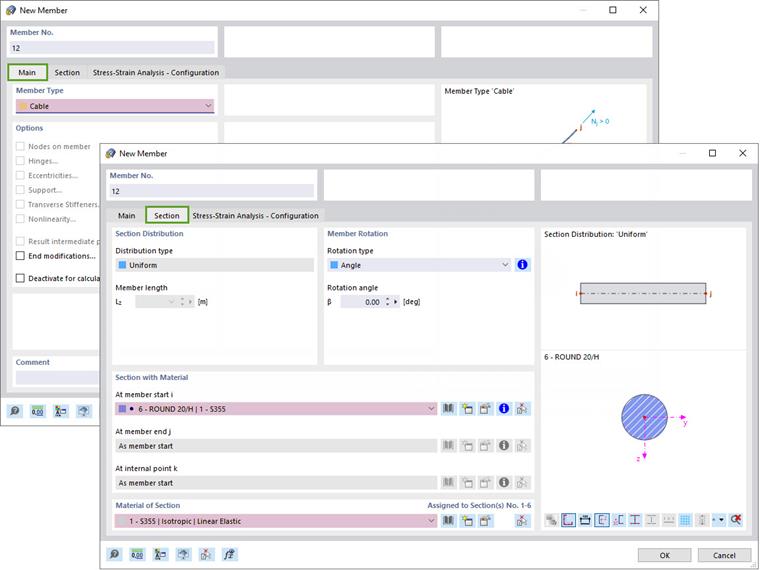

出现新建杆件对话框。 按照与设置柱或绷带相同的方法进行操作。 杆件的截面定义为 'Round 20/H',如图 image032492 新建杆件的截面 所示。 通过确认对话框,将杆件分配给线。
