Dado que la membrana se va a colgar, el siguiente paso es definir sus bordes gráficamente, teniendo en cuenta los datos DXF almacenados. Active la lámina de fondo (consulte el capítulo Importación de un archivo DXF como lámina de fondo ) para dibujar las líneas de contorno de la membrana. Estos se pueden mostrar como líneas
y polilíneas (arcos)

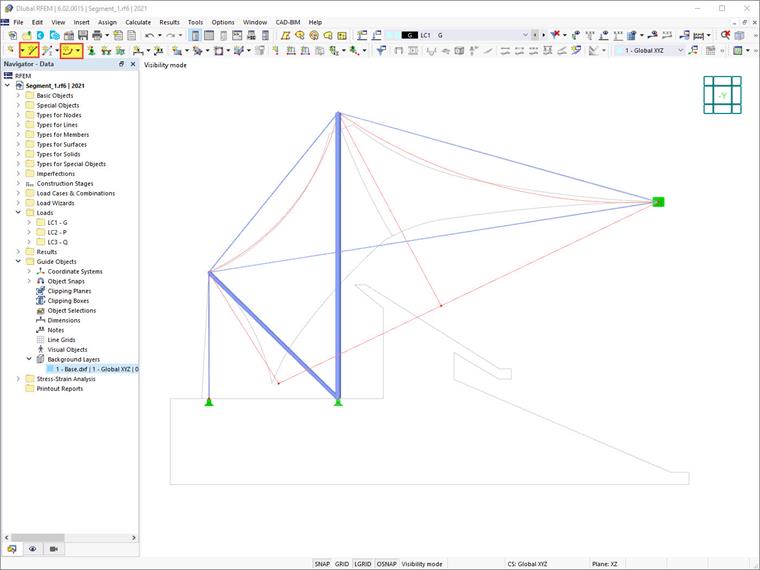

como se muestra en la imagen image032490 Líneas de límite de la membrana .
- banner.tip @ No importa si el arco coincide completamente con los datos DXF: La posición correcta se determina durante el proceso de búsqueda de forma. #/#
Una vez definidos los bordes de la membrana, puede asignar barras a estas líneas mediante Seleccionar → Clic derecho → Editar . Para hacer esto, active la casilla de verificación Miembros para las líneas seleccionadas en el cuadro de diálogo ' Editar líneas '.
Aparece el cuadro de diálogo Nuevo miembro . Proceda de la misma forma que al colocar la columna o el vendaje. La sección transversal de la barra debe definirse como 'Round 20/H' como se muestra en la imagen image032492 Sección transversal de la nueva barra . Al confirmar los diálogos, asigna el miembro a la línea.
