Si desea modelar estructuras complejas o segmentos de ellas, puede importar datos de archivos DXF, que sirven como láminas de fondo en RFEM. El gráfico DXF se coloca en el fondo de la ventana de trabajo como plantilla. Esta opción se utiliza en el ejemplo para crear un segmento del estadio. Los nodos de la lámina de fondo se pueden seleccionar mediante la referencia a objetos. De esta manera, la estructura se puede crear rápidamente utilizando los puntos de ajuste.

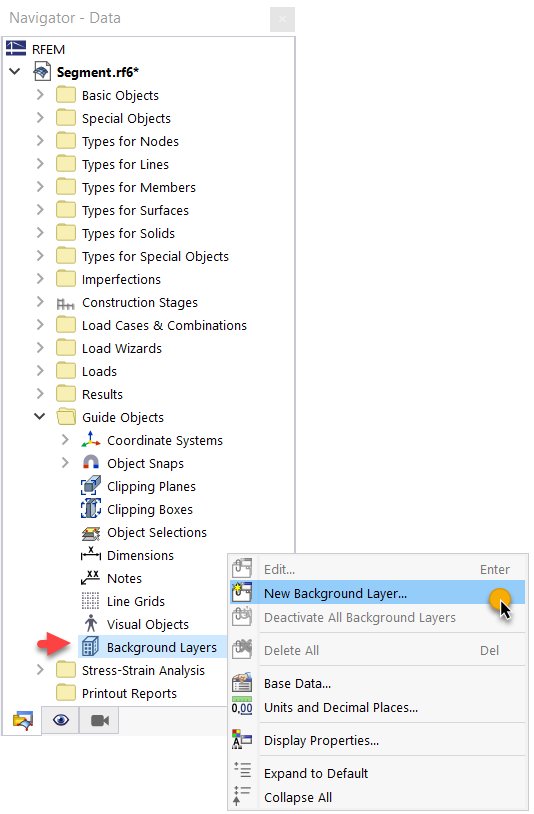

Las diapositivas de fondo se administran como objetos auxiliares en el Navegador - Datos.

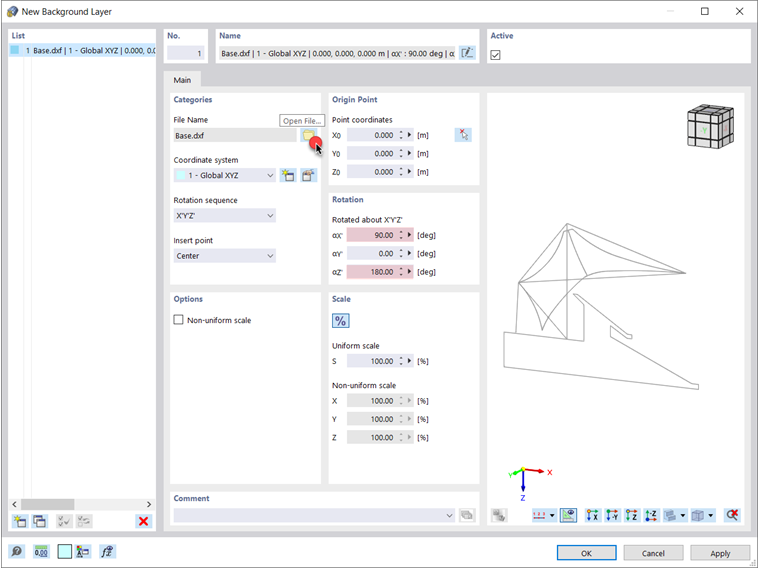

Haga clic con el botón derecho en la entrada 'Diapositivas de fondo'. Luego, seleccione la opción 'Nueva diapositiva de fondo' en el menú contextual. En el cuadro de diálogo 'Nueva lámina de fondo', puede importar el archivo DXF usando el botón 'Abrir archivo' (
). Cuando haya importado el archivo DXF, puede ajustarlo en consecuencia en el cuadro de diálogo; por ejemplo, moverlo, rotarlo o escalarlo.

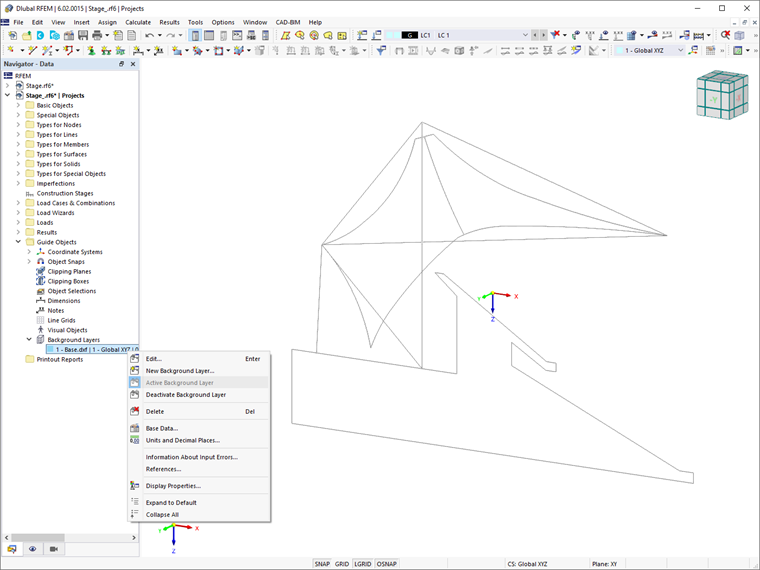

Tan pronto como haya insertado los datos DXF en RFEM y lo haya configurado como activo (ver imagen Lámina de fondo en RFEM), puede comenzar a modelar los elementos individuales del segmento.
