El procedimiento descrito en el Capítulo Viga-Columna también se aplica a la creación del arriostramiento. Abra el cuadro de diálogo ' Nuevo miembro ' y cree un miembro con el tipo ' Viga '.

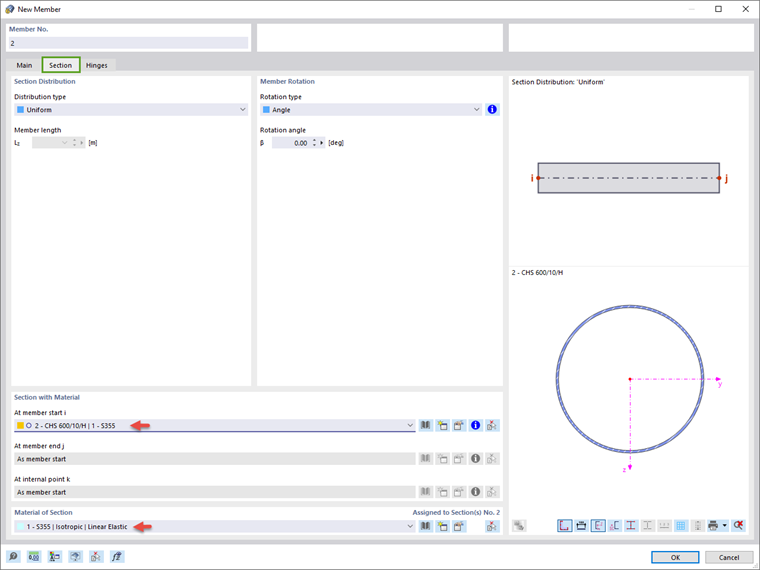

Defina la sección transversal y el material de la barra de arriostramiento como antes para la barra de la columna. La sección transversal del elemento de arriostramiento es un perfil tubular de paredes delgadas con un diámetro de 600 mm y un espesor de 10 mm. El material es de nuevo acero S355.

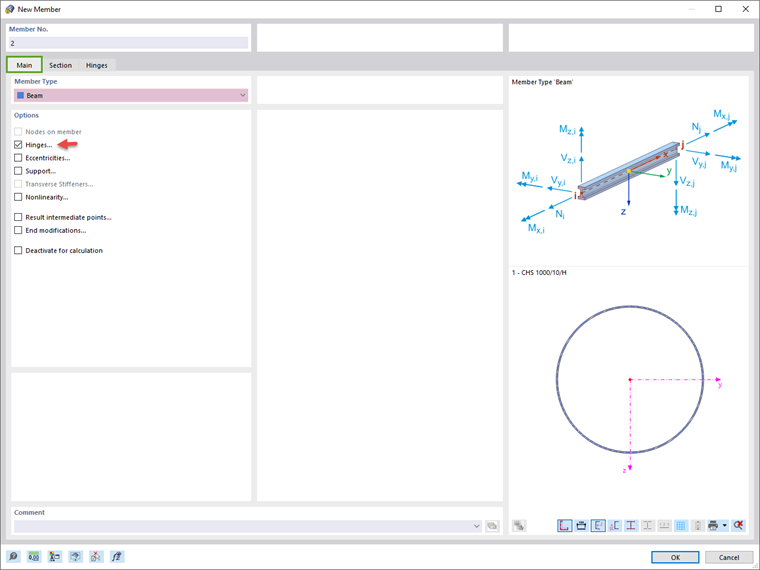

Si activó la opción 'Juntas ' en las ' Bisagras ', defina las propiedades de la bisagra de la barra de arriostramiento. Para esta barra, se debe definir una bisagra alrededor de los ejes locales yyz en el punto base (ver imagen image032437 Nueva bisagra de extremo de barra ).

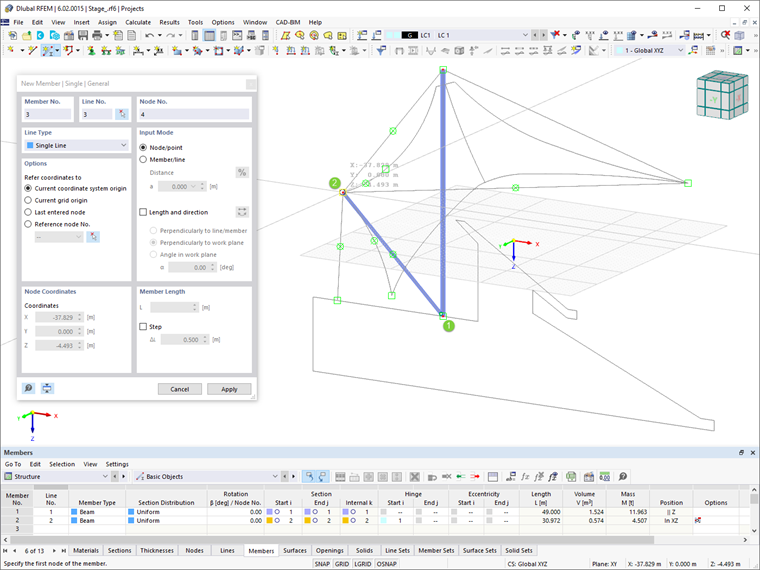

Finalmente, coloque la barra en la ventana de trabajo: Coloque el punto de inicio en la base de la columna y el punto final en la intersección exterior de las líneas de fondo DXF (ver imagen image032772 Definir barra de arriostramiento ).
