La procedura descritta nel capitolo Trave-colonna si applica anche alla creazione del controvento. Aprire la finestra di dialogo 'Nuova asta ' e creare un'asta con il tipo ' Trave '.
Definire la sezione trasversale e il materiale dell'asta di controvento come prima per l'asta della colonna. La sezione trasversale dell'elemento di controvento è un profilo tubolare a parete sottile con un diametro di 600 mm e uno spessore di 10 mm. Il materiale è sempre acciaio S355.

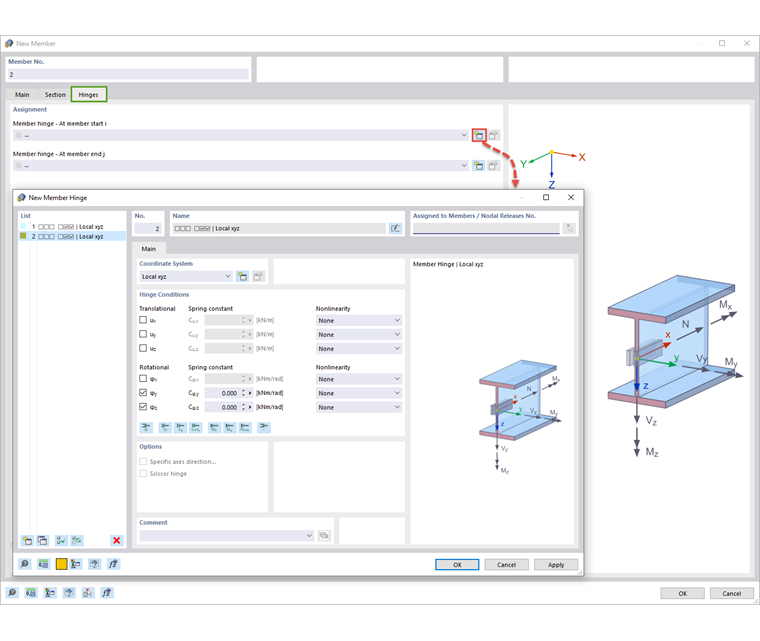

Se è stata attivata l'opzione 'Giunti ' in 'Hinges' definisce le proprietà del vincolo esterno dell'asta di controvento. Per questa asta, è necessario definire un vincolo attorno agli assi locali y e z nel punto base (vedi immagine {%/# image032437 Nuovo vincolo esterno dell'asta ]]).

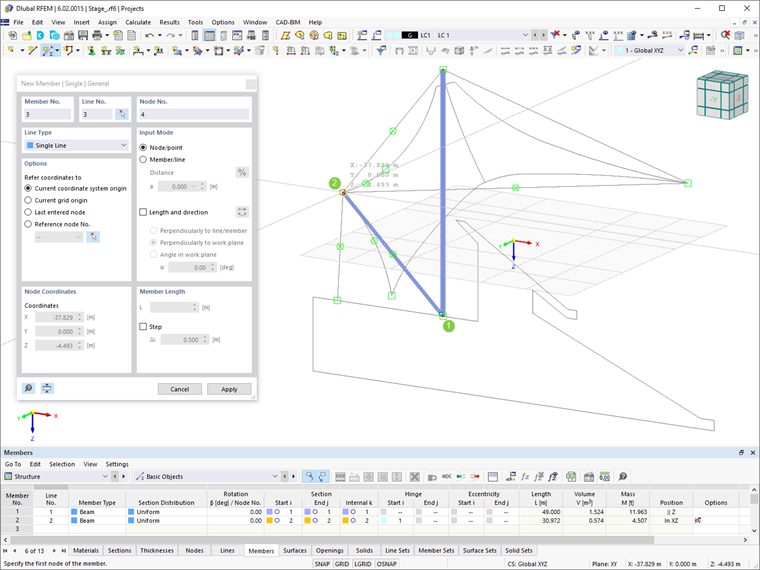

Infine, posizionare l'asta nella finestra di lavoro: Posizionare il punto iniziale alla base della colonna e il punto finale nell'intersezione esterna delle linee di fondo DXF (vedi immagine {%/# image032772 Definisci asta di controvento ]]).
