Das im Kapitel Stützenstab beschriebene Verfahren wird auch angewandt, um den Verband zu erzeugen: Öffnen Sie den Dialog 'Neuer Stab' und legen einen Stab mit dem Typ 'Balken' an.

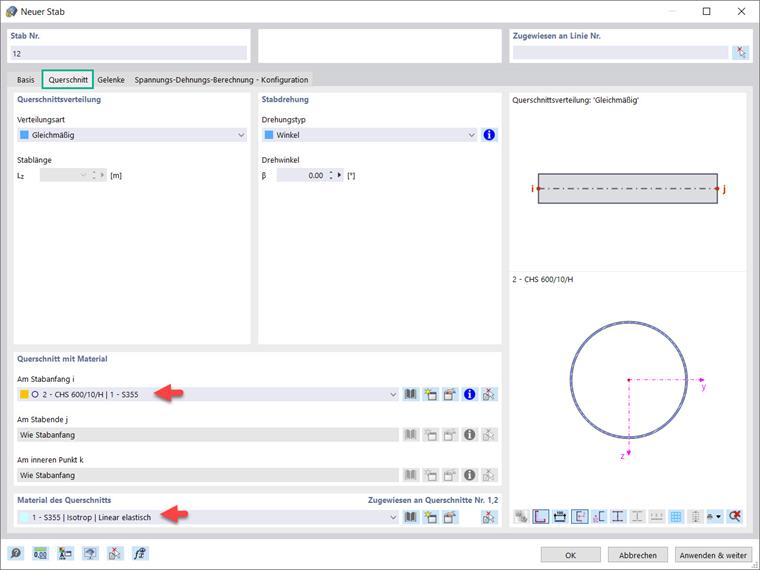

Definieren Sie den Querschnitt und das Material des Verbandsstabes wie zuvor beim Stützenstab. Der Querschnitt des Verstrebungselements ist ein dünnwandiges Rohrprofil mit einem Durchmesser von 600 mm und einer Dicke von 10 mm. Das Material ist wieder Stahl S355.

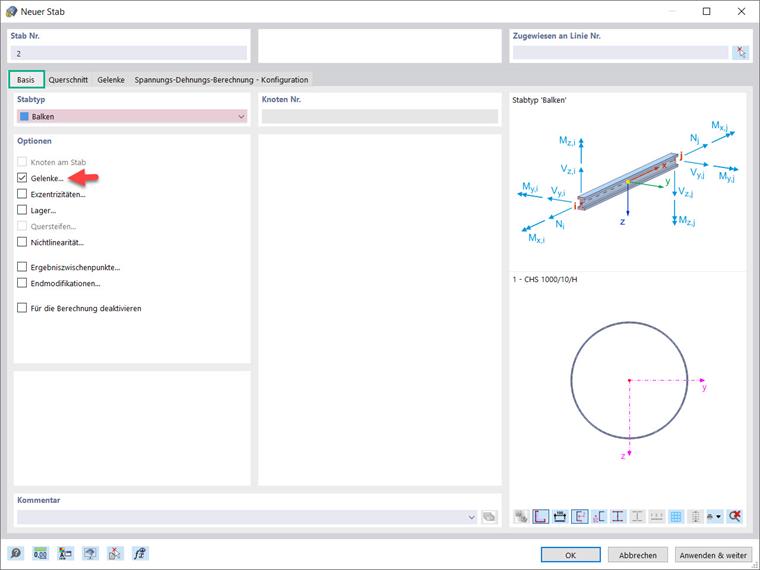

Wenn Sie bei Anlegen des Stabes wie im Bild Neuer Stab gezeigt die Option 'Gelenke' aktiviert haben, können Sie im Register 'Gelenke' die Gelenkeigenschaften des Verbandsstabes festlegen. Für diesen Stab sollte am Fußpunkt ein Gelenk um die lokalen Achsen y und z definiert werden (siehe Bild Neues Stabendgelenk).
Positionieren Sie abschließend den Stab im Arbeitsfenster: Legen Sie den Anfangspunkt in den Fußpunkt der Stütze und den Endpunkt in den äußeren Schnittpunkt der DXF-Hintergrundlinien (siehe Bild Verbandstab definieren).
