Knotenlager können über die Symbolleiste (
), den Navigator - Daten oder das Menü 'Einfügen' definiert werden. Damit lassen sich wie im Bild Knotenlager zuweisen gezeigt Knotenlager anordnen.
Die Wirkung des Zugrings im Segment lässt sich durch Knotenlager simulieren, die in Seilrichtung gedreht sind. Definieren Sie wie oben beschrieben zwei neue Knotenlager und haken jeweils wie im Bild 'Spezifische Richtung' für Knotenlager aktivieren gezeigt das Kontrollfeld 'Spezifische Richtung' an.
Somit können Sie zwei um 7,5 bzw. -7,5 Grad gedrehte Knotenlager definieren.

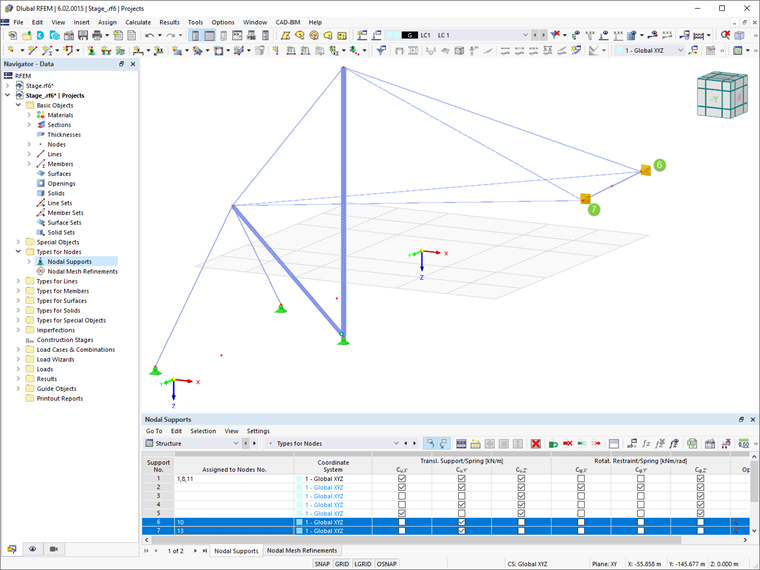

Abschließend weisen Sie die Knotenlager wie im Bild Positionierung der Knotenlager gezeigt zu.
