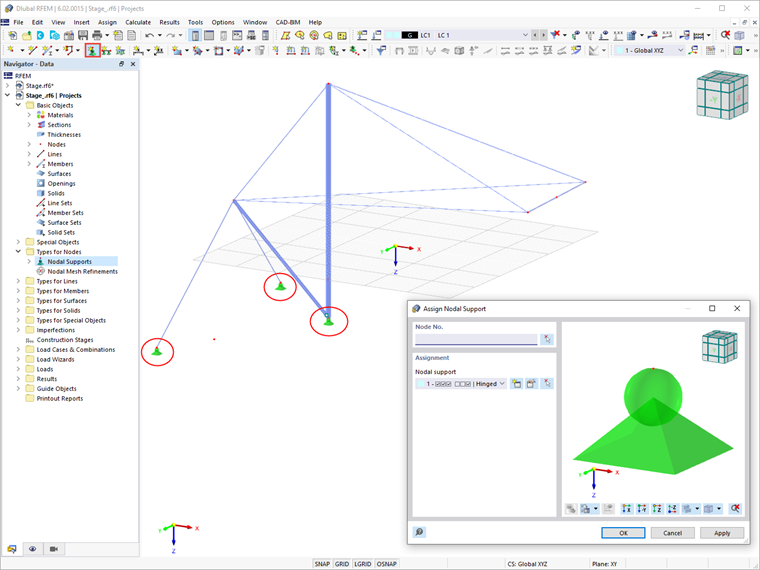

I vincoli esterni dei nodi possono essere definiti tramite la barra degli strumenti (
), i dati del navigatore o il menu 'Inserisci'. Ciò ti consente di disporre i vincoli esterni dei nodi come mostrato nell'immagine Assegna vincoli esterni dei nodi.
L'effetto dell'anello di trazione nel segmento può essere simulato da vincoli esterni nodali che sono ruotati in direzione della fune. Definisci due nuovi vincoli esterni dei nodi come descritto sopra e seleziona la casella di controllo "Direzione specifica" come mostrato nell'immagine "Attivazione della direzione specifica" per i vincoli esterni dei nodi.
Ciò consente di definire due vincoli esterni nodali ruotati di 7,5 o -7,5 gradi.

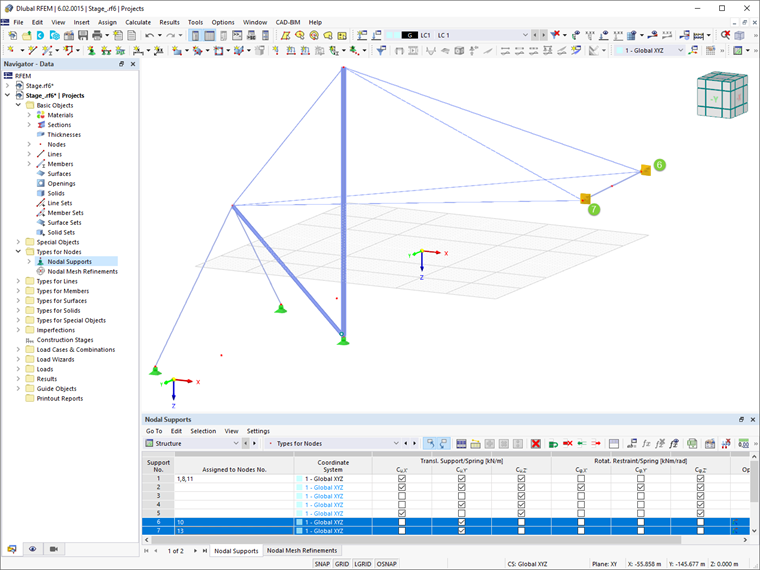

Infine, assegna i vincoli esterni dei nodi come mostrato nell'immagine Posizionamento dei vincoli esterni dei nodi.
