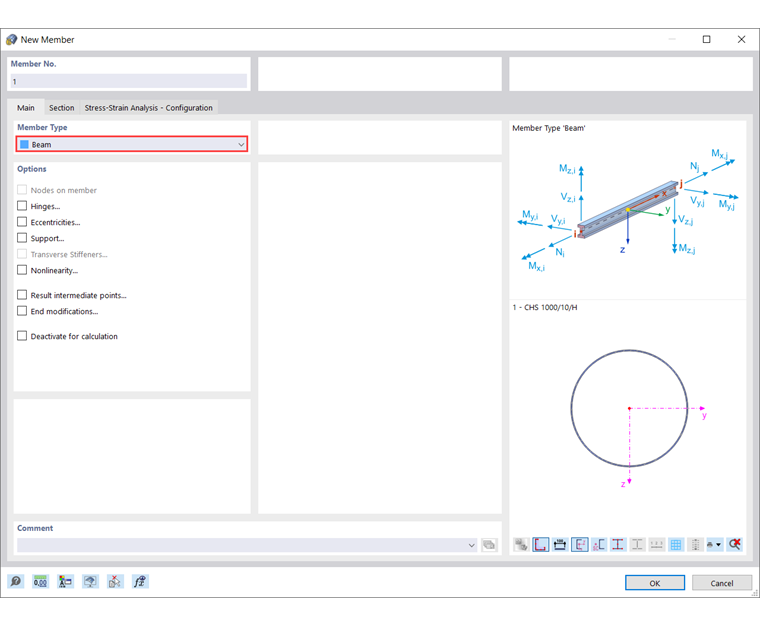

Per creare una nuova asta con tipo di asta 'Trave' per la colonna del segmento, aprire la finestra di dialogo 'Nuova asta'. È possibile aprire questa finestra di dialogo con il pulsante
nella barra degli strumenti.
La sezione trasversale della colonna deve essere specificata nella scheda 'Sezione trasversale' della finestra di dialogo. È possibile selezionare la sezione trasversale in una libreria. Per fare ciò, utilizzare il pulsante
. Nella libreria, selezionare la serie di sezioni trasversali per sezioni cave circolari con parete sottile.

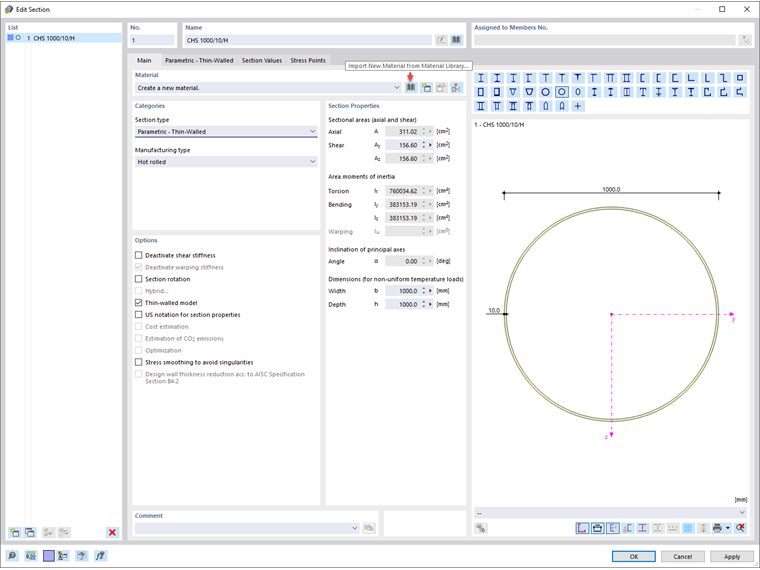

È quindi possibile definire le proprietà della sezione trasversale nella finestra di dialogo 'Modifica sezione trasversale'.
In questa finestra di dialogo, aprire la libreria dei materiali (pulsante
). Nella sezione 'Filtro', imposta i criteri come mostrato nell'immagine Libreria materiali e quindi assegna il materiale S355 alla croce -sezione.

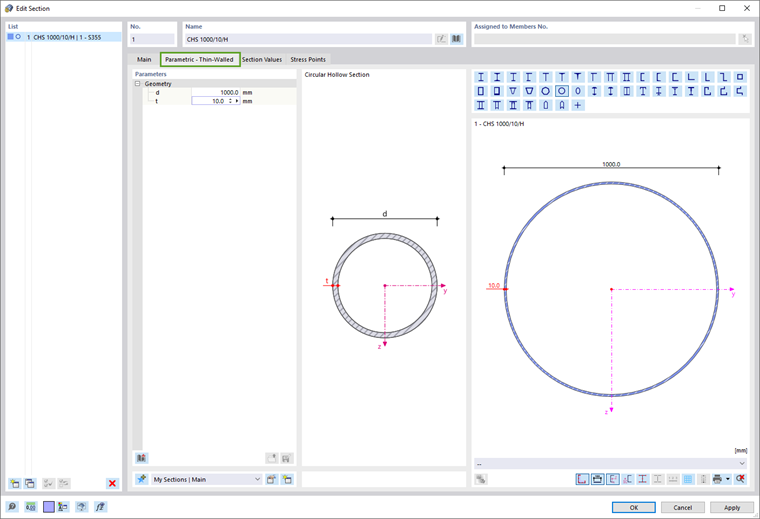

È quindi possibile definire la geometria della sezione trasversale nella scheda 'Parametrico - Parete sottile' della finestra di dialogo 'Modifica sezione trasversale'. Nell'esempio, la sezione trasversale della colonna è definita con un diametro di 1000 mm e uno spessore di 10 mm (vedi immagine Geometria della sezione trasversale).
Non appena si è definita la sezione trasversale e si è confermata la creazione dell'asta, è possibile posizionare l'asta nella finestra di lavoro: Fare clic sui punti della linea ausiliaria per impostare il punto iniziale (contrassegnato come 1) e il punto finale (contrassegnato come 2).
