Pour créer une nouvelle barre avec le type de barre « Poutre » pour le poteau du segment, ouvrez la boîte de dialogue « Nouvelle barre ». Vous pouvez ouvrir cette boîte de dialogue à l'aide du bouton
de la barre d'outils.

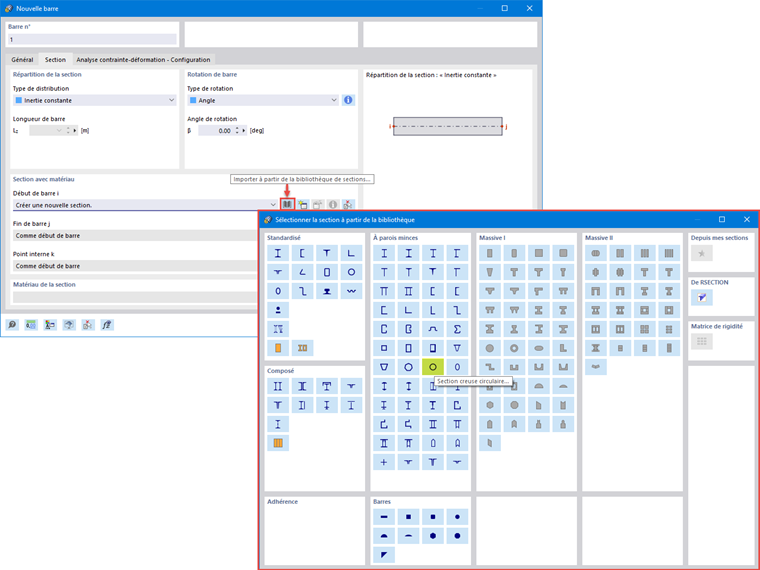

La section du poteau doit être spécifiée dans l'onglet « Section » de la boîte de dialogue. Vous pouvez sélectionner la section dans une bibliothèque. Pour ce faire, utilisez la touche
. Dans la bibliothèque, sélectionnez la série de sections pour les profilés creux circulaires à parois minces.

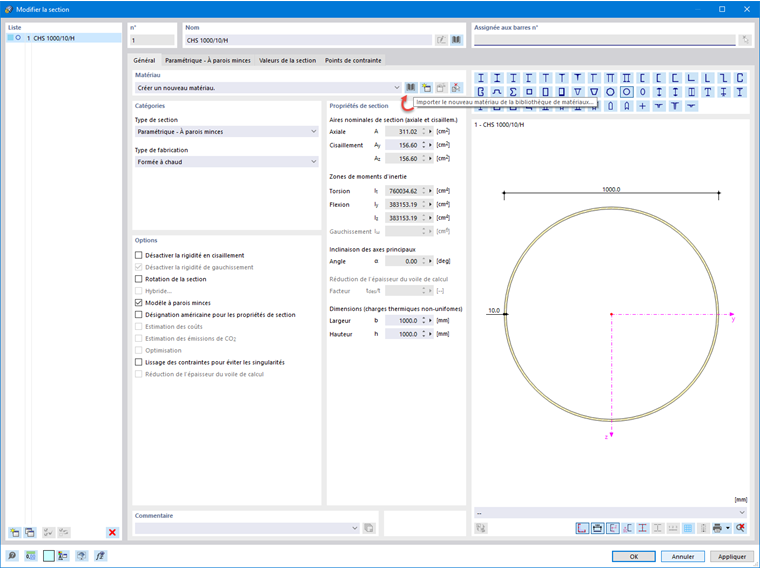

Vous pouvez ensuite définir les propriétés de la section dans la boîte de dialogue « Modifier la section ».
Dans cette boîte de dialogue, ouvrez la bibliothèque de matériaux (bouton
). Dans la section « Filtres », définissez les critères comme indiqué dans l'image Bibliothèque de matériaux, puis assignez le matériau S355 à la section.

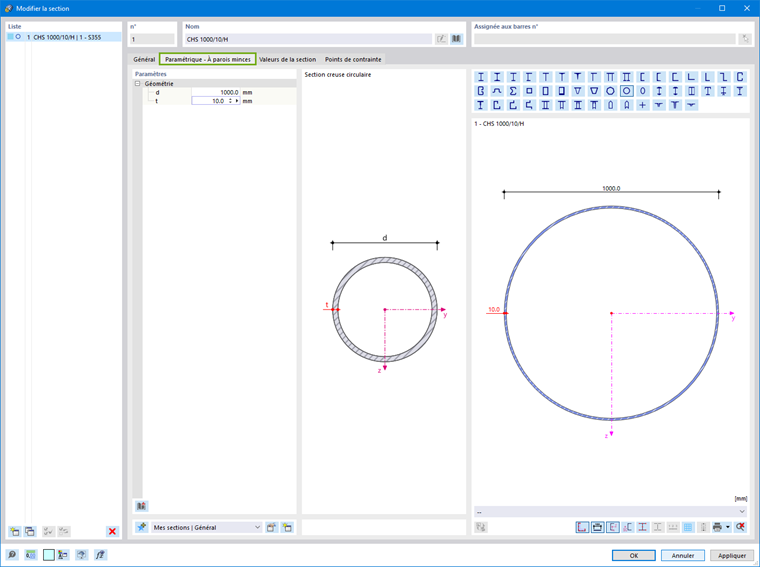

Vous pouvez ensuite définir la géométrie de la section dans l'onglet « Paramétrique - À parois minces » de la boîte de dialogue « Modifier la section ». Dans cet exemple, la section du poteau est définie avec un diamètre de 1 000 mm et une épaisseur de 10 mm (voir l'image Géométrie de la section).
Dès que vous avez défini la section et confirmé la création de la barre, vous pouvez positionner la barre dans la fenêtre de travail : définissez le point de départ (marqué 1) et le point de fin (marqué 2) en cliquant sur les points de la ligne repère.
