梁-柱

要为分段的柱创建一个杆件类型为 '梁' 的新杆件，请打开对话框 '新建杆件'。 您可以使用工具栏中的 按钮打开该对话框。

新建钢筋

柱的截面必须在该对话框的'截面'选项卡中指定。 您可以在库中选择截面。 为此请使用 按钮。 在库中，为薄壁圆形空心截面选择截面系列。

截面库

然后您可以在'编辑截面'对话框中定义截面属性。

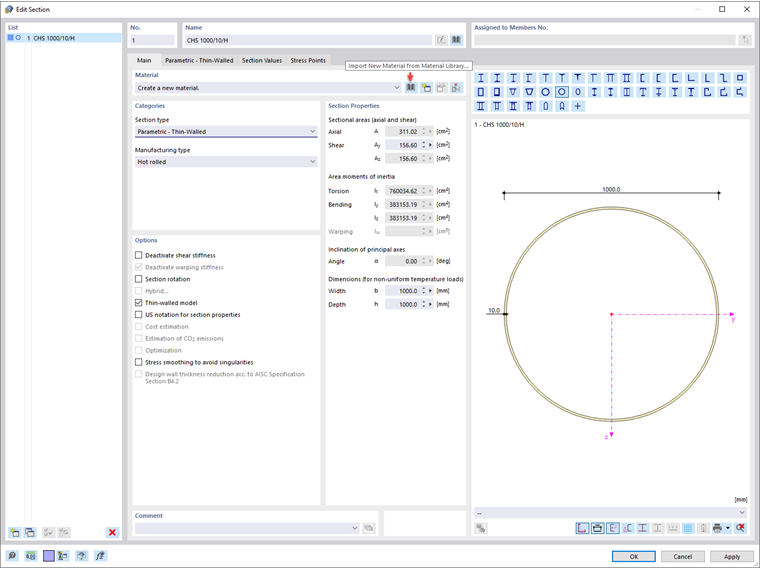

编辑截面： 基本

在该对话框中打开材料库（按钮 ）。 在'筛选'部分中，设置如图所示的条件 材料库 ，然后分配材料 S355截面。

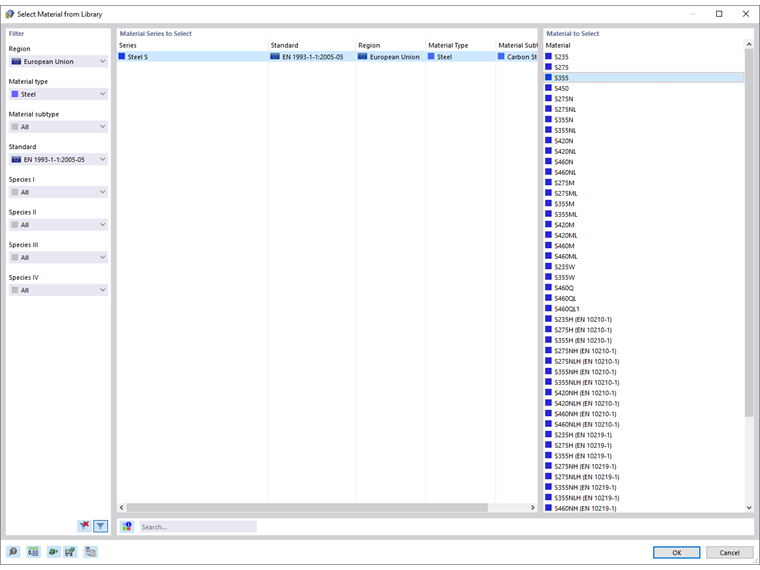

材料库

然后在'编辑截面'对话框的'参数 - 薄壁'选项卡中定义截面的几何形状。 在示例中，柱子的截面定义为直径为 1000 mm，厚度为 10 mm（见图 截面的几何形状）。

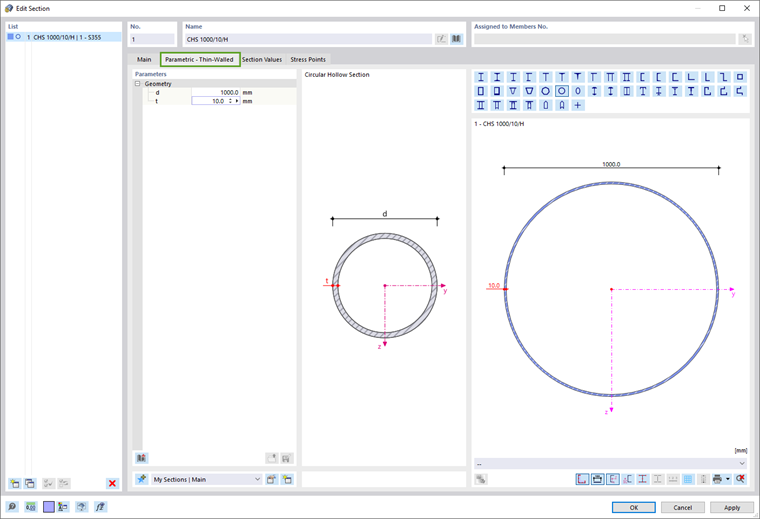

截面的几何形状

一旦定义了截面并确认了杆件的创建，您就可以在工作窗口中定位杆件： 通过点击辅助线的点，设置起点（标记为 1）和终点（标记为 2）。

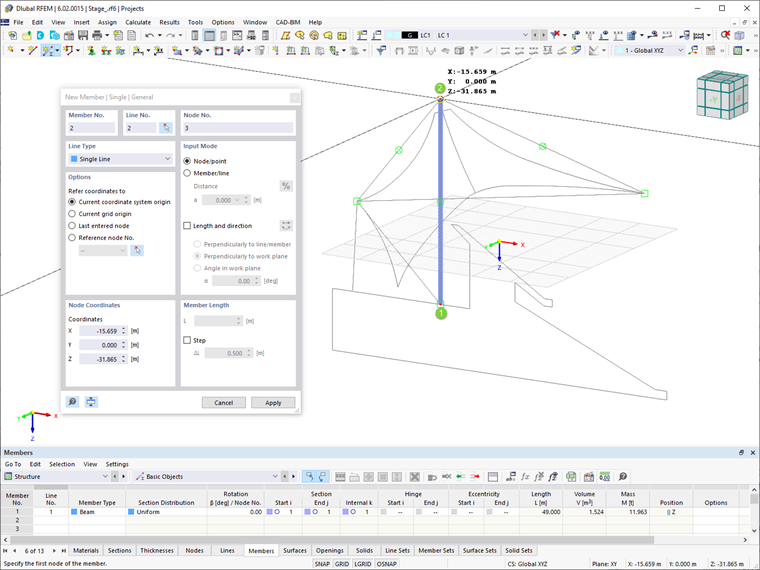

RFEM 工作窗口中的杆件
