Aby utworzyć nowy pręt typu 'Belka' dla słupa segmentu, należy otworzyć okno dialogowe 'Nowy pręt'. Okno to można wywołać za pomocą przycisku
na pasku narzędzi.

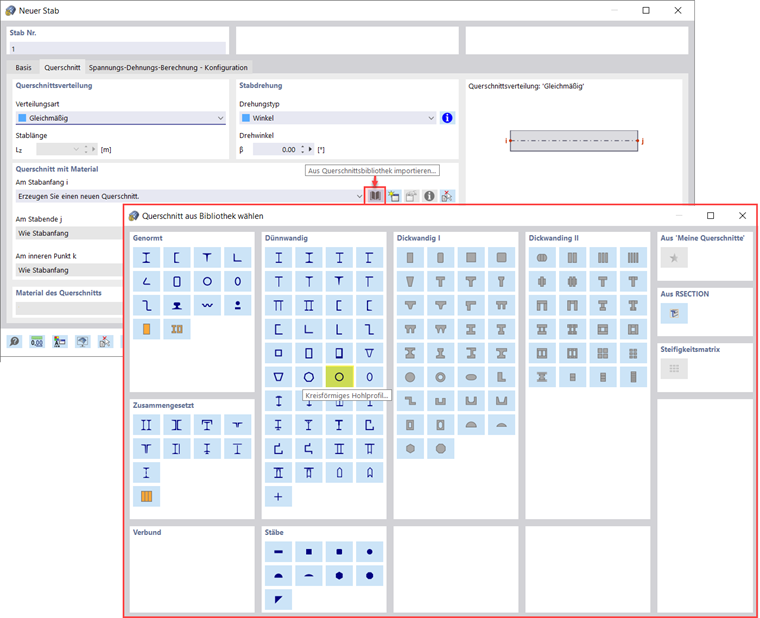

W zakładce 'Przekrój' okna dialogowego należy określić przekrój słupa. Przekrój można wybrać w bibliotece. W tym celu należy użyć przycisku
. W bibliotece należy wybrać grupę przekrojów dla cienkościennych profili zamkniętych o przekroju okrągłym.

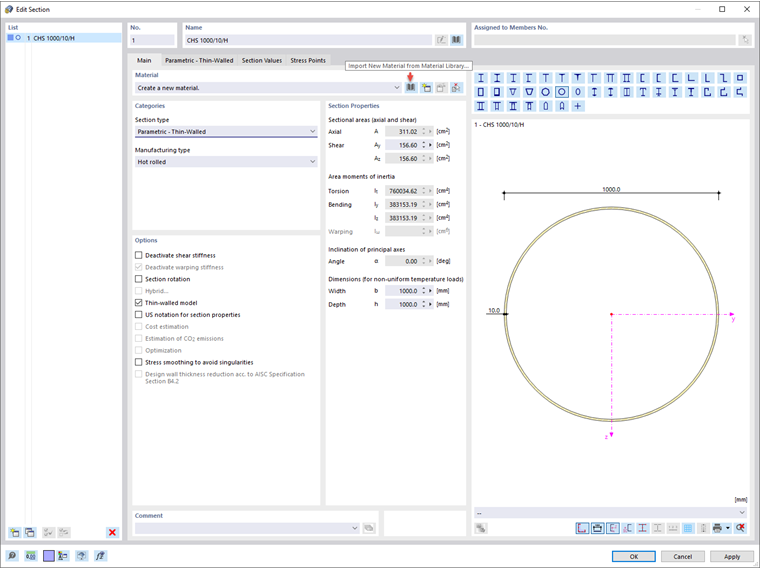

Właściwości przekroju można następnie zdefiniować w oknie dialogowym 'Edytuj przekrój'.

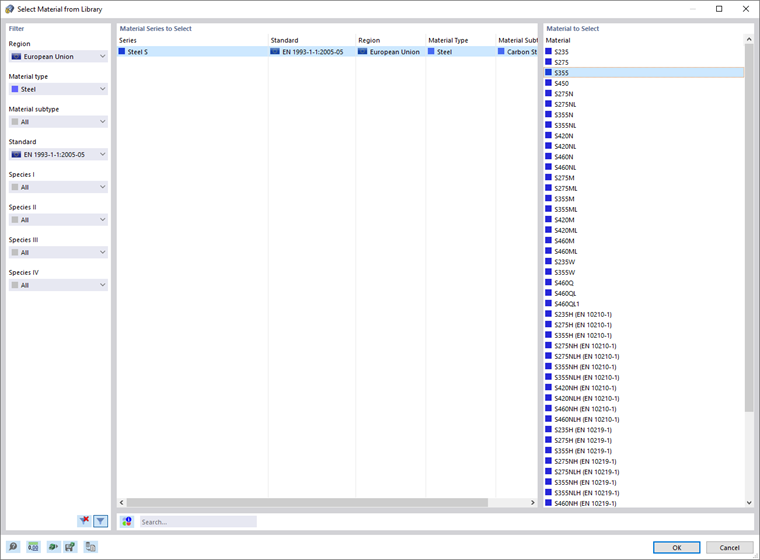

W oknie tym otwieramy Bibliotekę materiałów (przycisk
). W sekcji 'Filtr' określamy kryteria zgodnie z rysunkiem Biblioteka materiałów, a następnie przypisujemy do przekroju materiał S355.

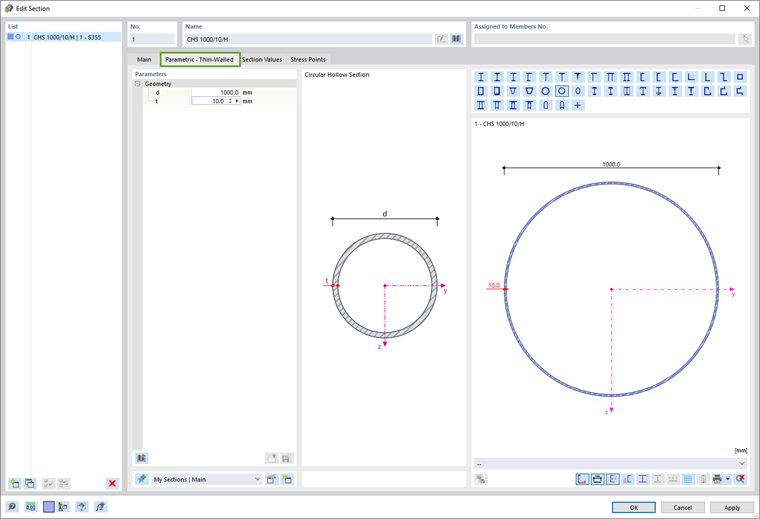

Geometrię przekroju można zdefiniować w zakładce 'Parametry - cienkościenne' okna dialogowego 'Edytuj przekrój'. W przykładzie zdefiniowano przekrój słupa o średnicy 1000 mm i grubości 10 mm (zob. rysunek Geometria przekroju).

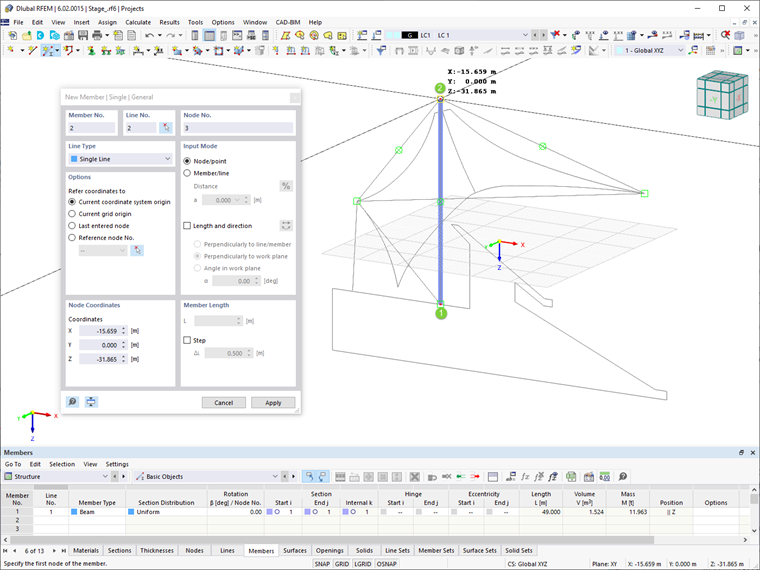

Po zdefiniowaniu przekroju i potwierdzeniu utworzenia pręta można umieścić pręt w oknie roboczym: w tym celu należy określić punkt początkowy (oznaczony jako 1) i końcowy (oznaczony jako 2), klikając punkty linii pomocniczej.
