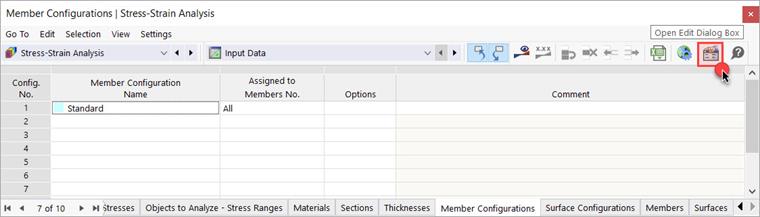

W przypadku aktywacji rozszerzenia 'Analiza naprężeniowo-odkształceniowa', dostępna jest kategoria tabeli 'Analiza naprężeniowo-odkształceniowa'. Można tam definiować między innymi konfiguracje prętów i konfiguracje powierzchni . Ustawienia konfiguracji można wywołać za pomocą przycisku ' ' (
) na pasku narzędzi tabeli.
W oknie dialogowym konfiguracji można określić, które naprężenia mają zostać obliczone oraz które naprężenie graniczne ma zastosowanie w każdym przypadku. Wybrać istniejącą konfigurację z listy lub za pomocą przycisku
utworzyć nową konfigurację.
Konfiguracja pręta

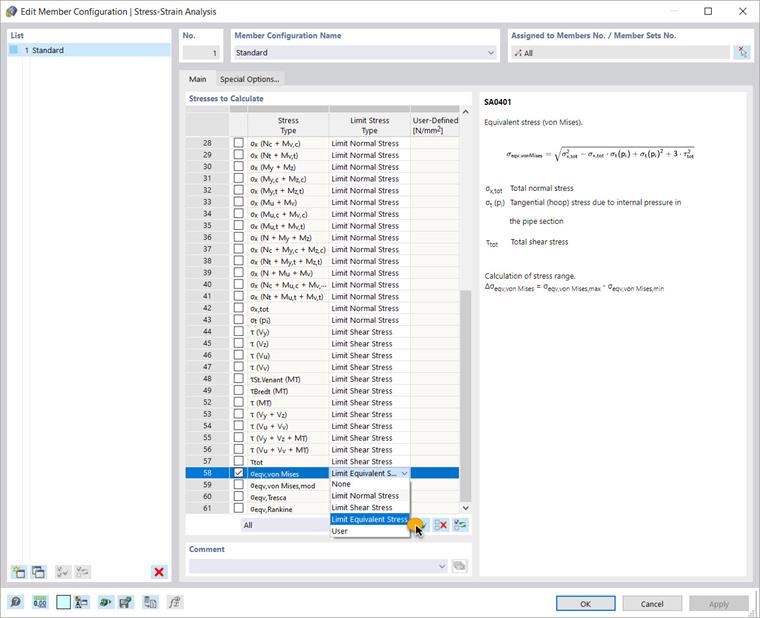

W przypadku konfiguracji pręta, w zakładce 'Podstawa' dla każdego typu naprężenia można określić, czy jako odniesienie ma zostać użyte graniczne naprężenie normalne, graniczne styczne lub graniczne naprężenie porównawcze. Można jednak również określić naprężenie graniczne zdefiniowane przez użytkownika. Naprężenie zastępcze von Misesa zostało użyte jako przykład do analizy segmentu. Odpowiedni wzór jest wyświetlany w prawej części okna dialogowego.
Następnie można indywidualnie przypisać konfigurację do prętów. W tym celu należy użyć funkcji przyporządkowania za pomocą przycisku
w sekcji 'Przypisane do pręta nr' (prawy górny róg okna dialogowego).
Konfiguracja powierzchni

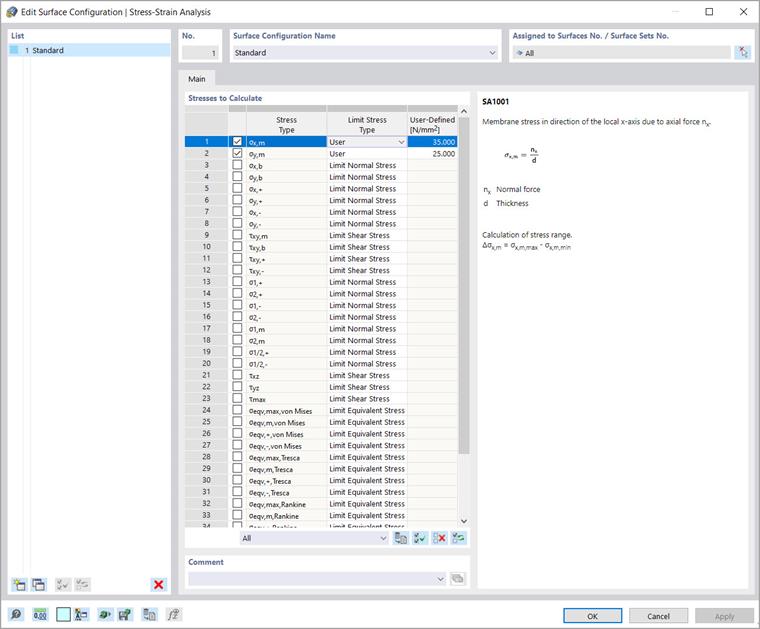

W ten sam sposób można wprowadzać specyfikacje dla powierzchni w oknie dialogowym 'Edytuj konfigurację powierzchni'. Można tam na przykład określić, że naprężenia membranowe mają być analizowane od siły normalnej w kierunku lokalnych osi x i y oraz zdefiniować naprężenie graniczne, z którym mają zostać porównane istniejące naprężenia.
