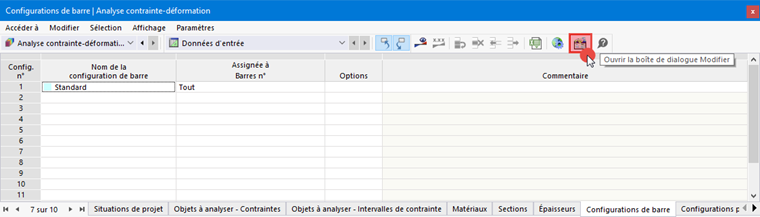

Si le module « Analyse contrainte-déformation » est activé, la catégorie de tableau « Analyse contrainte-déformation » est disponible. Vous pouvez y définir des configurations de barre et des configurations de surface, entre autres. Les paramètres de configuration sont accessibles à l'aide du bouton « Ouvrir la boîte de dialogue de modification » (
) dans la barre d'outils du tableau.
Dans la boîte de dialogue de modification des configurations, vous pouvez spécifier quelles contraintes doivent être calculées et quelle contrainte limite s'applique dans chaque cas. Sélectionnez une configuration existante dans la liste ou utilisez le bouton
pour créer une nouvelle configuration.
Configuration des barres

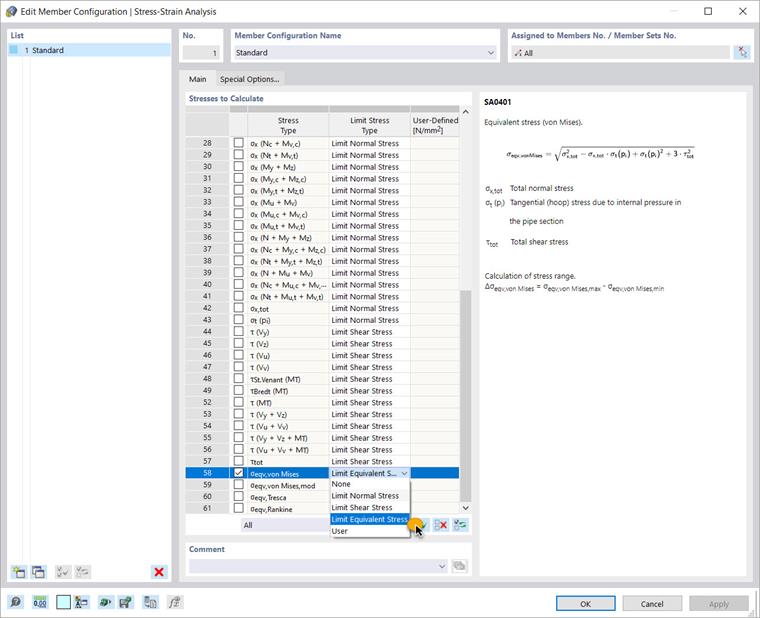

Dans le cas d'une configuration de barre, vous pouvez spécifier dans l'onglet « Général » pour chaque type de contrainte si la normale limite, la limite de cisaillement ou la contrainte limite de comparaison doit être utilisée comme référence. Cependant, vous pouvez également spécifier une contrainte limite définie par l'utilisateur. La contrainte équivalente de von Mises est utilisée comme exemple pour l'analyse du segment. La formule correspondante est affichée dans la partie droite de la boîte de dialogue.
Vous pouvez ensuite assigner la configuration aux barres individuellement. Pour ce faire, utilisez la fonction d'attribution via le bouton
dans la section « Assignée à la barre n° » (en haut à droite de la boîte de dialogue).
Configuration des surfaces

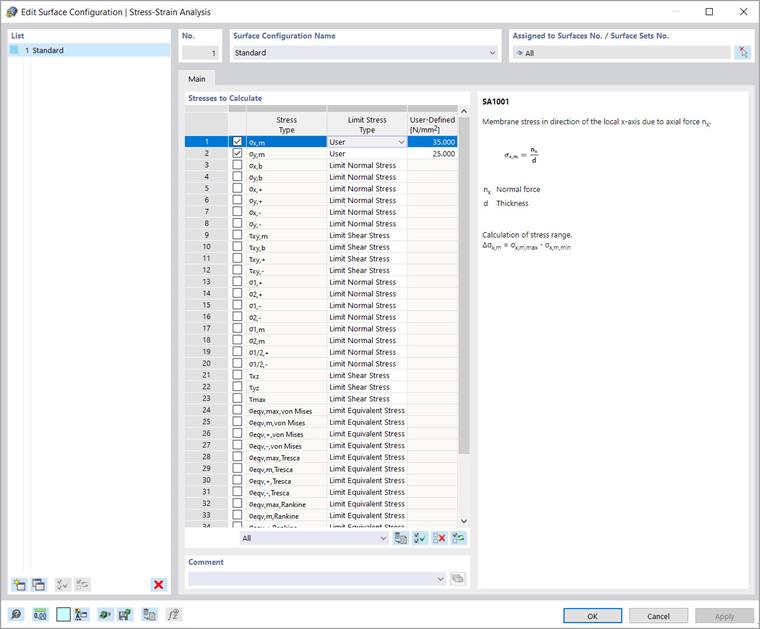

De la même manière, vous pouvez définir des spécifications pour les surfaces dans la boîte de dialogue « Modifier la configuration de surface ». Vous pouvez y spécifier, par exemple, que les contraintes de membrane sont examinées à partir de l'effort normal en direction des axes x et y locaux et définir la contrainte limite avec laquelle les contraintes existantes doivent être comparées.
