Если активирован дополнительный модуль 'Анализ напряжений ', становится доступна категория таблиц' Анализ напряжений и деформаций '. Здесь вы можете, среди прочего, определить конфигурации стержней и конфигурации поверхностей . Доступ к настройкам конфигурации можно получить с помощью кнопки (
) на панели инструментов таблицы.
В диалоговом окне редактирования конфигураций вы можете указать, какие напряжения должны быть рассчитаны и какие предельные напряжения применяются в каждом случае. Выберите существующую конфигурацию из списка или используйте кнопку
, чтобы создать новую конфигурацию.
Конфигурация стержня

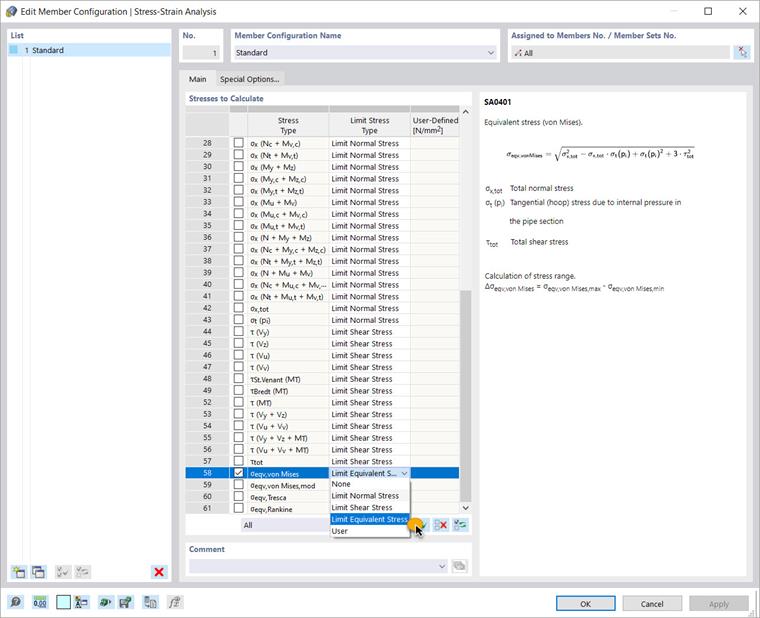

В случае конфигурации стержня на вкладке 'Основание' для каждого типа напряжения можно указать, следует ли использовать в качестве эталона предельное нормальное напряжение, предельное напряжение сдвига или предельное напряжение сравнения. Однако вы также можете указать определяемое пользователем предельное напряжение. Эквивалентное напряжение по Мизесу используется в качестве примера для анализа сегмента. Соответствующая формула отображается в правой части диалога.
Затем вы можете назначить конфигурацию участникам индивидуально. Для этого используйте функцию присвоения с помощью кнопки
в разделе 'Назначено номеру элемента' (вверху справа в диалоговом окне).
Конфигурация поверхности

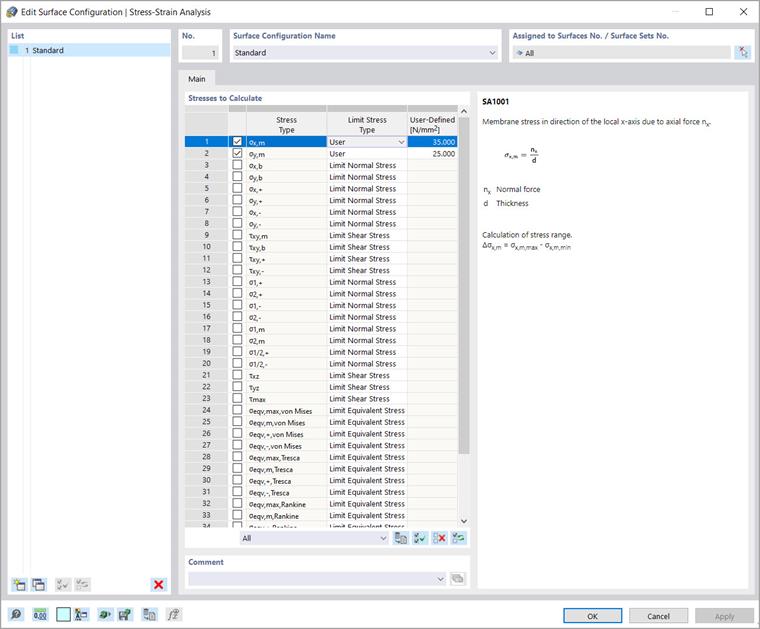

Таким же образом можно задать параметры поверхностей в диалоговом окне ' Изменить конфигурацию поверхности '. Здесь вы можете указать, например, что напряжения в мембране будут проверяться от нормальной силы в направлении местных осей x и y и определить предельное напряжение, с которым должны сравниваться существующие напряжения.
