Чтобы программа RFEM могла найти правильную форму модели конструкции, необходимо указать условия поиска формы. На первом этапе создается новый вариант нагрузки 'Предварительное напряжение', как показано на рисунке Вариант нагрузки 'Предварительное напряжение'.
Для нового случая нагружения стержень типа 'Поиск формы' теперь определяется с помощью панели инструментов (
). Эту нагрузку на формообразующий элемент можно описать геометрически или ввести как силу. Первая может быть определена как длина, длина без напряжения или прогиб (включая максимальный и глубокий вертикальный прогиб), второй - как сила стержня, растяжение на концах, горизонтальная составляющая растяжения или плотность силы. В этом случае тип определения установлен на 'Геометрический' и 100% длины, так как ожидается, что форма может быть найдена с исходной длиной веревки.

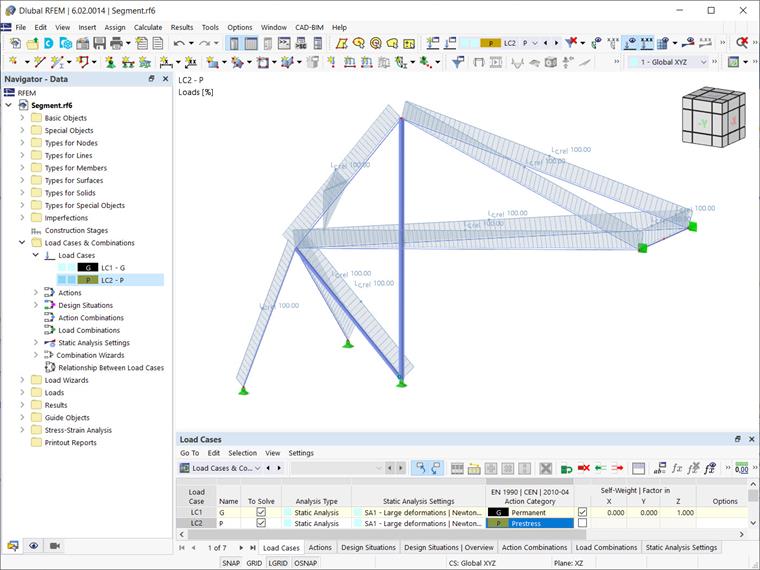

Затем нагрузка назначается стержням каната, как показано на изображении Нагрузка для определения геометрической формы, приложенная к канатам.
