Если вы хотите смоделировать сложные конструкции или их сегменты, вы можете импортировать данные из файлов DXF, которые служат фоновыми пленками в RFEM. Графика DXF помещается на заднем плане рабочего окна в качестве шаблона. Эта опция используется в примере для создания сегмента стадиона. Узлы фоновой фольги можно выбрать с помощью объектной привязки. Таким образом, можно быстро создать конструкцию с помощью точек привязки.

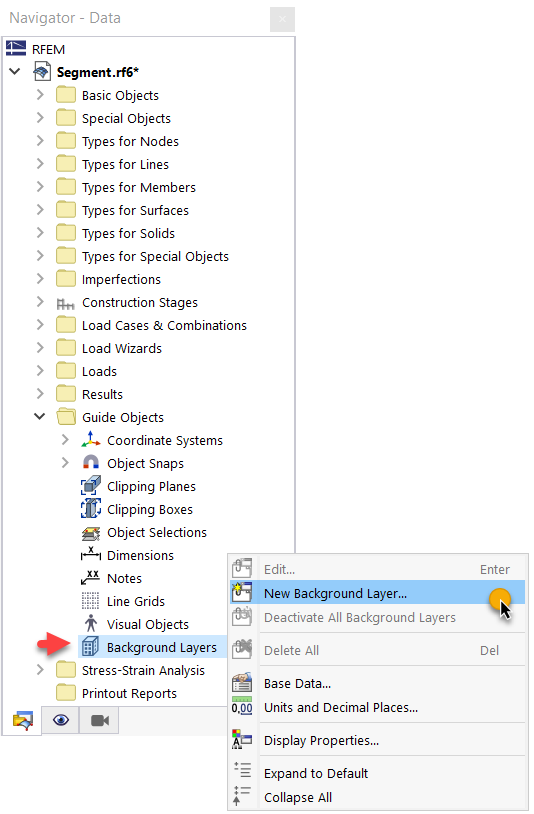

Фоновые слайды управляются как вспомогательные объекты в навигаторе - Данные.

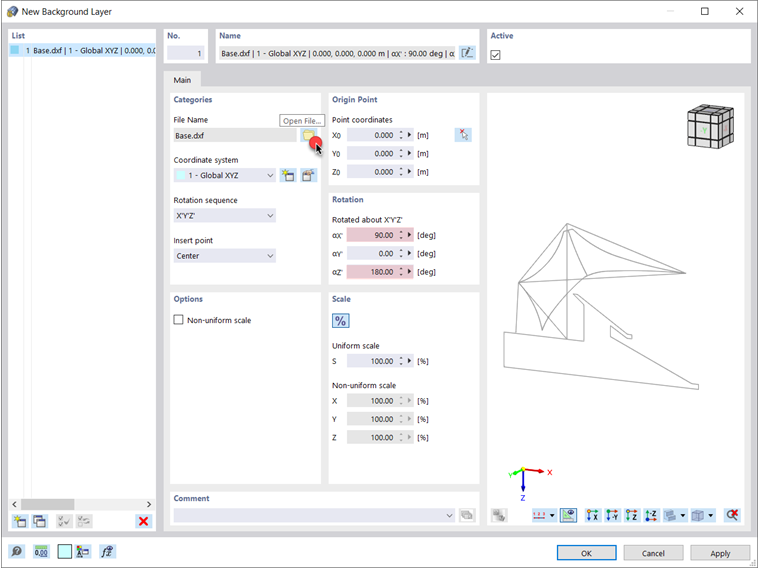

Щелкните правой кнопкой мыши запись 'Фоновые слайды'. Затем выберите в контекстном меню опцию 'Новый фоновый слайд'. В диалоговом окне 'Новая фольга для фона' можно импортировать файл DXF с помощью кнопки 'Открыть файл' (
). Когда вы импортировали файл DXF, вы можете соответствующим образом настроить его в диалоговом окне - например, переместить, повернуть или масштабировать его.

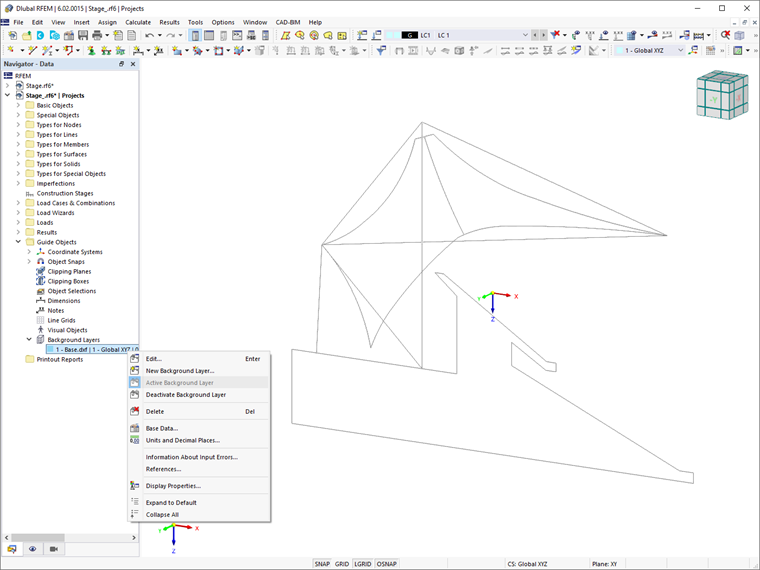

Как только вы вставили данные DXF в RFEM и сделали их активными (см. Изображение Фоновая фольга в RFEM), вы можете приступить к моделированию отдельных элементов сегмента.
