Se si desidera modellare strutture complesse o segmenti di esse, è possibile importare i dati da file DXF, che fungono da lamine di sfondo in RFEM. Il grafico DXF è posizionato sullo sfondo della finestra di lavoro come modello. Questa opzione è utilizzata nell'esempio per creare un segmento dello stadio. I nodi della lamina di sfondo possono essere selezionati utilizzando lo snap ad oggetto. In questo modo, la struttura può essere creata rapidamente utilizzando i punti di snap.

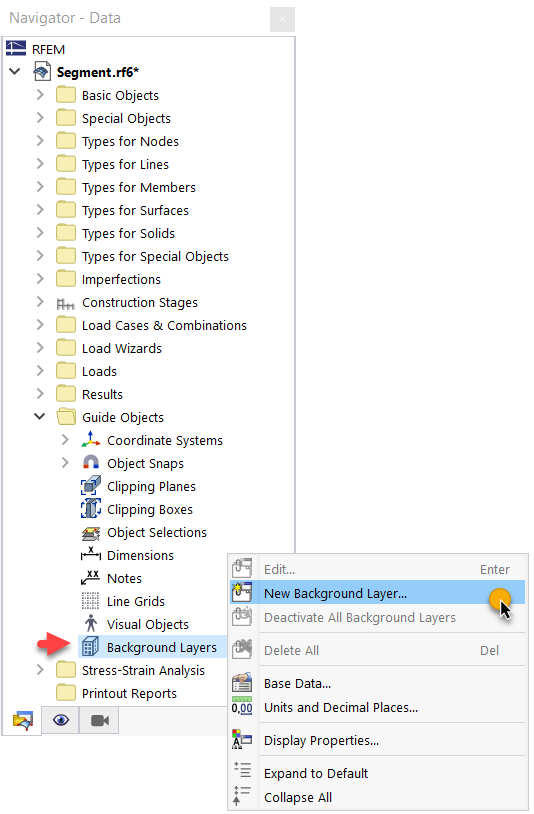

Le diapositive sullo sfondo sono gestite come oggetti ausiliari nel navigatore - Dati.

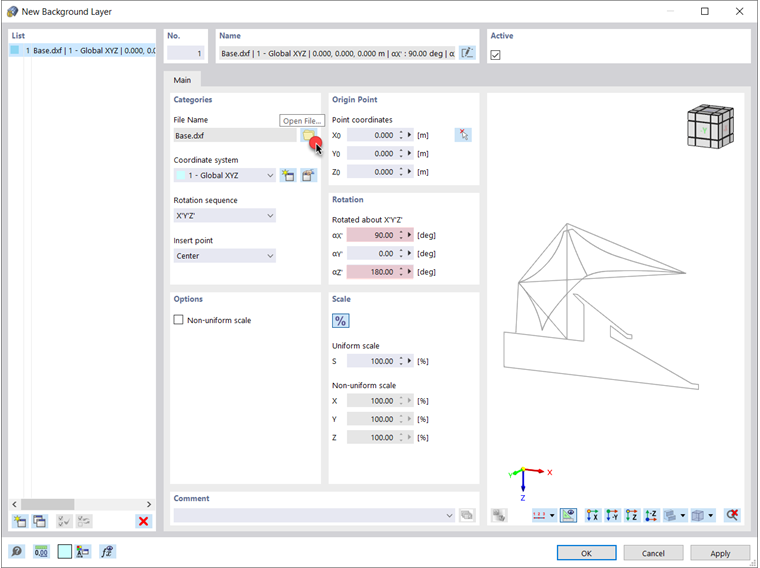

Fare clic con il tasto destro del mouse sulla voce 'diapositive'. Poi seleziona l'opzione 'Nuova diapositiva sullo sfondo' nel menu di scelta rapida. Nella finestra di dialogo 'Nuova lamina di sfondo', è possibile importare il file DXF utilizzando il pulsante 'Apri file' (
). Dopo aver importato il file DXF, è possibile modificarlo conformemente nella finestra di dialogo, ad esempio spostarlo, ruotarlo o ridimensionarlo.

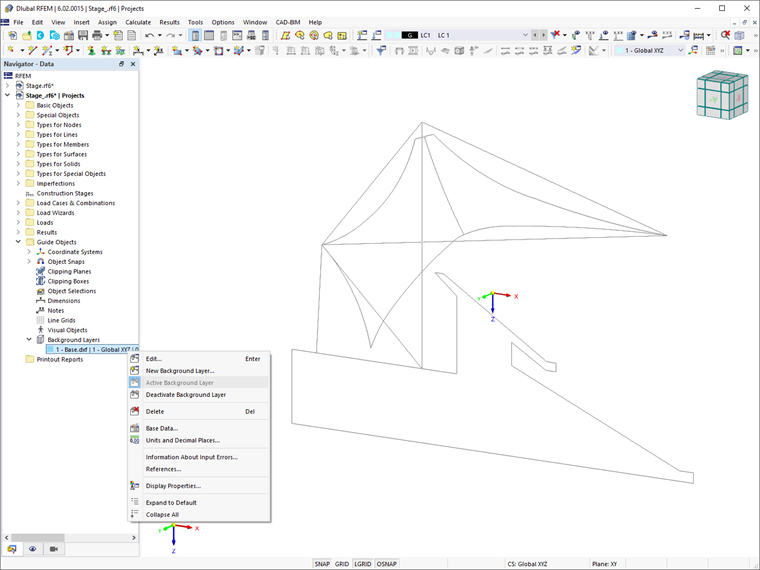

Non appena hai inserito i dati DXF in RFEM e li hai impostati su attivo (vedi immagine Lamina di sfondo in RFEM), puoi iniziare a modellare i singoli elementi del segmento.
