Si vous souhaitez modéliser des structures complexes ou des segments comme celles-ci, vous pouvez importer des données à partir de fichiers DXF, qui servent de couches d'arrière-plan dans RFEM. Le graphique DXF est placé en arrière-plan de la fenêtre de travail en tant que modèle type. Cette option est utilisée dans cet exemple pour la création d'un segment du stade. Les nœuds de la couche d'arrière-plan peuvent être sélectionnés à l'aide de l'option de saisie des objets. La structure peut ainsi être créée rapidement à l'aide de points de saisie.

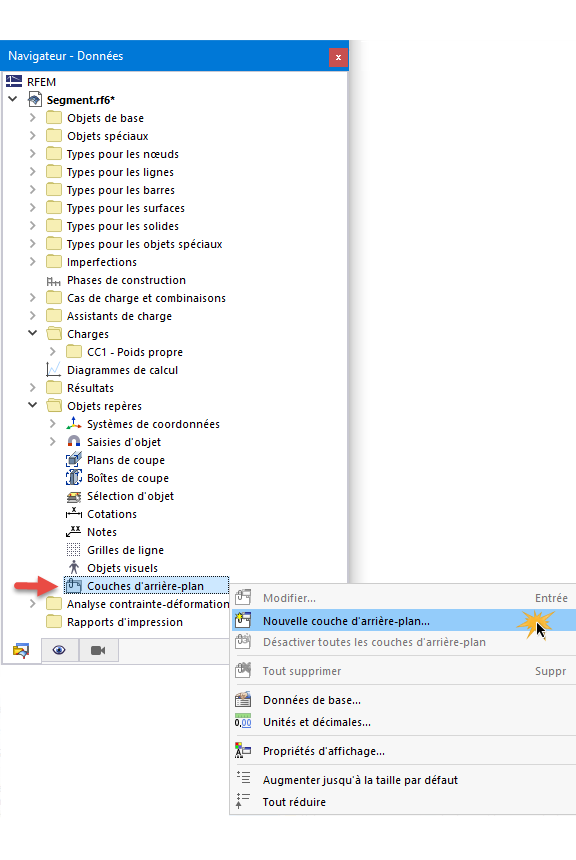

Les couches d'arrière-plan sont gérées comme des objets repères dans le Navigateur - Données.

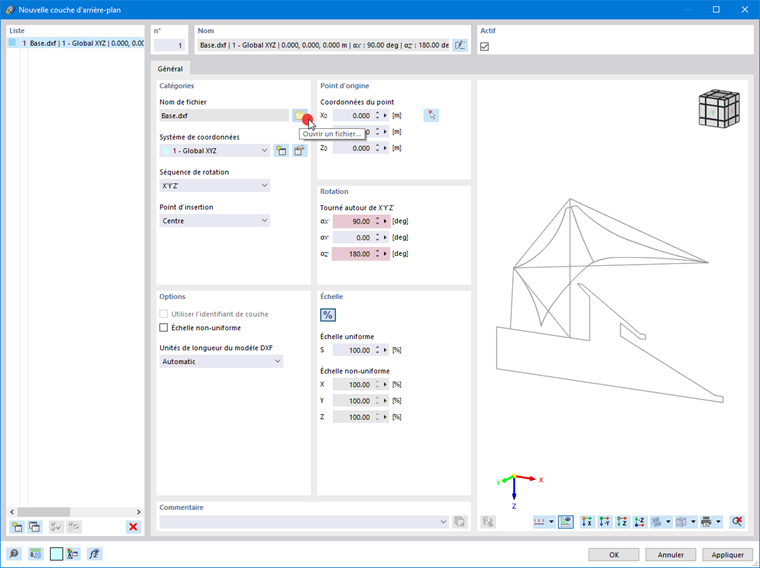

Faites un clic droit sur l'entrée « Couches d'arrière-plan ». Sélectionnez ensuite l'option « Nouvelle couche d'arrière-plan » dans le menu contextuel. Dans la boîte de dialogue « Nouvelle couche d'arrière-plan », vous pouvez importer le fichier DXF à l'aide du bouton « Ouvrir un fichier » (
). Une fois le fichier DXF importé, vous pouvez l'ajuster en conséquence dans la boîte de dialogue, par exemple en le déplaçant, en le faisant pivoter ou en le redimensionnant.

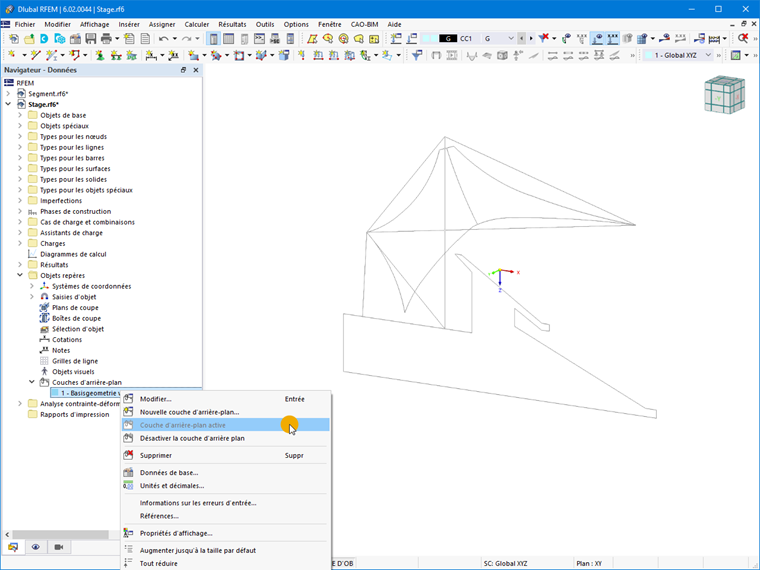

Dès que vous avez inséré les données DXF dans RFEM et les avez activé (voir l'image Couche d'arrière-plan dans RFEM), vous pouvez commencer à modéliser les différents éléments du segment.
